振动磨 一文了解振动磨

振动磨(以下简称振动磨)是细磨或超细磨的理想设备之一。它是近年来发展起来的一种高效的细磨和超细磨设备。从机理上看，是一种利用高频振动来“削弱”材料的设备。

振动磨的工作原理

振动磨是一种机械破碎设备，它利用研磨介质(球形或杆状)对高频振动筒中的物料施加强烈的冲击、摩擦、剪切和挤压，使加工后的物料得以破碎、粉碎、细化和混合。

振动磨的分类

按振动结构分类，可分为惯性式和偏旋式(曲轴回转式)。按磨筒的放置可分为卧式和立式。按磨筒的数量可分为单筒式和多筒式。按工作方式分类，可分为间歇式和连续式。

振动磨的结构

振动磨的简单结构主要由磨桶、励磁装置、联轴器、驱动电机和底座组成。

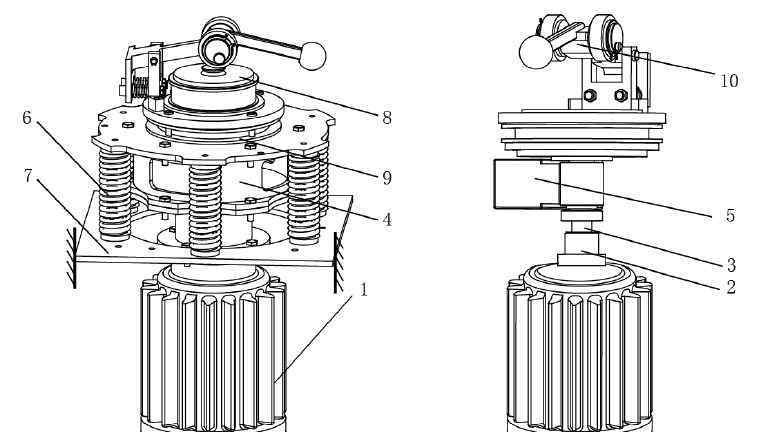

振动磨结构图

1.马达2。联轴器3。主轴4。激振器箱5。偏心块6。春天7号。八号基地。研磨鼓9。研磨鼓底座10。自锁机构

振动磨研磨介质

振动磨中研磨介质的运动可分为四种:

(1)研磨介质随气缸剧烈振动；

(2)单一研磨介质绕自身几何轴线旋转；

(3)单一媒介随群体旋转；

(4)整个研磨介质组与激振器同向循环运动。

在这四种运动的共同作用下，有四种力作用在地面材料上:

(1)高频振动研磨介质对材料的冲击力；

(2)研磨介质组圆周运动对材料的研磨力；

(3)群体旋转时单一介质对材料的挤压力；

(4)研磨介质绕自身几何轴线旋转时对材料的作用力和切削力。

实践表明，使用硬度高、耐磨性和耐热性好的研磨介质可以提高振动磨的效率。

振动磨的特点

由于高速工作，可直接与电动机相连接，省去了减速设备，故机器重量轻，占地面积小。由于介质填充率高，振动频率高，所以单位筒体体积生产能力大，处理量较同体积的球磨机大10倍以上，单位能耗低。通过调节振幅、频率、研磨介质配比等可进行微细或超细磨，所得粉磨产品的粒度均匀。振动磨的机体的摆动幅度很小(几十个毫米)，便于在高真空或可控环境下工作。振动磨的机体可装上冷却套以实现低温磨碎，也可以装上炉具以实现高温磨碎。结构简单，制造成本低。

振动磨的应用

与其他种类的粉碎机相比，振动磨具有一定的优势。待研磨的材料大致可分为两种基本类型:

(1)需要大量加工的低成本材料，如矿石、水泥、煤炭等。；

(2)高价材料，如医药、颜料、磨料、粉末冶金、陶瓷等。，需要处理的量相对较少。

另外，在粉体的精细加工中，振动磨可以提高粉体的表面活性，从而产生机械化学活化效应。因此，振动磨也可以用于粉末的高效表面改性。因此，振动磨设备具有广泛的应用，包括水泥工业、高级陶瓷、耐火材料和保温材料、精细磨料和研磨抛光剂，还广泛应用于电子信息原料、造纸、聚合物基复合材料、涂料和涂料、石油化工、高温润滑涂料等。

提高振动磨效率的措施

确定合适的振动频率

振动频率是影响振动强度的因素之一。振动频率越大，挤压剪切、冲击研磨等一系列作用力越大。破碎能力越强，产品的粒度越细。但振动频率过高，可以提高磨削速度和工作强度，但功耗大大增加，机械磨损加快，需要通过实验确定合适的频率。

确定合理的磨机负荷

应根据研磨介质的设计填充率、研磨设备的条件、减速器和电机的条件选择合理的研磨负荷。

降低研磨材料的含水量

如果物料含水量过高，物料会带过多的水进入磨机，降低物料的可磨性。同时，由于研磨过程中产生大量的热量，物料中的游离水甚至结晶水蒸发成为水蒸气，含水气体使研磨后的细粉剥落粘附，降低了研磨效率。实践表明，磨料的理想含水率为1%左右。

加强磨机通风

加强磨机的通风，及时排出含水气体，会避免或减少磨机内的“粘连”现象。加强磨机的通风也可以及时排出磨机中产生的物料微粉，减少过粉碎现象和缓冲效应，从而显著提高研磨效率。生产实践表明，开磨要求磨机风速为0.3 ~ 0.5m/s；闭路磨削要求磨削时的风速为0.5 ~ 0.7m/s。

提高材料的可磨性

材料的可磨性是材料的一种物理性质，表明研磨材料的难度。在水泥熟料等一些物料的研磨中，可以通过改变物料的矿物相结构来改变物料的可磨性。

选择优质研磨材料

高铬铸铁球锻磨料硬度高，耐磨性和耐热性好。使用这种带有高性能研磨材料的研磨机可以显著减少磨损，提高运输速度和产品质量。

添加助磨剂以提高研磨效率

助磨剂有助于消除研磨体和衬板表面细粉料的粘附和颗粒的团聚，增强研磨效果，从而显著提高研磨效率。

加强磨矿作业的作业管理

在采取一系列旨在提高磨机磨矿效率的措施的基础上，还要研究磨矿作业的操作技术，加强磨矿作业的管理。重要的是磨机要生产稳定均匀，进料均匀。

振动磨部分企业代表:

德国Humboldt公司的Palla型振动磨美国Allis CHALMERS公司的CHLMERS型单筒式振动磨日本的CH型及CKC型洛阳矿山机械研究所和青岛矿山设备厂研制的ZM型内分级式振动磨西安理工大学振动研磨技术研究中心研制的WGM-3型超细振动磨烟台卓悦机械有限公司制造的CZM900单筒式超细振动磨、MGZ-1型高幅振动磨潍坊拓日环保科技有限公司山东鼎革机械科技有限公司天津市科器高新技术公司江阴市新安粉体设备有限公司青岛密克朗粉体机械有限公司山东埃尔派粉体科技股份有限公司潍坊细川粉体设备有限公司新乡市阿瑞斯机械设备有限公司

……

参考文献:

姚敏。振动磨的动态特性分析及变频控制

刘建华。立式振动磨振动体的运动学分析及结构设计

苏伟。立式振动磨的设计与研究
