dht11 STM32驱动DHT11温湿度传感器

DHT11是一款集湿度和温度于一体的数字传感器。该传感器包括电阻式湿度测量元件和NTC

测温元件，并连接高性能8位微控制器。通过单片机等微处理器的简单电路连接，可以

实时采集当地的湿度和温度。DHT11可以通过简单的单总线与单片机通信，只需要一条

输入输出端口。传感器内部的40位湿度和温度数据一次性传输到单片机，并对数据进行校验

检查以有效确保数据传输的准确性。DHT11功耗很低，5V电源电压下平均工作最大

0.5毫安电流。

DHT11的技术参数如下:

工作电压范围:3.3V -5.5V

工作电流:平均0.5毫安

输出:单总线数字信号

测量范围:相对湿度20 ~ 90%，温度0~50℃

准确度:湿度5%，温度2℃

分辨率:湿度1%，温度1℃

DHT11有三条有效总线，VCC GND DAT，看起来和DS18B20差不多，但是简单多了，只需要读取数据包，不需要设置命令。

每次读取数据时，总共读取40位，即5个字节，高位在第一个MSB之前

五个字节为:8位湿度整数数据+8位湿度十进制数据+8位温度整数数据+8位温度十进制数据+8位校验和

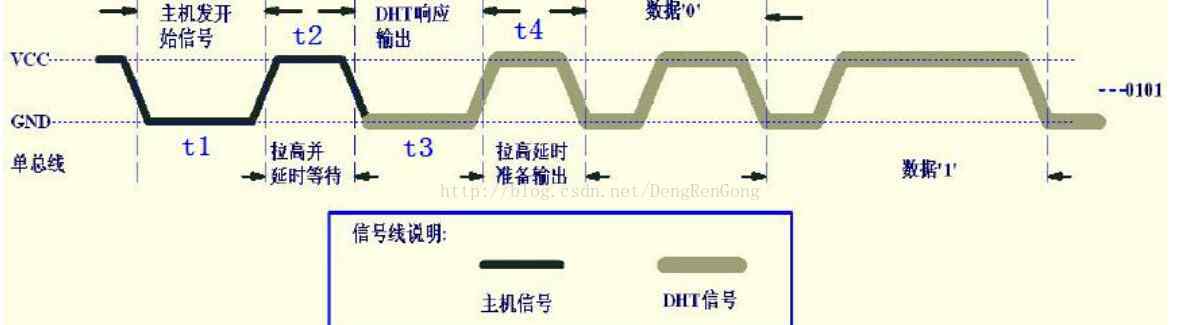

读写时序如下

首先主机发出启动信号，即(初始状态仍然为高)下拉数据线t1(至少18ms)，然后上拉数据线t2(20~40us)，(此时需要切换输入/输出模式)，然后读取DHT11的响应。正常情况下，DHT11会拉下t3的数据线(40~50us)

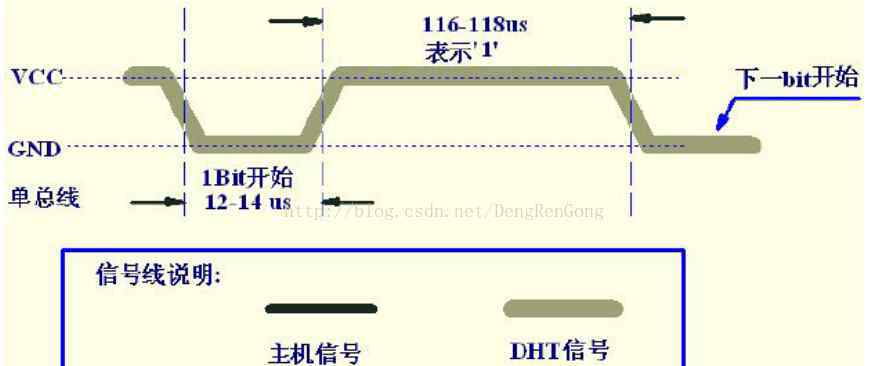

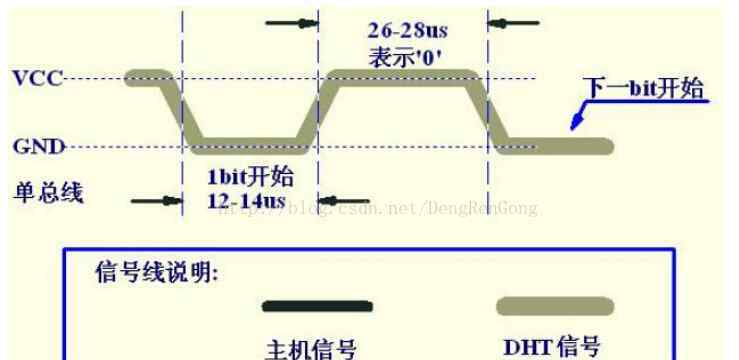

也就是说，每次需要复位检查响应，就可以开始读取数据了。数据的格式如下

由此可以看出，每个数据都是以12-14us的起始位开始的，无论是0还是1，都需要我们监控之后的高级时间长度。基本上可以认为高级时长在35us以上，基本上是1。

(注意不能等这个级别超过40us。)因为0的时间是40us，等待太久可能会扔掉下一个数据的起始位(这里可以用等待评论延时计数的方式来判断时间。当级别为0时，等待为1，每次计数1us，最后看高级时长)

驱动程序代码如下

# ifndef _ _ DHT 11 _ h # define _ _ DHT 11 _ h # include " iore map . h " # include " delay . h " # include " UART . h "//IO方向设置# define DHT 11 _ IO _ IN(){ GPIOG-> CRH & amp；= 0XFFFF0FFFGPIOG->；CRH " = 8 & lt；& lt12;} #定义DHT 11 _ IO _ OUT(){ GPIOG->；CRH & amp；= 0XFFFF0FFFGPIOG->；CRH | = 3 & lt；& lt12;} ////IO运算函数# defined ht11 _ dq _ output gout(11)//数据端口PG11 # defined ht11 _ dq _ InP gin(11)//数据端口PG11 u8 Dht 11 init(void)；//初始化dht11u8 dht11读取数据(u8 * temp，u8 *米虎)；//读取温湿度u8 DHT 11 read byte(void)；//读取一个字节u8 DHT 11 read bit(void)；//读出一位u8 Dht 11 check(void)；//检查是否有DHT 11 void DHT 11 rst(void)；//重置DHT 11 void Dht11 show(void)；# endif # include " DHT 11 . h "//reset DHT 11 void DHT 11 rst(void){ DHT 11 _ io _ out()；//设置输出DHT 11 _ DQ _输出= 0；//拉DQ德莱姆斯(20低(20)；//下拉至少18ms DHT 11 _ DQ _ OUT = 1；//DQ = 1 DelayUs(30)；//主机上拉20 ~ 40 us。//等待DHT11的响应。//返回1:未检测到DHT11。//Return 0:u8 Dht 11 check(void){ u8 retry = 0；DHT 11 _ IO _ IN()；//设置输入时间(DHT11 _ DQ _输入& amp& amp重试<。100)//DHT11降低40 ~ 80us { retry++；delay us(1)；};if(重试>;=100)返回1；否则重试= 0；while(！DHT11 _ DQ _ IN & amp；& amp重试<。100)//DHT 11下拉，再拉40 ~ 80us { retry++；delay us(1)；};if(重试>;=100)返回1；返回0；}//从DHT 11//读取一位返回值:1/0 u8 dht11读取位(void){ u8 retry = 0；而(DHT11 _ DQ _ IN & amp；& amp重试<。100)//等待低级{ retry++；delay us(1)；} retry = 0；while(！DHT11 _ DQ _ IN & amp；& amp重试<。100)//等待高级{ retry++；delay us(1)；} Delayus(40)；//等待40us if(DHT11_DQ_IN)返回1；否则返回0；}//从DHT 11//读取一个字节返回值:读取数据u8 Dht11ReadByte(void) {u8 i，dat；dat = 0；for(I = 0；i<。8;i++){ dat & lt；& lt=1;dat | = DHT 11 ReadBit()；} return dat}//从DHT11//读取一次数据:温度值(范围:0 ~ 50)//米虎:湿度值(范围:20%~90%) //返回值:0，正常；1，读取u8 dht11读取数据失败(u8 * temp，u8 *米虎){ u8 buf[5]；u8i；DHT 11 rst()；if(Dht 11 check()= = 0){ for(I = 0；i<。5;I++)//读取40位数据{ buf[I]= DHT 11 read byte()；} if((buf[0]+buf[1]+buf[2]+buf[3])= = buf[4]){ *米虎= buf[0]；* temp = buf[2]；} }else返回1；返回0；}//初始化DHT11的IO端口DQ，检测DHT 11//return 1:no//return 0:u8 DHT 11 init(void){ RCC->；APB2ENR|=1<。& lt8;//启用PORTG时钟gpio->:CRH & amp；= 0XFFFF0FFF//PORTG.11推挽输出gpio g->:CRH | = 0x 00003000；GPIOG->；ODR | = 1 & lt；& lt11;//输出1 Dht 11 rst()；return Dht11 check()；} void Dht11Show(void) { u8 temp，米虎；if(DHT 11 read data(& amp；温度和amp。米虎){ printf("DHT11读取失败 r n ")；} else {printf("温度%d湿度%d rn "，temp，米虎)；} }
