cz是什么意思 GD&T里的CF，CT，CZ，你知道表示的是什么吗？

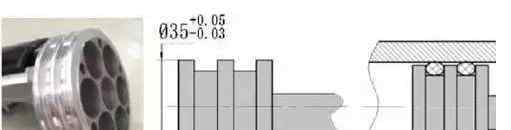

在我们的日常测量中，我们经常会遇到以下类似活塞的结构，这需要孔轴之间的间隙配合。见下图:

已知轴的直径为35，公差如图。我们如何应用适当的几何公差或装饰符号来控制轴和孔，以确保间隙配合？

很多测量的朋友认为，在包容原则下，只要尺寸线引线的延长线穿过三个外圆柱面，在公差配置中保证孔的下限大于轴的上限，就可以保证间隙配合。

事实上，尺寸引线的延长线穿过三个外圆柱面，只能表示三个圆柱面的公称尺寸和公差相同。也就是说，它只能保证三个外圆柱面中的任意一个可以与空间隙配合，但总体上不能保证间隙配合，因为三个外圆柱面之间的同轴误差不受控制。

那么我们应该做些什么来确保间隙配合呢？

在美国机械工程师学会(Y14.5-2009)中，有一个修改的符号，CF(连续特征)，其术语称为“连续特征”。顾名思义，利用修改器CF，将被两个密封圈槽分割的三个外圆柱面视为一个连续的外圆柱面进行控制。当然，这个符号需要和包容原则一起使用才有意义。如图所示:

我前面提到过包含原理的概念，这里对三个外圆柱面的要求是:

三个外圆柱面不能超过同一个MMC的理想边界(即三个外圆柱面上的所有点元不能超过直径为35.05的理想圆柱)。检查时，将三个外圆柱作为外圆柱进行点拟合，最小外切圆柱的直径不能大于35.05。局部尺寸不能小于34.97。

因此，对于轴，我们需要添加修改后的符号cf。对于孔的公差设置，只要孔的下难度可以大于轴的上限，就可以保证间隙配合。至于孔的上限，根据功能由最大允许间隙控制。

到目前为止，CF是ASME特有的符号，不仅可以用于FOS(尺寸元素)，也可以用于平面。

那么在ISO应该怎么做呢？

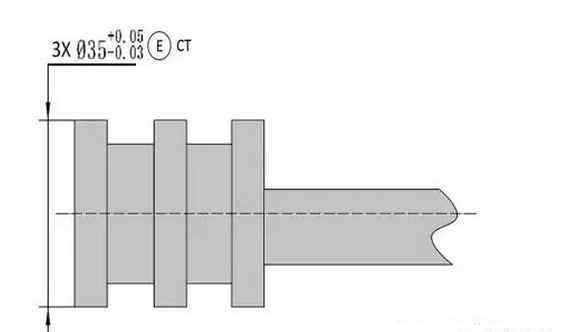

Iso 14405-1: 2010还提供了一种独特的装饰符号(目前国家标准中没有)，称为CT(通用公差)，术语为“通用公差”。其使用对象是多个FOS(维度元素)。当几个维度元素需要被视为一个维度元素时，应该添加这个修饰符。根据我们的例子，它需要与包含原则一起使用(前面应该加上“3x”):

这里的要求和检测概念与cf相同。

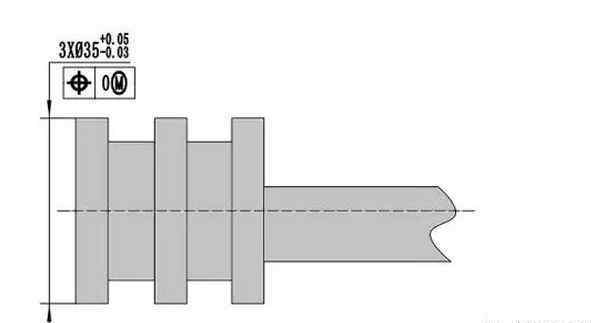

可能有些朋友会问，我不知道这些不常见的符号。可以用几何公差加0公差代替吗？答案是，绝对的，如下所示:

从上面的位置公差可以知道，MMVB-35.05+0-35.05，三个外圆柱面上的所有点元素不能超过直径为35.05的最大实体有效边界。局部尺寸必须满足图纸的尺寸公差要求。

至于CZ，它代表的是公差带，公差带是ISO特有的标准，必须适用于多个特征，而这些特征公差带的自由度并不完全局限于死，或者参考带是“m”圈，“>:& lt”相等修饰语。
