外墙墙板 一文看懂：装配式复合外墙板发展现状与趋势

目前，中国正处于快速城市化进程中。计划到2020年实现“全面小康社会”。城市化水平将达到60%左右，城市人口将增加3亿左右，城市化住宅数量将长期保持高水平。不幸的是，这些成就大多是以传统的高投资、高能耗和高污染为代价取得的。推进建筑产业化和住宅建设产业化，是实现住宅建设方式由粗放型向集约型转变、提高住宅质量、节约住宅能耗的重要举措。它是保证建筑业可持续发展的重要途径，对我国经济社会发展具有深远的意义。

主要用于框架结构轻板建筑体系的非承重外墙。薄壁混凝土和岩棉复合外墙板不仅具有优异的保温性能，其冬季保温相当于370mm砖墙，而且比传统材料制成的外墙板轻得多。但制作工艺复杂，不利于推广应用。

█混凝土聚苯乙烯复合外墙板

混凝土聚苯乙烯复合外墙板由70毫米厚的钢筋混凝土承重层、60毫米或80毫米厚的聚苯板保温层和70毫米厚的钢筋混凝土饰面层组成。

这种复合外墙板可用作钢或钢筋混凝土框架结构和框架-抗震墙结构的外墙，也可应用于其他需要封闭外墙的结构。其平均传热系数仅为0.58 W/，相当于1m厚砌块的保温效果。但由于其面积密度大，需要专门的起重机来安装，不利于其在当前建筑产业化中的推广应用。

█混凝土膨胀珍珠岩复合外墙板

混凝土膨胀珍珠岩复合外墙板由钢筋混凝土结构承重层、膨胀珍珠岩保温层和饰面层组成。其厚度为300毫米，其中承重层厚度为150毫米，保温层厚度为100毫米，饰面层厚度为50毫米。

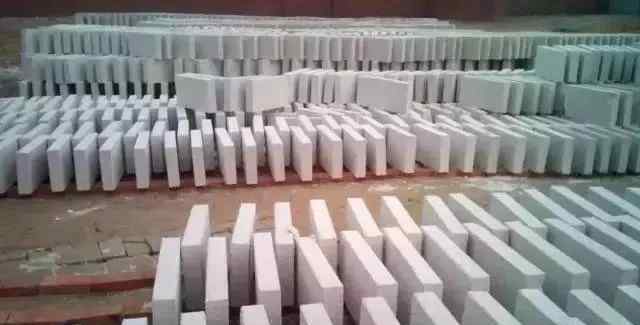

▲珍珠岩保温板

这种复合外墙板不仅具有满足承重要求的力学性能，而且符合《民用建筑节能设计标准》的要求。混凝土膨胀珍珠岩复合外墙板的保温性能比以前的轻质混凝土外墙板好很多，略逊于混凝土岩棉复合外墙板，冬季保温效果相当于一面490 mm厚的砖墙，但面积密度大，需要专门的吊车安装，不利于当前建筑产业化的推广应用。

█钢丝网水泥保温夹芯板

钢丝网水泥夹芯板是在工厂将低碳冷拉钢丝焊接成三维空空间网格，中间填充轻质保温芯材，在施工现场夹芯板两侧喷涂水泥砂浆或直接在工厂预制而成的半成品。

该夹芯板具有重量轻、强度高、防震、保温隔热、隔音性能好、防火性能好、防潮性能好、抗冻融性能好、运输方便、损耗小、施工方便经济的优点，并提供了建筑使用面积。可根据设计要求组装成各种形式的墙体，甚至管道、电气设备、门窗框等。可以预置在板内，然后在工厂或施工现场将水泥砂浆铺在板的钢丝上，施工简单快捷，加快了施工进度。但制造工艺复杂，质量参差不齐，不适合工业推广应用。

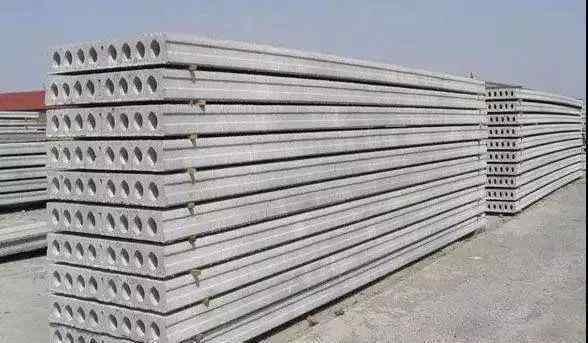

█SP预应力空芯板

SP预应力空芯板生产技术是美国SPANCRETE公司生产的一种新型预应力混凝土构件。

采用高强度、低松弛的钢绞线作为预应力主筋，用专用挤压成型机在长线台座上冲压挤压出特定配合比的干混凝土，可生产各种规格的预应力混凝土板。该产品表面平整光滑，尺寸灵活，跨度大，荷载大，耐火性能高，抗震性能好，生产效率高，节省模板，无需蒸汽养护，可重叠生产，但价格较高。

█加气混凝土外墙板

加气混凝土外墙板是一种轻质多孔新型绿色建筑材料外墙板，它以水泥、石灰、石英砂为主要原料，根据结构要求添加不同数量的防腐钢网。

墙板的高孔隙率大大降低了材料的密度，墙板内部微小孔隙形成的静态空气体层降低了材料的导热系数。墙板由于孔隙率高，具有锯、钉、钻、粘接等优良的可加工性，便于施工。同时，墙板具有耐火性好、孔隙率高的优点，使材料具有良好的吸声性能。在欧美发达国家有50多年的推广应用经验，技术成熟。

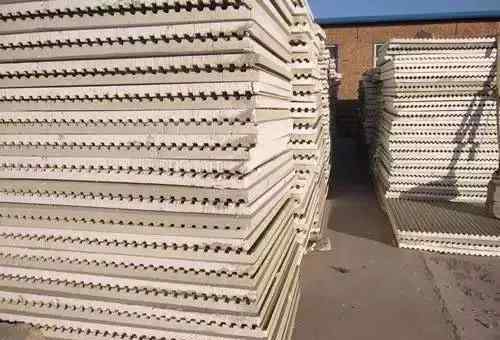

█挤出水泥纤维墙板

挤压水泥纤维墙板是一种新型建筑水泥墙板，由硅质材料制成。)，水泥，纤维等。作为主要原料，经真空高压挤出成型制成中空型板材，再经高温高压蒸汽固化。

采用挤出成型技术制造的新型水泥板比普通板材具有更高的强度、更低的表面吸水率和更好的隔音效果。由于其优异的性能和丰富的表面，它不仅可以用作外墙装饰，而且有助于提高外墙的耐久性，呈现各种外墙效果。可直接作为建筑墙体使用，减少多层墙体的施工工序，集墙体的结构围护、装饰、保温、隔音于一体。

挤压成型的水泥纤维墙板完全可以满足钢结构住宅对保温、隔音、防水、防火、抗裂、耐候等墙板强度高、重量轻、综合性能好的要求。下表为挤出水泥纤维墙板的基本性能和试验结果，符合《建筑隔墙轻质条板》JGJ/T169-2005《建筑轻质隔墙》GB/T23451-2009《建筑轻质隔墙》的要求

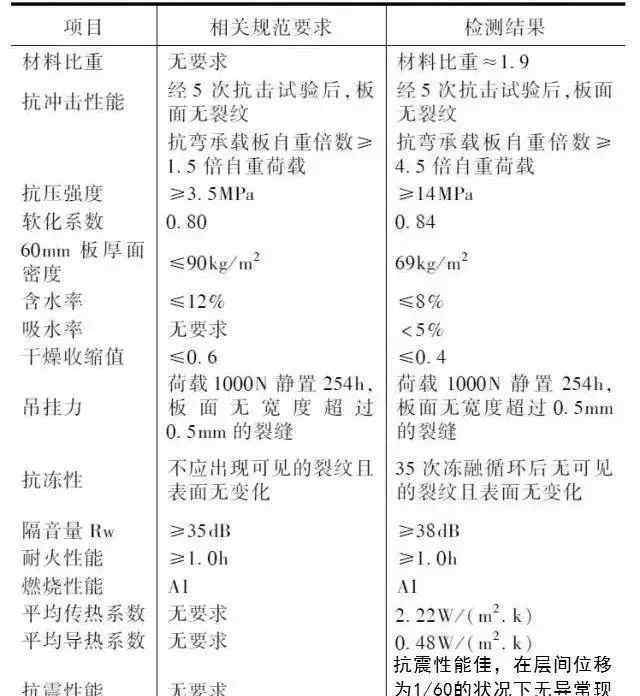

▲挤出水泥纤维墙板的基本性能及试验结果

目前墙板应用研究中存在的问题

装配式节能复合墙板因其优异的性能，尤其是良好的保温隔热性能而得到应用和推广。国内外对复合墙板的抗风抗震性能进行了大量的研究，并得出了一些具体的理论和公式。然而，复合墙板的研究成果仍然不够深入和全面，主要问题如下:

大多数夹芯复合墙板以普通混凝土作为结构层，而以轻骨料混凝土作为面层的研究相对较少。复合墙板的受弯承载性能缺乏相关文献，墙板基本安装使用所需的结构层基本力学指标不明确。

轻集料混凝土在节能复合墙板中起到一定的保温隔热作用，但轻集料导热系数低是以牺牲强度为基础的。因此，如何保持轻骨料混凝土良好的保温性能，进一步发展和提高轻骨料混凝土的强度，已经成为一个需要研究和探讨的课题。

节能复合墙板推广的基础和优势是其优越的保温性能。然而，相关热工性能指标与节能复合墙板节点结构之间缺乏研究。因此，需要选择科学的节点安装方式，既能保证优异的保温性能，又能达到自身所需的基本力学性能指标。

从国内外研究现状可知，现有墙板材料换算成150mm壁厚时传热系数一般在1.3W/以上，甚至不能满足一些特殊地区规范的要求。因此，有必要开发一种传热系数低于1.3W/的节能复合墙板，为开发低传热系数的节能墙板提供设计思路。

节能复合墙板在工程中的具体保温节能效果尚不清楚。具体建筑中节能复合墙板的能耗和节能率的相关数据很少，传热系数与建筑能耗的关系缺乏定性和定量的关系。因此，有必要利用相应的能耗评价机制来判断节能复合墙板的优越性。

结论

加气混凝土外墙板具有技术成熟、重量轻、强度高、节能、防火、隔音等优点。并且具有良好的可加工性，能够满足不同气候区域的建筑节能需求。根据设计要求，将多块加气混凝土外墙板拼接成预制模块，通过表面处理和装饰处理，制备出节能装饰一体化预制外墙板，充分实现了部件的标准化设计、工厂化制造和机械化施工，大大提高了工程精度，减少了建筑垃圾，切实做到了“四个要求”

前景

目前，R&D装配式外墙板的生产和应用在中国取得了长足的进步。随着复合墙板的不断深入研究、墙板设计理论的改进、墙板接缝类型的改进、墙板安装技术的改进和新材料的使用，复合墙板在工程中的应用将得到大力推广。加气混凝土外墙板和挤塑水泥纤维墙板具有轻质、高强、节能、防火、防水和结构一体化的功能，将成为当前和未来的推广应用方向。

声明:无报纸、网站、微博、微信微信官方账号等。未经本杂志同意，不得转载或摘录微信官方账户的原创作品。如需转载或摘抄，需获得本杂志的批准，并向本杂志支付报酬。为了及时传播，本微信官方账号会转载一些精彩的文章。转载的文章版权归原作者所有，有些文章无法与原作者取得联系，或者无法与原作者取得联系。请理解，并要求原作者在文章推送后两周内与本微信官方账号取得联系，本微信官方账号将按照相关规定支付报酬。
