通常，二极管电流计算如下:

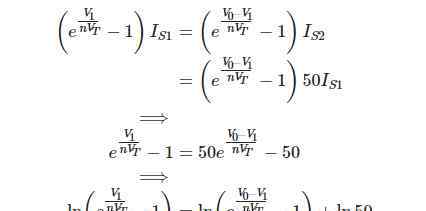

我们知道两个二极管串联，所以ID1=ID2，所以我们可以得到肖克利方程:

通常，两个二极管必须处于相同的温度，因此VT1=VT2=VT，n1=n2=n..VD1+VD2=V0=-3V .简化并获得:

进一步简化:

其中Vt的热电压可达26mv左右，带入后即可计算。

问题综述:电路精选问题1009——反向偏置二极管的电压

今天的问题

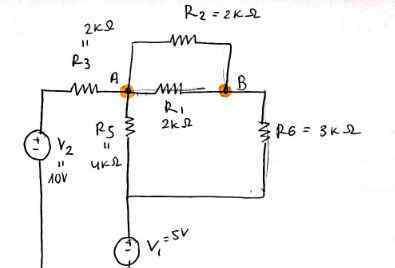

我想画一下A和b之间的戴维宁等效电路，我有一些想法但是不确定是否正确，所以请教大家。如图:

我的想法是用叠加定理分析V1和V2为0时，然后简化戴维南等效电路，计算出等效电压和电阻。

如果我想在R6两端找到戴维宁等效电路，入口点是否相同？

:

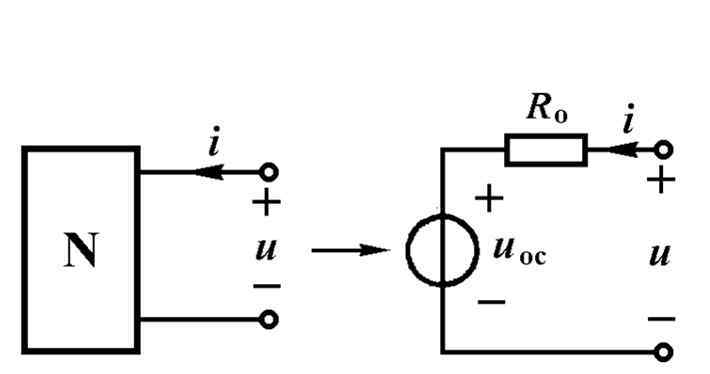

达文南定理:具有独立电源的线性电阻一端口网络N，就端口特性而言，可以等效为电压源和电阻串联的一端口网络。电压源的电压等于电压uoc当负载打开时的单端口网络的状态；电阻R0是一端口网络中所有独立电源为零时得到的一端口网络N0的等效电阻。
