hengstler 收藏了，Hengstler编码器故障之接线篇

编码器是精密元件，其使用寿命与环境和使用方法密切相关。在编码器故障中，编码器信号传输和接收中最常见的问题是信号失真和电噪声，这两者都会导致编码器计数的增加或损失。今天我们就来谈谈如何通过规范布线来延长编码器的使用寿命，降低编码器损坏的概率。

以下描述和建议可作为现场安装设备的一般指南和操作规范。

务必合理小心地连接和布线机器或系统的电源线和信号线。来自继电器、变压器或其他电子驱动设备的辐射噪声可能会在编码器信号线中引起感应干扰信号脉冲。类似地，编码器也可能在周围敏感设备的电路中引起感应噪声信号。

机器的电源线和信号线应分开布线。信号线应该是带屏蔽层的双绞线，由独立的导管或线束布线，距离电源线至少12英寸。这里的电源线是指变压器的一次侧和二次侧引线、电动机的电枢引线以及继电器、风扇、温度保护器等的120伏或更高的其他控制线。保持从编码器到控制器的布线和屏蔽层的连续性，避免使用接线盒中的端子。这可以将辐射和感应噪声降至最低，并有利于环路接地。

此外，编码器的操作可能会受到电源电压瞬变的影响。一般来说，编码器电源电压的波动应控制在5%以内，以免产生瞬态感应电流。

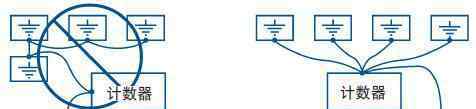

编码器外壳也应接地，以确保编码器正确可靠地运行。我们编码器的外壳通常有一个地线接口。当无法通过安装支架/机器接地线正确接地时，可以使用连接器/电缆将外壳接地。请勿使用机器和接地电缆将编码器外壳接地。务必使用高质量的屏蔽线，并且仅将屏蔽层连接到测量设备。
