小型游乐设施 小型游乐设施案例分析

陈

《中国娱乐》特约作者

南京艺通文化发展有限公司总经理

从事室内儿童游戏行业生产经营十余年，具有系统、精细、规范的管理体系手册和管理方法。游乐设施的资深技术，国内顶级游乐设备产品的研发和运营数千家室内公园的经验。国家标准化管理委员会委员，《中国游乐业十三五发展规划纲要》起草小组成员，中国旅游协会安全委员会委员。制定了多项国家游乐设施标准和行业标准。

最后一个阶段，我们根据全国各地充气游乐设施的诸多安全事故，结合案例，学习了GB/T37219-2018《充气游乐设施安全规范》。本阶段以案例为基础，结合GB/T34272-2017《小型游乐设施安全规范》，学习小型游乐设施的知识。

据大数据统计，全国小型游乐场所有15000多个。但是各种原因造成的安全事故几乎每天都在发生，如何保证孩子玩耍的安全成了当务之急。我们在小型游乐设备行业，首先要保证孩子的安全。事实上，我们可以说它是可玩的，科学的和教育的......

案例一

一个5岁的男孩在晋城的一个游乐园玩耍，但是他的额头裂了一个大洞。！仅仅因为...

2017年10月1日晚8点50分，父母带着孩子在超市游乐区玩耍时，脑袋被球池里的螺丝钉打破，血流一地。父母看到孩子出了问题，感觉不太好。

虽然儿童游乐场有各种各样的娱乐设施，但婴儿可以和许多同龄的孩子一起玩游戏。但是为了让宝宝享受快乐时光，家长的安全作业是必不可少的。玩的时候一定要检查娱乐设施的安全，照顾好孩子。

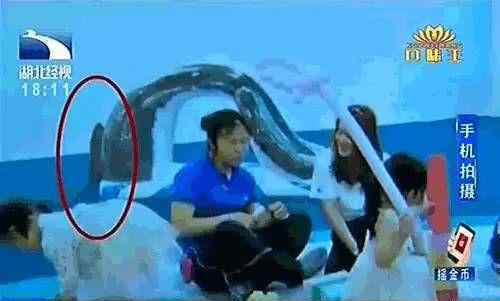

2015年12月20日，武汉王女士带着四岁的宝宝在青山中原广场的冰雪主题公园玩耍。下午一点左右，孩子突然敲了敲鲸鱼玩具凸起的部分，大哭起来。

王女士抱起孩子时，发现内裤上有血迹。王女士看到这一幕，吓了一跳，赶紧把孩子送到医院。经检查，婴儿患有阴道外伤。

根据GB/T34272-2017《小型游乐设施安全规范》，

5.6设施的表面和突出

5.6.1在用户可接近的范围内，设施表面不得有尖角和棱角。

5.6.2木制设施的表面应经过处理，无毛刺、裂纹等缺陷，其他设施的表面不应容易破损。

5.6.3用户可触及范围内的结构接缝和粗糙表面不得造成任何伤害危险。

5.6.4可进入管道末端的开口应使用零件或塞子密封，除非使用工具，否则不得拆除。

5.6.5手柄端的直径不得小于50毫米

5.6.6突起的过渡半径应不小于3.0毫米..

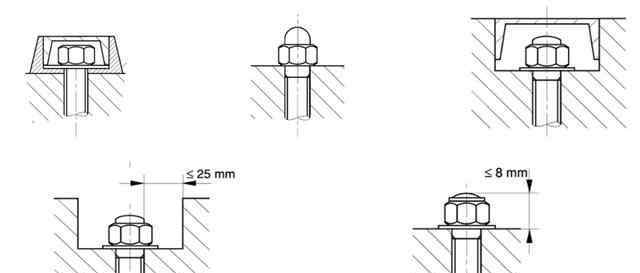

5.6.7用户可触及范围内设施表面的突出螺栓和螺母应有永久性保护措施，如圆头螺母。无额外保护措施突出小于8毫米的螺母和螺栓不得有毛刺。图6显示了螺母和螺栓保护的示例。

图6。螺母和螺栓的保护示例

5.6.8突起物应按6.9.1进行检测，检测环端面外不得有突起部分。

5.6.9组合突起应按6.9.2进行检测，并在突起上依次放置三个检测环，以确定突起是否超过检测环。如果突出部分超过三个检测环中任何一个的端面，将被视为不合格。

5.6.10预埋件应按6.9.3进行检测，大检测环不得接触预埋件。

5.6.11应根据6.9.4对旋转或悬挂部件上的突起进行测试，延伸到测试环端面之外的部件上不应有突起。

钟表业之旅

2014年3月3日17时许，中山区天津街一儿童游乐场内，一名6岁女童从器械上跌落，导致右臂多处骨折。据女孩的母亲李说，她带着孩子在儿童公园的“婴儿渡轮”游乐区玩耍。都是用厚厚的泡沫垫铺成的，进去的时候需要脱鞋。由于孩子们经常来玩，她让女儿呆在里面，但她没有和女儿在一起。17点左右，她听到公园里有叫声，人就聚集起来了。她过去看了看，发现女儿已经倒在“海盗船”外面，躺在垫子上，右臂红肿。

根据GB/T34272-2017《小型游乐设施安全规范》，

1使用管理

8.1一般原则

8.1.1现场所有设施及相关辅助材料应符合消防要求，并设置醒目的“禁止烟火”警示牌。

8.1.2小型游乐设施的使用者必须制定日常检查、月度检查和年度检查计划，并保持检查记录，包括重要部件、焊接部件、连接部件、螺栓和紧固件、安全保护装置、电气和安全装置以及防夹保护部件是否正常。

8.1.3用户发现异常情况必须及时处理，严禁使用有故障和安全隐患的小型游乐设施。

8.2紧急处理和救援

8.2.1设施使用者必须制定紧急事故处理和救援计划，有处理事故、火灾和类似情况的书面程序和措施，并定期进行实际操作演练。

8.2.2必要的救援设施，如梯子、安全走道、救援绳、急救药箱、灭火器等。，应根据需要和计划要求随时在现场提供，并应定期检查救援设施，使其保持良好有效的状态。

8.2.3救援和管理人员必须经过培训，掌握应急处理和救援知识及实际操作方法。

8.2.4小型游乐设施的场地应设置醒目的标志牌，提供与应急处理和救援有关的信息，如应急联系人和联系电话。

8.2.5小型游乐设施的进出口、用户紧急出口和紧急救援在任何情况下都应畅通无阻。

8.2.6小型游乐设施的使用者应制定完整的事故报告和处理机制。

案例3

2014年5月28日，7岁的小静在一家大型超市的儿童游乐场玩耍时不小心从塑料球上摔下，手臂骨折，右手腕植入三枚钢钉。

根据GB/T34272-2017《小型游乐设施安全规范》，

5.4防坠落保护

5.4.1坠落保护设施

根据站立面的高度，设置相应的防护设施，并符合图1的要求。扶手、围栏或护栏应设置在坡道或楼梯的最低位置。

案例4

海湾公园有一个滑板公园。不收费，但是没有经理看着。不符合年龄标准的孩子也在里面玩。

滑板外的告示明确规定，10岁以下儿童必须由成人陪同才能进入滑板公园；6岁以下儿童不得进入滑板公园；所有参赛者必须服从公园现场管理人员的指导；禁止在潮湿的水中玩耍。

但是滑板场一片混乱，现场有三四十个小朋友在玩，其中七八个小朋友好像才四五岁。

滑板场有四五个铁滑道和滑梯。这些滑道的边缘已经生锈上漆，凹凸不平非常尖锐。孩子们玩耍时，喜欢用手和脚沿着斜坡爬上坡顶，然后从坡顶滑到地面。有些孩子甚至为了爬得更高而脱鞋赤脚。一旦他们踩在锋利的边缘，他们很容易受伤。

滑道内有一大池积水，两侧没有任何防护措施。两个小男孩在滑道里跑，互相推搡，看起来很危险。

滑板场两两三米高的铁板凳上方挂着一块牌子，写着“专业板场禁止入内”。然而，仍然有几个不到10岁的孩子在操场上玩耍。他们站在高高的铁台上，打打闹闹，不时快速冲下来。

根据GB/T34272-2017《小型游乐设施安全规范》，

5.1一般规定

5.1.1小型游乐设施应进行风险评估。识别使用过程中可能对人体健康和设备造成的危害以及可预见的误用，并提出相应的针对性措施，以消除或尽量减少风险。

5.1.2具有多种游乐功能的小型游乐设施应符合相关设施的标准要求。

5.1.3小型游乐设施的难易程度应符合使用者的年龄阶段。

5.1.4小型游乐设施的设计应防止积水。

5.1.5小型游乐设施应考虑使用环境，如温度、湿度、腐蚀环境等。

案例5

2018年4月20日12时许，在福州台江仓下新城嘉华园小区“刘一超市”门口，一名11个月大的男孩触碰摇车电线，被电死。

根据GB/T34272-2017《小型游乐设施安全规范》，

5.14电气

电气系统应符合GB 8408的相关规定。

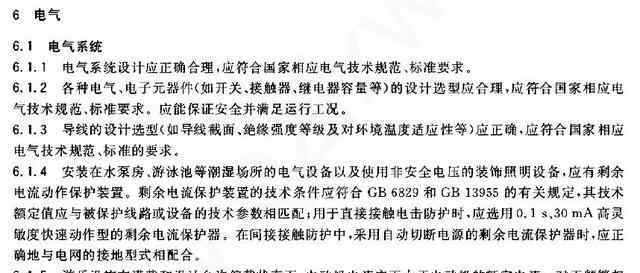

以下是GB8408的规定:

摇滚黑色文件

2010年11月，在厦门，一名3岁男童因摇车电线漏电触电，导致休克，经抢救后脱险。

2012年7月，在上海，一个一岁半的男孩在超市门口玩摇摇篮，他的三根手指被摇摇篮的链条折断了。

2013年9月，在泉州，一名8岁男孩被一辆摇车的车身和底座夹在胸前和后背之间。

2014年9月，在长沙，一名3岁男孩在乘坐摇车时把手伸到车轮和叶板之间，导致一根手指粉碎性骨折。

2015年5月，宁波一个5岁的小女孩把头伸进一辆摇车的开口处。

2016年5月，在梅州，一个两岁的男孩自己爬上摇车，摔倒，右眼皮受伤。

案例6

2014年8月23日下午4点，赵女士和他6岁的儿子林琳在大连市中山区天津街“一个操场”的室内吊牌上玩耍时，林琳不慎从“秋千”的娱乐设施上摔下，导致左臂骨折。据报道，3月2日，一名6岁女孩早上在同一个游戏标签中意外从娱乐设备上摔下，导致她右前臂三处骨折。室内儿童娱乐场所发生事故不是个案，但其安全监管还是空差。

2007年3月21日，何女士五岁的女儿在幼儿园玩耍时不慎从滑梯口跌落，左臂骨折。

根据GB/T34272-2017《小型游乐设施安全规范》，

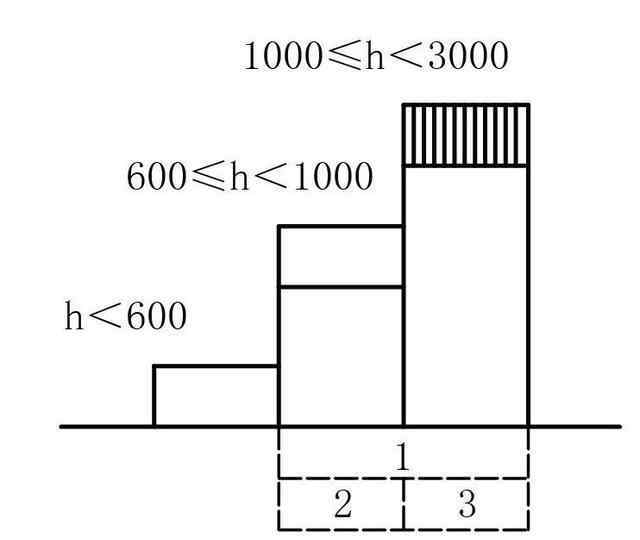

坠落保护设施

根据站立面的高度，设置相应的防护设施，并符合图1的要求。扶手、围栏或护栏应设置在坡道或楼梯的最低位置。

单位是毫米

图1。坠落保护设施

描述:

1-设置缓冲层；

2-设置围栏；

3-设置护栏。

案例7

2010年2月22日下午，温州某幼儿园一名4岁儿童在滑梯上玩耍时，毛衣后领被利器钩住，随后衣服收紧脖子，导致孩子窒息而死。

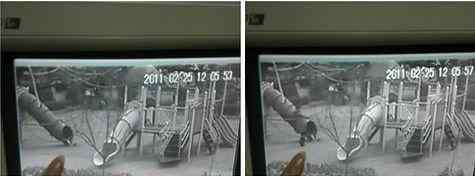

2011年2月25日，济南市中心区一所幼儿园，一名4岁女孩在玩滑梯时，在圆柱形滑梯上抓住了一个凸起的夹具。

根据GB/T34272-2017《小型游乐设施安全规范》，

5.8绕组危险

5.8.1可能导致衣物和头发缠绕的危险情况如下:

a)在不自主运动期间和当使用者即将开始运动时，衣服和头发缠绕在其中的间隙或V形开口；

b)预测；

c)旋转部件；

d)连接装置。

5.8.2应根据6.10.1检测非自愿运动期间的缠绕危险。

5.8.3应根据6.10.2检测水平突起。

5.8.4连接装置包括但不限于S形扣、C形扣等类似结构。连接装置之间的间隙应不超过1毫米。如果S形扣不符合以下条件，应视为缠绕危险:

a)s形扣下环封闭端的任何部分都不应超过上环的垂直极限；

b)s扣的上环可与连接装置对齐，或与连接装置部分对齐，或与连接装置完全重叠。如果上端环与连接装置完全重叠，上端环不应超过连接装置。

案例8

2000年8月4日，少年何某因滑梯固定不牢，在攀爬玩耍时被翻倒的滑梯撞倒。

根据GB/T34272-2017《小型游乐设施安全规范》，

5.18安装

5.18.1小型游乐设施用地脚螺栓固定时，应采取防松和保护措施。

5.18.2小型游乐设施的安装应完整，各部件不得破损、开裂、变形或扭曲，以免影响性能。

5.18.3小型游乐设施的安装应稳定可靠，基础和支撑部分不得松动或晃动。

5.18.4部件之间的连接应牢固可靠，不使用工具不能打开。

5.18.5具有旋转、滑动、摆动等活动的部件应操作灵活，无卡涩、干涉、松动和异响。

案例9

2012年6月24日，上海一个一岁半的男孩坐在联华超市门口的“直升机头部造型”摇摆机上。但没过多久，孩子的右手就被拧进了秋千座位上的一个洞里。当他的母亲把他抱下来时，孩子的三根手指已经断了。

根据GB/T34272-2017《小型游乐设施安全规范》，

5.7挤压的危险

5.7.1一般规定

在5.7.1.1使用小型游乐设施时，应避免各种夹伤危险。常见的夹紧方法见附录D。

5.7.1.2开口向上且角度小于60度的v形结构应通过附录E的检验，并满足5.7.2 ~ 5.7.6的要求。

5.7.2头部和颈部挤压的危险

5.7.2.1的小型娱乐设施不应该有会导致头颈挤压的开口。开口类型包括以下几种:

a)完全关闭开口；

b)部分封闭或V形开口；

c)其他类型的开口。

5.7.2.2最低边缘高出地面或直立表面600毫米的全封闭开口应根据附录E中的E.2.1进行测试，并应满足以下要求之一:

a)测试棒d穿过开口；

b)如果测试棒d不能通过，测试棒c和测试棒e都不能通过开口。

根据附录E中的E.2.2，应测试和判断5.7.2.3最低边缘高出地面或直立表面600毫米的封闭部分和V形开口

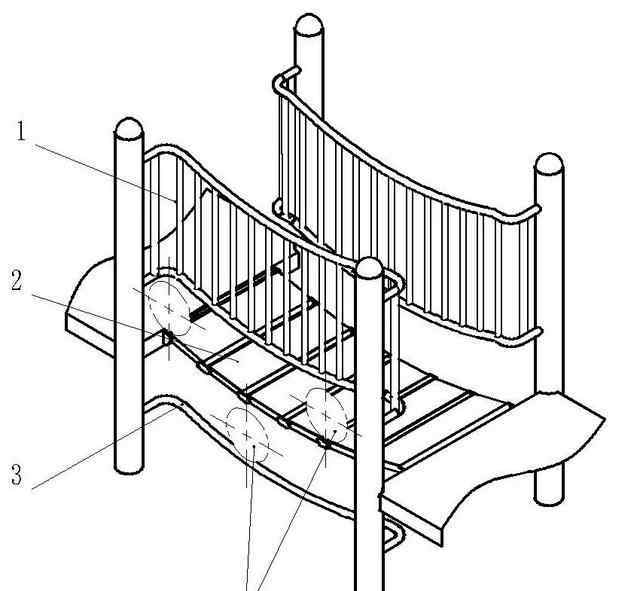

5.7.2.4的非刚性构件不得交叉和重叠。在最不利的加载或卸载条件下，非刚性构件与刚性构件之间以及非刚性构件之间的开口间距不得小于230毫米。图7显示了一个典型的浮桥示例。

图7。浮桥示例

描述:

1-刚性构件；

2-柔性组件；

3-刚性构件；

4——直径230 mm的圆。

5.7.3身体的挤压和夹紧保护

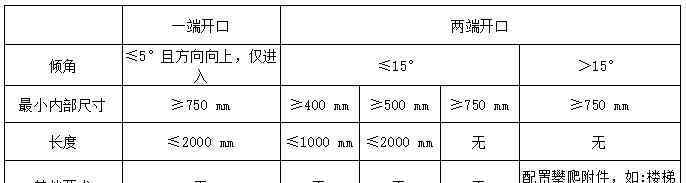

5.7.3.1人体可能爬进的隧道应符合表2的要求。

表2 .渠道要求

5.7.4脚和腿的挤压保护

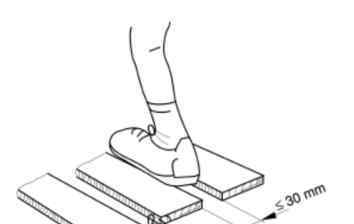

当使用者行走、跑步和跳跃、攀爬平面上完全封闭的刚性开口以及从这些平面延伸的脚支撑和手支撑时，应该没有夹住脚和腿的危险。倾斜度不超过45度的平面与用户主运动方向之间的间隙应不超过30毫米，如图8所示。

图8。主运动方向的间隙

5.7.5手指挤压保护

5.7.5.1手指可能会被夹住，如下所示:

a)身体处于运动或不自主运动状态且手指可能被卡住的间隙；

b)可变间隙；

c)开管；

5.7.5.2小型游乐设施使用者活动范围内的开口应符合下列要求之一:

a)8毫米测试手指不应穿过或夹住开口；

b)如果8毫米测试手指穿过开口，25毫米测试手指也应穿过开口。

5.7.5.3管的末端应该关闭，以防止手指被夹住，如果不使用工具，就不能拆下盖子。

间隙的最小尺寸应不小于12毫米，该间隙的尺寸在5.7.5.4使用过程中会发生变化。

案例10

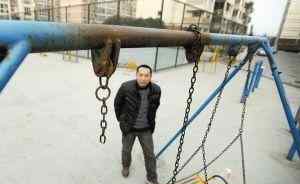

在徐州市，一个12岁的男孩童，他当时正在荡秋千，荡到一半空，出去后在地上滚了几圈，左手受伤流血。

根据GB/T34272-2017《小型游乐设施安全规范》，

5.2结构完整性

5.2.1小型游乐设施的负荷应参照附录a确定

5.2.2小型游乐设施的结构完整性应通过计算方法或物理试验方法或其组合进行验证。

5.2.3计算方法应符合GB 8408的要求，可参照附录b进行

5.2.4物理试验方法应按照附录C的要求进行加载试验，试验后不应有损坏、裂纹或永久变形，各种连接应无松动。

5.2.5具有运动功能的小型游乐设施应进行疲劳性能试验。疲劳性能测试运行不低于10万次。试验后，不应有构件断裂、永久变形和构件损坏。

案例11

2012年，台江下一个操场位于一个非正式楼层，导致火灾，造成三名儿童死亡，其他儿童受伤。

在城市广场一楼，福州某儿童玩具有限公司、某游乐园、某动漫城改变了原有审批和使用功能，擅自在一楼设立儿童游乐场，违反了《建筑消防设计规范》，可能严重威胁公共安全，已被查封。

根据GB/T34272-2017《小型游乐设施安全规范》和GB-50016-2014《建筑设计防火规范》，

4.2易燃性

4.2.1用于表面的材料在儿童生活的环境中不应有燃烧的危险，其可燃性符合GB 6675.3的要求。

4.2.2小型游乐设施因其功能含有国家规定的危险物质或制剂，特别是用于化学实验、模型部件、塑料或类似活动的材料和装置，不得含有挥发性不可燃成分丧失后变得易燃的物质。

4.2.3小型游乐设施不得含有对儿童或第三方造成伤害的爆炸物质或部件。

4.2.4小型游乐设施不得含有下列物质:

a)混合时，会因化学反应或加热而引起爆炸；

b)与氧化物混合时，会引起爆炸；

c)含有挥发性成分，在空气体中易燃，容易形成易燃或易爆气体/空气体混合物。

4.2.5软材料的可燃性应根据6.3.1进行测试，并应符合GB 6675.3的要求。

4.2.6塑料材料的易燃性应按6.3.2进行测试，燃烧速度不得大于21.0毫米/分钟。

4.2.7其他硬质材料的可燃性应根据6.3.3进行测试，留在材料表面的燃烧碎片的直径不得超过50毫米..

通过案例与国家标准GB/T34272-2017《小型游乐设施安全规范》的结合分析，血的教训让我们时刻敲响安全警钟，儿童的安全保障永远是我们作为游乐行业人员的首要话题。
