计算机电缆、控制电缆区别

计算机电缆、控制电缆区别

计算机电缆适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。

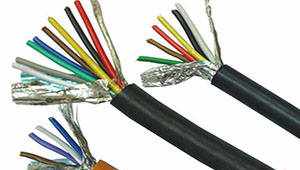

为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。

屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量)

产品额定电压(U0/U):300/500V 长期工作温度为70℃

敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃

最小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍

在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500M

各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路 ，电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿

代表型号：DJYPV DJYPVP

控制电缆适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等 场合使用的聚氯乙烯绝缘，聚氯乙烯护套控制电缆。 额定电压：U0/U为450/750V。

导体线芯长期工作温度为70℃、105℃两种，电缆敷设温度不低于0℃。 电缆的推荐允许弯曲半径如下：

无铠装电缆，应不低于电缆外径的6倍； 铠装或铜带屏蔽电缆，应不低于电缆外径的12倍；

屏蔽软电缆，不低于电缆外径的6倍。

控制电缆泛指设备仪表供电/信号控制 代表型号：KVV/KYJV/还有其它仪表线等等

1、两者是绝缘等级不一样。相对而言，控制电缆的绝缘等级稍稍高一些。控制电缆绝缘一般都是450/750V的。

2、计算机电缆相对而言更强调屏蔽效果，抗干扰性能更强。大多采用分屏蔽+总屏蔽的方式。

3、控制电缆机械强度比计算机电缆高，抗拉力，特别是带钢铠的。适合于室外敷设甚至埋地敷设。而计算机电缆机械强度稍弱，不抗拉，一般只在变电所或机柜室内部敷设

很多厂家不明白其中奥妙，用控制电缆的标准来制造通信电缆，不但生产出来的电缆粗笨，而且不能与通信参数匹配！

工业自动化系统发展很迅速，过去的设计的计算机电缆已不能满足要求！为接口的工业现场总线已逐步替代了传统仪表盘式的控制系统，不但结构简单，而已易于维护、便于联网管理。

通用型现场总线系列电缆

特性阻抗为120Ω的双绞屏蔽电缆广泛用于RS485/422、CANBUS等总线，该系列电缆规格很多，请提供电缆的敷设环境、通信速率、最大无中继传输距离等参数，我们将依照具体情况推荐最适当的产品。

一般推荐如下：

普通双绞屏蔽型电缆 ，电缆外径7.7mm左右，蓝色护套。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

普通双绞屏蔽型电缆 ，电缆外径8.2mm左右，灰色护套。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

铠装双绞屏蔽型电缆 ，电缆外径12.3mm左右，黑色护套。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，最内层屏蔽一端接地！

CC-Link的总线电缆是特性阻抗为110±10Ω的3芯绞合屏蔽电缆，国产型号规格：使用时，屏蔽层应只在一端接地！

变频器、动力电缆、变压器、大功率电机等往往伴随着低频干扰，而这种干扰是用高导电率材料做屏蔽层的电缆无法解决的，包括原装的进口电缆。只有用高导磁率材料（如钢带、钢丝）做的屏蔽层才能有效抑制低频干扰。
