真密度定义和测试方式的详解

真密度也叫做真实密度、骨架密度：指材料在绝对密实状态下，单位“固体物质的实际体积（不包括内部空隙，即不包含开孔和闭孔以及颗粒间空隙）”的质量。

公式：ρz=m/Vz

公式中: ρz——材料的真实密度，kg/ m3 或 g/cm3；

 m——材料的质量（干燥至恒重），kg或g；

 Vz——材料去除开孔、闭孔及体积，㎡或cm3。

目前我国现有国家标准和行业标准中如：GB/T533-A 、GB/T1033.1、GB/T6155、GB/T23561、YB/T5300、JB/T7984.3、GB/T 1713、GB/T8929、GB/T1713、GB/T208、GB/T5071、QB/T1010、GB/T9966、GB/T18856 、GB/T24203、GB/T8330、SL-237等标准均采用密度瓶（比重瓶）法。在采用这种方法时，材料磨得越细，材料的孔就会测得的密实体积数值就越精确。在应用密度瓶法测定有孔隙材料（如砖、石等）的密度时，会把材料磨成细粉，根据材料的不同，一般需要磨细至80目-200目左右，干燥后用李氏瓶测定其绝对密实体积。

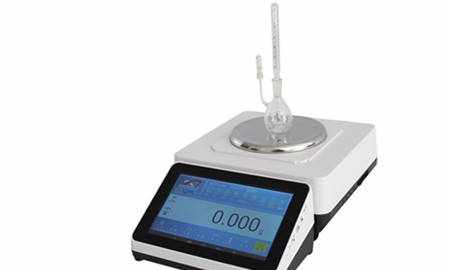

XF-120FM粉末真密度测试仪应用阿基米德浮力法，配合专用比重瓶，准确的读取粉末的密度，相对密度.

型号 XF-120FM

测量范围 0.001-120g

密度精度 0.001g/cm3

密度测量范围 0.001-99.999g/cm3

测试时间约60秒

设定密度上下限设定,溶液补偿设定

显示值密度

测量步骤：

1. 先将玻璃容器放置秤台上，按ZERO键归零 2. 再将样品放入玻璃容器内放置秤台上，按Enter键记忆 3. 再将比重瓶注满液体，跟样品一起放置秤台上，按Enter键记忆 4. 将比重瓶液体倒出一半，然后将样品完全倒入比重瓶内，再将比重瓶液体填满，连同玻璃容器一起放置秤台上按 Enter键记忆

5、自动显示被测样品的密度值。

使用密度瓶法测试材料的真密度存在一些影响测试结果的问题，如：

不同的样品需要采用不同的浸润液体，以防止溶解、与材料起反应等问题；对无机粉体一般多选用有机溶剂、对水会引起反应的材料如水泥则可用煤油或二甲苯等有机液体介质等；

浸润液体要能够容易润湿材料内部孔隙的表面，如果选取的润湿液不恰当，会产生不易浸润表面的情况，影响测试结果；

测试粉末状材料时，当粉末完全浸入液体中，必须完全排除其气泡，才能确定其所排除的体积，此时需要采用煮沸来排除其气泡，并要使用恒温水浴排除温度影响，操作起来做不到简单易行，易出纰漏，且计算过程易受到操作误差的影响；

由于操作步骤多，涉及的问题节点多，不同操作者的操作熟练程度不同和手法不同，会直接影响实验结果的准确性；
