大家看看这样一个翻转机构有没有

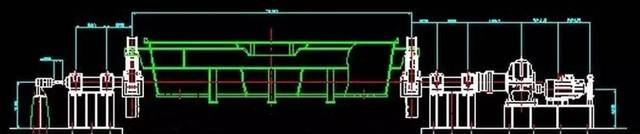

从右往左依次是制动器、电机、减速机、轴承座、夹具------夹具、轴承座。要把中间的罐子翻转180度 轴承座之间的跨距是10米。翻转的罐子重量是4吨，看看整体结构上有没有问题。

补充：

下图这个是原机构，有了中间的连接部分，起码装配时候能保证左右轴承的同轴度。而主题里面省略了中间连接件，乍看是没问题的，但忽略了两边的同轴度要求，翻转时难免造成变形。

社友回复

工件重心最好调整到电机轴线上。

@wpc

是空重4吨还是满载4吨？机械机构不是重点，实现起来并不复杂，这种大型机械设计关键是结构强度和耐久度。

@去缸活塞泵

原理可以，但结构上二边需要在翻转臂位置，加设盘式制动来作粗定位。

@面壁深功

感觉这种结构对两端同心度的要求比较高，，对两端的轴和轴承要求也比较高，不如做成通道式的，吧中间罐子传进翻转机里面两侧定位固定，齿轮转动整个机构。

@李迎398048991

感觉两边做一个轮子一样的支撑比较好，因为工件比较重，这种结构两端受力比较大，意思就是参考大的翻板机。

@广州粤研钟彦华

中间连接起来，就是内力，不连接，内力变外力。这一点很重要。

@淡然
