示波器探头 常见示波器探头的详细介绍--Agitekservice

示波器是大家熟悉的测试仪器，但是没有探头是没有办法测试的，确实是示波器家族中不可缺少的一员。探头的性能将直接影响最终的测试结果。常见的示波器探头有四种:无源探头、有源探头、差分探头和电流探头。先简单介绍一下。

一、被动探头

衰减无源电压探头是最常用的探头，常用无源探头的带宽在500MHz以下。大多数低端示波器将配备两个或四个无源探头作为标准配置。它是一种非常方便且相对便宜的探头。

高压探头和传输线探头也属于无源探头的范畴。

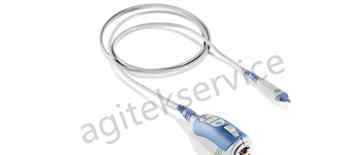

第二，主动探头

有源探头具有高输入阻抗和高带宽。有源探头的缺点是成本高、体积大、需要电源。

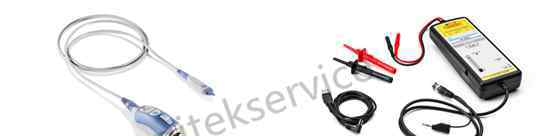

第三，差动探头

差分探头分为有源差分探头和高压差分探头。测试高速信号，尤其是差分信号时，只能使用相应的有源差分探头进行测试。有源差分探头具有低负载效应、高信号保真度、高动态范围和微小温漂的特点。在许多高压信号测试中，通常使用高压差分探头。

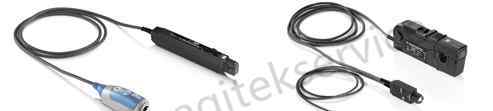

四.电流探针

用示波器测试电流会用到电流探头，这是霍尔原理做的。它通过测量电路周围磁场的变化来获得电流信号。

选择电流探头时应注意几个主要参数:电流大小、电流频率、交流或DC、钳口形状和大小、供电方式、接口形式等。

在实际测试过程中，我们应该选择合适的示波器探头。这样才能得到准确的检测结果。本文转载于Xi安泰仪器维修中心网。请留言讨论。
