交叉网线做法 「综合布线」网线水晶头制作及标准接法教程，新手必备技能

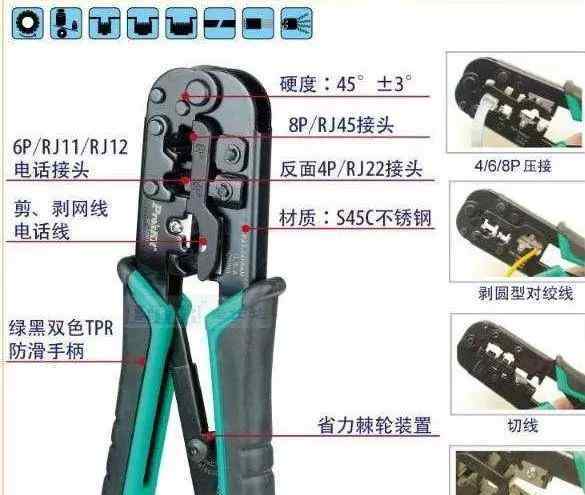

一、生产工具介绍

在文章开关中，我们首先介绍制作水晶头线夹所需的工具。这不是高科技的东西，价格也不贵。可以被普通用户接受，也可以线上或线下购买。

我们主要使用线夹的三个功能——剥线、切割和压水晶头。最后一个功能是线夹独有的，也是它的主要功能。压水晶头的过程中，只需要线夹，其他都不需要~

为了抑制水晶头，使用水晶头的凹槽。一般线钳都有各种规格(不同尺寸)的槽，但是压线的时候我们只需要8P槽。

使用起来也很简单。将网线插入水晶头后，将水晶头放入凹槽中，用力按压。

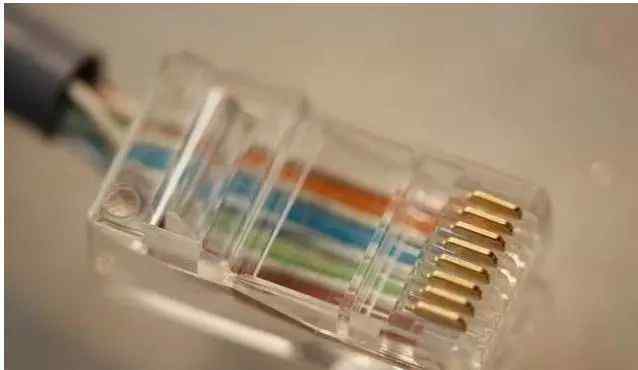

二、水晶头的制作

下面详细说说网线水晶头的制作方法(共五步)。

第一步，剥皮

剥下网络电缆的外绝缘皮，露出里面有色的绝缘皮——剥下电缆时要注意，以免损伤内绝缘皮。

第二步:划船

排线是水晶头制作的亮点，也就是网线的线色是按顺序排列的。现在所有的网线都是“双绞线”，也就是说里面的小线都是成对缠绕在一起的，有4组，也就是8根线。

这8行中，有4行是白色的。为了在名称上区分它们，我们添加了与它们扭曲的线的颜色来命名它们。比如与橙线交织在一起的白线称为“橙-白线”(或“白-橙线”)；一条白线与一条蓝线交织在一起，称为“蓝白色”(或“白蓝线”)。

排列顺序有两个标准，即T568A和T568B——两种排列方式没有本质区别，但选择时有规定...敲黑板，这里很重要:

两种接线顺序有两种选择方式:交叉线和直线。交叉线表示同一根网线的两个水晶头分别选择不同的连接方式；直通线是指同一根网线的两个水晶头使用相同的连接方式。

交叉线路一般用于同类设备之间的连接，比如电脑与电脑、路由器与路由器(现在也有支持直拨线路的设备，不过为了安全起见，还是用交叉线路比较好)。直通线路用于连接不同类型的设备，如计算机和路由器。

显然家里更适合直拨。因此，在该系列中，一般所有的水晶头都只使用一种排线方式——要么——T568A，要么——T568B。

T568A的缠绕顺序是:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

T568B的缠绕顺序是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

T568A线序列的适用范围

当网络设备需要交叉互联时，使用这种连接方法。所谓交叉，是指网线的一端和另一端与RJ45网线插头不同。一端按T568A线顺序连接，另一端按T568B线顺序连接，即多根网线在另一端交叉后接RJ45插头。适用的连接场合包括:

1.计算机← → Computer，称为对等网络连接，即两台计算机之间只能通过一根网线连接进行数据传输；

2.Hub←→Hub；

3.开关← →开关。

T568A线路顺序的连接方法

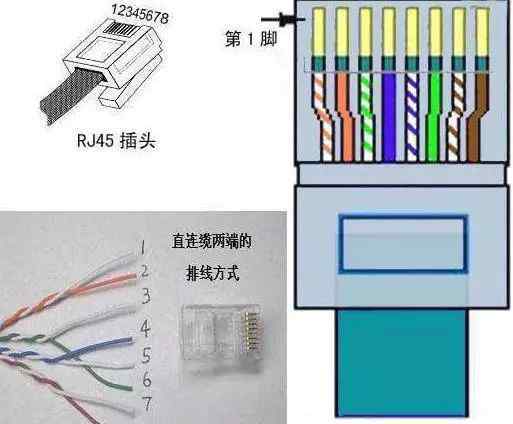

如图1所示，RJ45网线插头各引脚与网线色标的对应关系如下:

插头针脚号网络电缆颜色

1-绿色和白色

2-绿色

3————橙色和白色

4-蓝色

5 ——蓝色和白色

6-橙色

7————棕色和白色

8-棕色

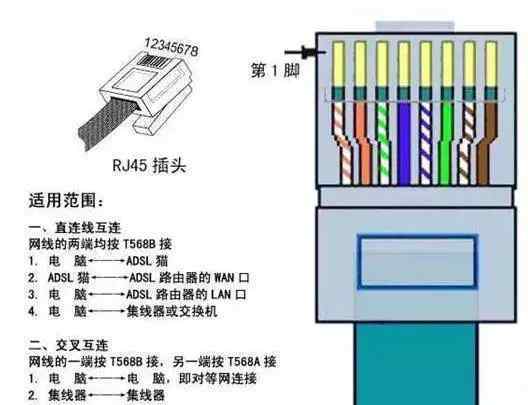

T568B线序列的适用范围

1.直接互连

网络电缆的两端根据T568B进行连接

1.电脑←-> ADSL猫

2.ADSL猫←→ADSL路由器的WAN口

3.电脑ADSL路由器局域网端口

4.计算机← →集线器或交换机

2.交叉互连

网线一端用T568B连接，另一端用T568A连接

1.e-brain ← → e-brain，即对等网络连接

2.轮毂← →轮毂

3.开关← →开关

T568B线路顺序的连接方法

如图2所示，RJ45网线插头各引脚与网线色标的对应关系如下:

插头针脚号网络电缆颜色

1-橙色和白色

2-橙色

3-绿色和白色

4-蓝色

5 ——蓝色和白色

6-绿色

7————棕色和白色

8-棕色

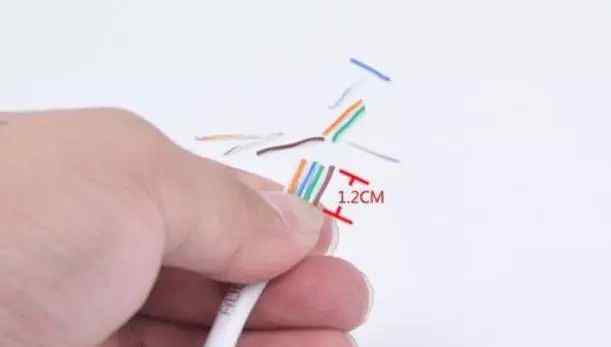

第三步:切割

订购线缆，将它们握在手中，捏紧并按压——你必须按压它们。这时候你就分不清这么多白电缆是用哪根线绞的了。把线放在线夹里，剪断。

剪线的目的是要把8根网线全部剪完，所以如果不是一次性全部剪完，就要重新修改——剪之前捏一下网线，有助于提高成功率。

第四步，插入

将切割好的网线按顺序插入水晶头——无需剥去线皮。插入水晶头时，请注意两点:

1.面向水晶头的背面，也就是说，将它插在没有卡槽的按下按钮的一侧；

2.网线插入水晶头后，要保证网线的部分外绝缘皮在水晶头内部。如果内绝缘皮外露，应再次重复切割电缆的步骤，并将八根小电线切割得更短。

细线外露，不合格

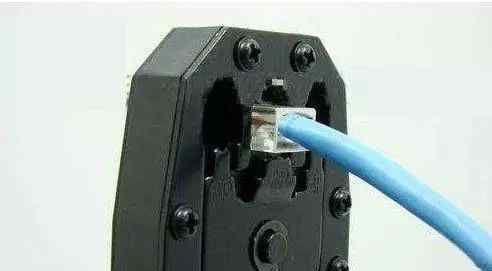

第五步，压力

将水晶头放入线夹的8P槽中，用力按压。成功压制后不要忘记检查水晶头。
