上拉电阻和下拉电阻用在哪里？
答:用在数字电路中，有高低电平。
上拉电阻和下拉电阻怎么连接？
上拉电阻:电阻的一端连接到VCC，另一端连接到逻辑电平访问引脚(如单片机引脚)
下拉电阻:电阻的一端连接到GND，另一端连接到逻辑电平访问引脚(如单片机引脚)

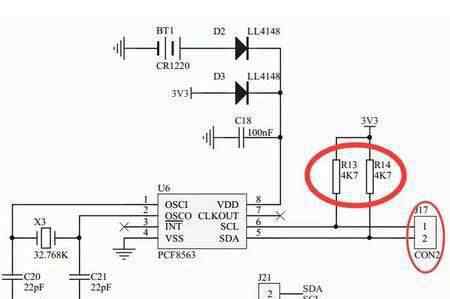

如上图，R13和R14一端接3.3V，一端通过J17接MCU的引脚。这两个电阻是上拉电阻。

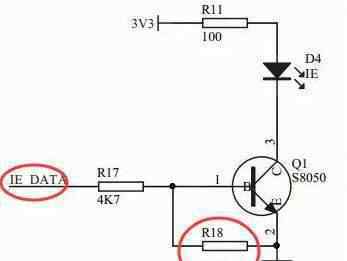

如上图，R18的一端连接到GND，另一端连接到MCU的引脚(只有一个电阻连接到MCU的引脚)。这是下拉电阻。
上拉电阻和下拉电阻有什么用？
1)提高驾驶能力:
比如单片机输出一个高电平，但是由于后续电路的影响，输出的高电平并不高，也就是达不到VCC，影响电路工作。因此，应连接一个拉电阻。相反，下拉电阻使MCU引脚输出低电平。结果，由于后续电路的影响，输出低电平达不到GND，因此连接了一个下拉电阻。
2)当单片机的管脚电平不确定时，让背面有一个稳定的电平:
比如上面连接下拉电阻，MCU刚上电时电平不确定，如果你连接的MCU引脚是上电后的输入引脚而不是输出引脚，那么此时的MCU电平也是不确定的。R18的作用是，如果之前的MCU引脚电平不确定，则强制电平保持在低电平。
再解释一下，如果没有引脚连接IE_DATA，由于R18的下拉效应，IE_DATA处于低电平，所以三极管不会导通。
-
