负载箱 阻性负载柜，容性负载柜，感性负载箱区别

电源负载柜

JAY-3119

嘉义JAY-3119电力负荷柜(三工位)厂家可定制新国标实验机

一、产品概述

负载柜按GB4943、GB2099、GB16915.1、GB7000.1、IEC60884、IEC61058、IEC60669.1等国家相关要求设计制造。适用于测试家用及类似用途固定电器开关的通断能力和正常使用寿命，也适用于测试家用及类似用途插头插座的分断能力和正常使用寿命。

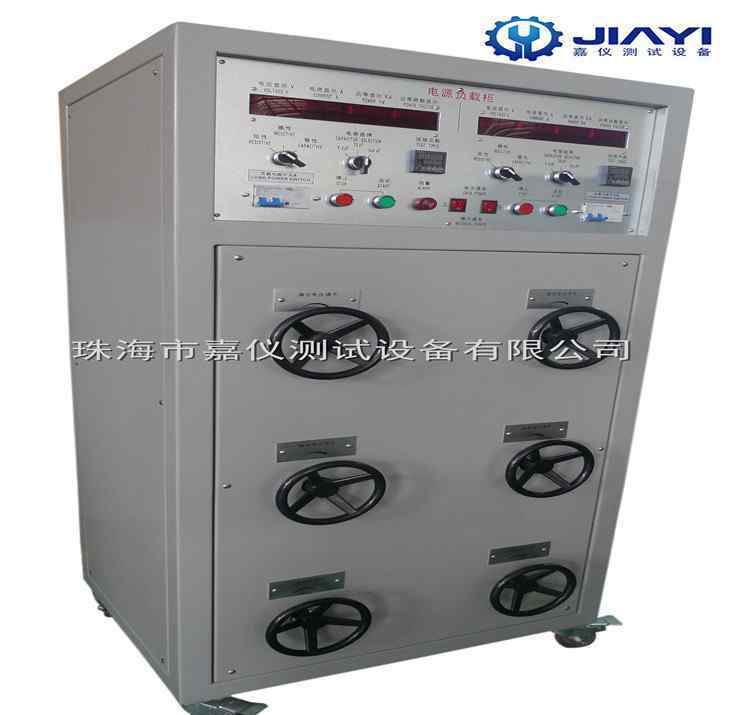

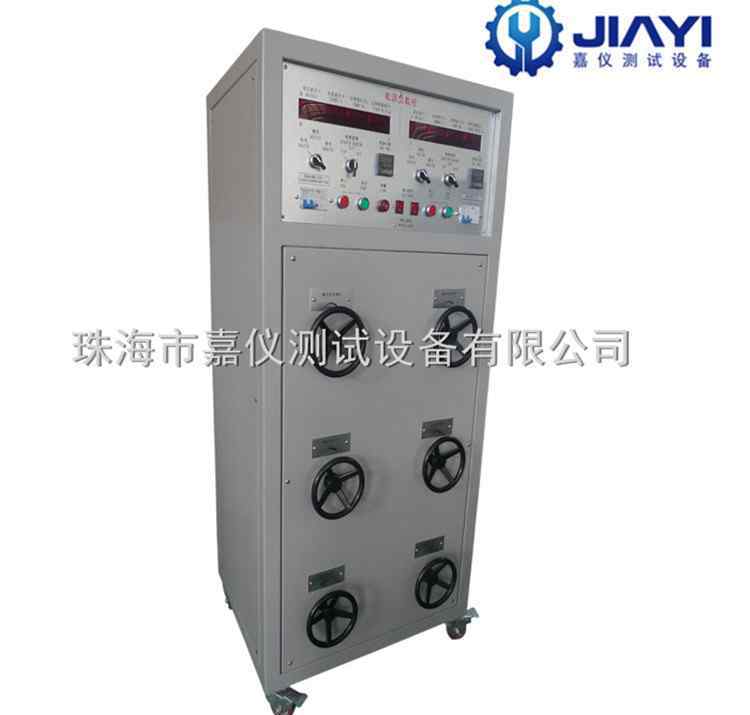

负载柜采用蓝色边框和浅灰色密封板。正面上方是喷砂操作控制面板，设有控制电源开关、产品通电电流、电压和功率、功率因数显示仪、负载电源开关、状态指示灯、启停按钮、电容转换开关、负载型转换开关和报警器等。下部对应各电路的电压输出调节旋钮、电流调节旋钮、电感调节旋钮。负载柜中有三个独立的负载，每个负载都具有电阻、电感和电容(荧光灯型)负载的三合一功能，可以通过转换开关进行切换。负载柜通过强风对流进行冷却。负载柜后下方有接线柱，可以通过导线与开关插头插座寿命试验机连接，测试时输出电流、电压、功率。

供应嘉义JAY-3119电源负载柜厂家促销电阻电容负载盒可定制

三.主要技术参数和应用环境

序列号

项目

参数

注意

一个

仪表电源仪表电源

单相AC220V/50Hz，带接地线

负载电源负载电源

三相四线制AC380/50Hz(单相AC220V，共三组)

2

火车站

三站(可定制)

三

数字电压表

0 ~ 300 v，精度0.5%

四

数字电流表

0 ~ 40a，精度0.5%

五

数字功率表

0 ~ 12 kW，精度0.5%

六

数字显示功率因数表

0.3 ~ 0.999，精度0.5%

七

加载模式

电阻、电感和电容三合一，可切换

八

电容性负载

可选70uf、140uf和7.3uf

九

负载输出

每个负载输出和其他负载输出都是可选的

10

注册

0 ~ 999999次，可预置

11

负载功率容量

3*10KVA

12

输出电流上限

30A，超过32A自动切断

13

输出电压上限

300伏，超过305伏自动切断负载

14

大气压

80~106kpa

15

环境温度

5 ~ 40℃

16

相对湿度

(20 ~ 90)%相对湿度

17

使用地点

无剧烈晃动、振动、电磁干扰、灰尘、

无爆炸性和腐蚀性气体，散热好

18

总尺寸和重量

L*W*H=1200*760*1830mm，800kg
