505的正常运行可以分为两部分:运行模式和编程模式。编程方法用于配置505，并为指定的使用场合设置所有操作参数。运行模式只是汽轮机的正常运行模式，用于观察运行参数和运行汽轮机。此外，还有一个服务模式，可以在机组运行时在线调整，服务模式的内容稍后继续。
行程信息
信息8
外部跳闸输入
输入关机按钮
超速运行
所有速度探测失败
致动器#1故障
致动器#2故障
辅助输入失败
外部Trip2
外部Trip3
外部Trip4
外部Trip5
通信链路#1跳闸
通信链路#2跳闸
千瓦输入失败
领带断路器打开
发电机断路器打开
通电跳闸
关机完成

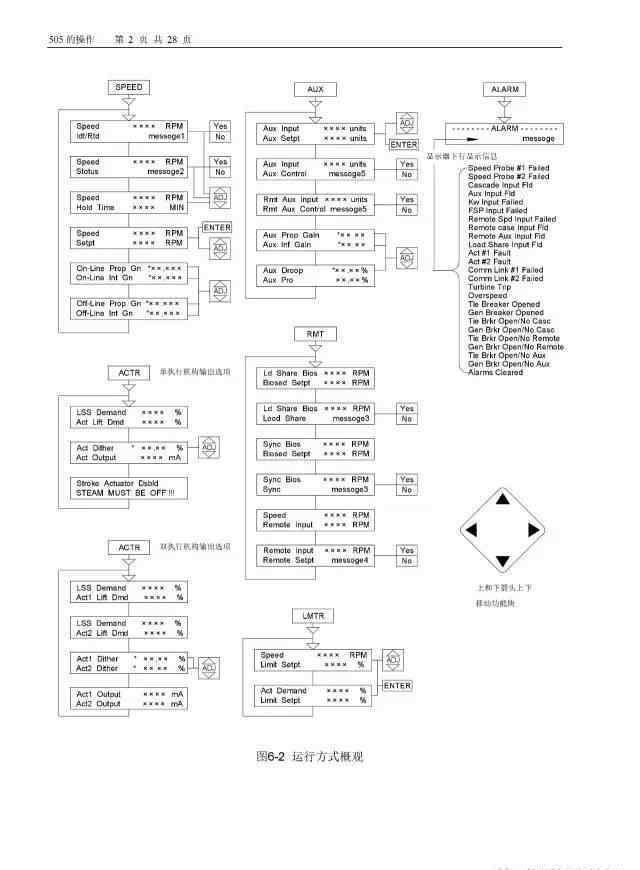

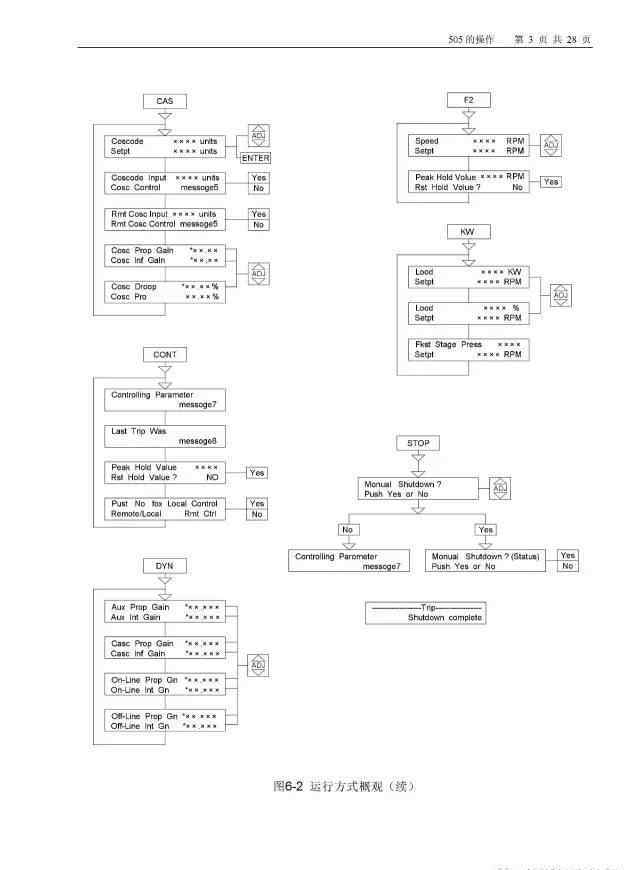

表6-1运行模式概述
热身/评分信息
消息1
停止
速度/离线
Mvg至空闲
怠速Spd
在暴击带
Mvg至额定
额定Spd
抑制Rtd
怠速禁止
自动启动信息
信息2
有残疾的
停止
Mvg低怠速
低怠速时
Mvg高怠速
在暴击带
在高怠速下
完成
控制情报
信息3
有残疾的
内抑的
使成为可能
能指挥的
遥控
控制参数信息
信息7
关闭
受控关闭
最大执行器
阀门限制器
远程辅助
辅助控制
配置错误
开始烫发未满足
准备开始
手动启动
自动启动
半自动启动
怠速/额定起动
自动启动序列
频率/速度
同步
负载分担/速度
远程级联/速度
级联/速度
遥控器/速度
速度/在线
速度/离线
辅助控制信息(如果使用辅助输入)
信息5
有残疾的
内抑的
使成为可能
激活/不在控制中
主动w /Rmt设定值
能指挥的
远程控制
辅助控制信息(如果辅助控制用作限制器)
信息5
内抑的
使成为可能
启用，带Rmt Setpt
主动w/Rmt设定值
活动/不活动
带Rmt设定值的控制
能指挥的
遥控信息
信息4
有残疾的
内抑的
使成为可能
活跃的
能指挥的
级联控制信息
信息6
有残疾的
内抑的
使成为可能
能指挥的
活动/非Spd控制
主动w/Rmt设定值
带Rmt设定值的Ctrl
机组选项(用于辅助/级联控制)
磅/平方英寸(pounds per square inch)
【人资】关键过程领域（Key Process Area的缩写）
兆瓦
千瓦
摄氏度
底特律经济发展公司
T/H
K#/HR
#/小时
千克/CM2
除……外
异步传输模式
(NONE)
(未通过)
键盘和显示器

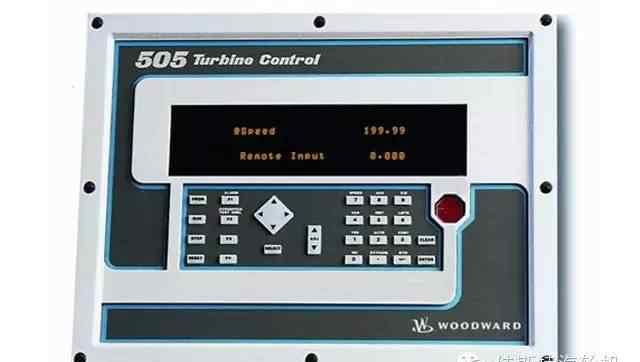

505是一种现场可配置的汽轮机调速器，它将控制器与操作员控制面板集成在一起。505的控制面板由一个30键键盘和一个位于调速器面板上的LED显示屏组成。LED显示屏有两行，每行24个字符，用于英文显示运行参数和故障搜索参数。控制面板用于505调速器的编程配置、在线调整程序和汽轮机/系统的运行。由于汽轮机的每项控制功能都可以通过505面板来操作，因此不需要额外的操作面板。但是，汽轮机也可以远程操作。每个面板控制操作都可以通过触点或ModBus通信远程操作。然而，出于安全目的，505的超速测试功能不能通过ModBus线路执行。
操作模式面板操作键
关于每个505面板操作键功能的详细说明，请参见第2章。
在操作模式下，30个操作键并不总是处于激活状态。然而，由于在按下激活键之后立即显示反馈，所以可以从505的操作屏幕看到激活的键。当“热”键的功能(辅助、卡斯克、千瓦等。)未配置，如果按下相应的键，将出现“功能未编程”。下面简单介绍一下什么时候哪些键可以用。
●当显示给定值且不处于遥控或跟踪模式时，调节向上向下键被激活。
●只要“向上/向下调整”键被激活，回车键就会被激活。当显示器显示给定值且给定值未被远程控制或处于跟踪模式时，就会出现这种情况。
●当显示屏显示状态且输入/退出功能有效时，激活是/否键。
●只有在编程模式下配置了相应的功能时，CAS、AUX、KW和RMT键才会被激活。
●低速、ACTR、LMTR、CONT和DYN键始终处于激活状态。
●PRGM、运行、停止、复位和报警键始终处于激活状态。
低F3和F4功能键仅在配置后激活。
●超速测试ENBL有条件激活(仅在允许超速(OSPD)测试时激活)
开始步骤
有关汽轮机启动的完整信息，请参考汽轮机制造商的操作规则，有关所选启动模式的详细操作步骤，请参考手册第4章。以下是典型的起动操作程序:
警方报告
汽轮机或其他类型的原动机应配备独立的超速关闭装置，该装置应完全独立于原动机的控制设备运行。如果出现设备故障或误操作，可防止汽轮机及相关设备的损坏和可能的人身伤害。
1.按复位键清除所有报警和跳闸状态。如果505的RESERCLEARS TRI的设定值被配置为是，关机后按下复位键将复位或激活505的关机继电器。如果复位清除跳闸的设定值被配置为否，只有在所有跳闸状态被清除后，按下复位键才能复位或激活505的停机继电器。
2.按运行键启动所选的启动模式。面板将自动切换到速度显示(如果配置了自动或手动模式)或LMTR显示(如果配置了自动启动)。如果配置了半自动启动模式，必须手动提升阀位限制器以打开调节阀。
●“启动烫发未关闭报警”如果采用允许启动触点的输入，并且在发出操作命令时触点未关闭，则发出该报警。
3.执行选定的启动模式后，汽轮机将以最低或预热速度运行。除非设置预热速度，否则给定速度505将变为调速器的下限速度。为了控制汽轮机在暖机转速下的转速，有必要配置暖机/额定或顺序自动启动功能。
“运行”和“复位”指令可以通过505操作屏幕、触点输入关闭(如果配置)或ModBus通信来选择。此外，可通过ModBus通信线路获得以下指示:报警指示，如速度设定值移动到最小值、启动许可关闭和启动许可未关闭。
速度键显示屏
图6-4显示了按下速度键后可能出现的显示屏。仅显示与速度控制配置的功能相关的屏幕。此外，屏幕显示的顺序可以根据控制状态而改变。显示屏4、5和6将始终出现。如果配置了预热/额定功能，将出现显示屏1。如果配置了顺序自动启动功能，将出现显示屏2和3。一旦序列自动启动程序被执行，这些显示屏将不再出现。
