水罐 自来水的供水压力最佳范围和增压系统

供水压力的最佳范围

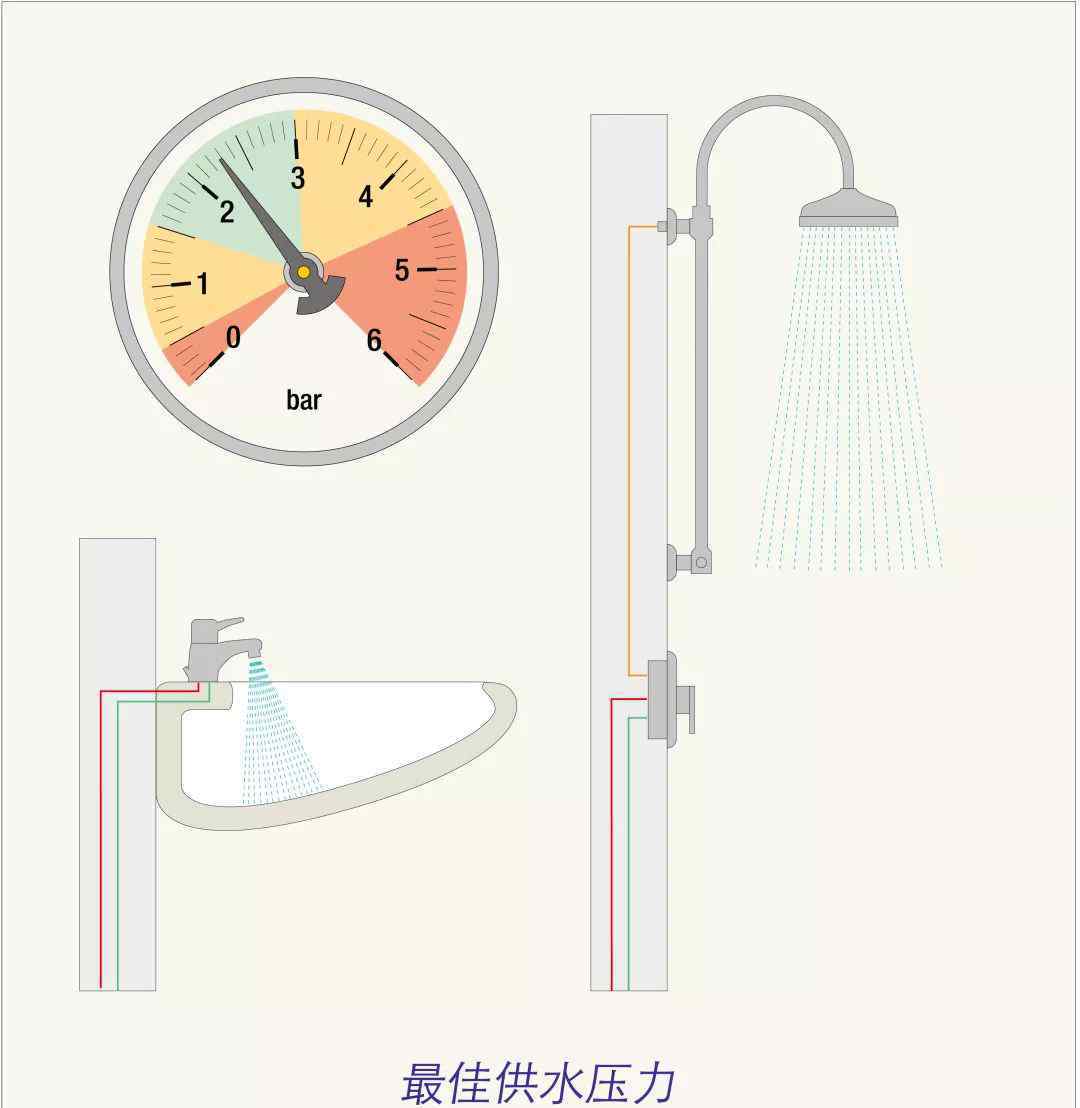

正确选择水管网应保证各用水点所需的额定流量，不受其他用水量或运行状态变化的影响。为此，最好将每个供水点的压力保持在1.5至3巴之间。

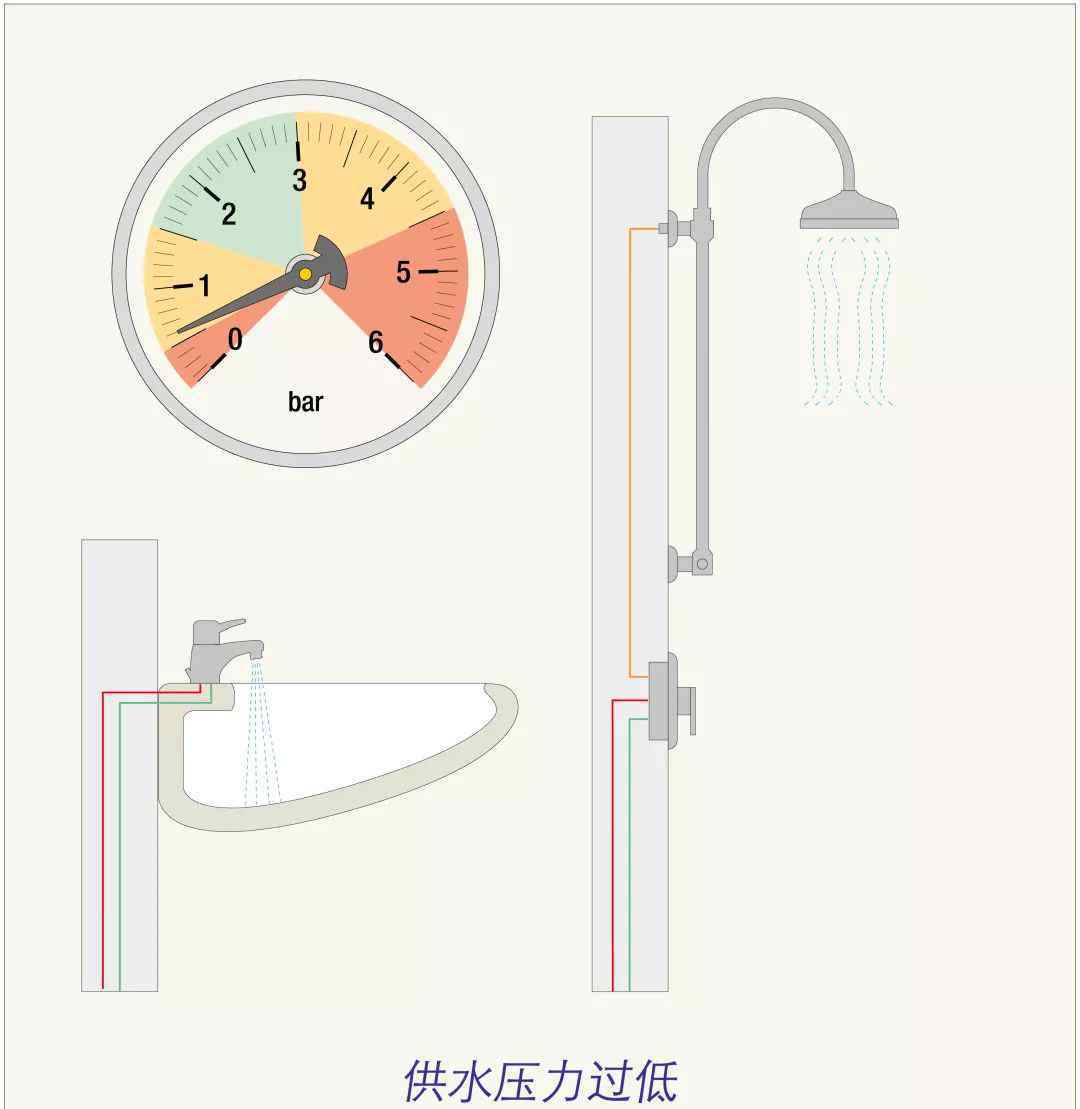

如果供水压力太低，就无法保证每个用户所需的流量。

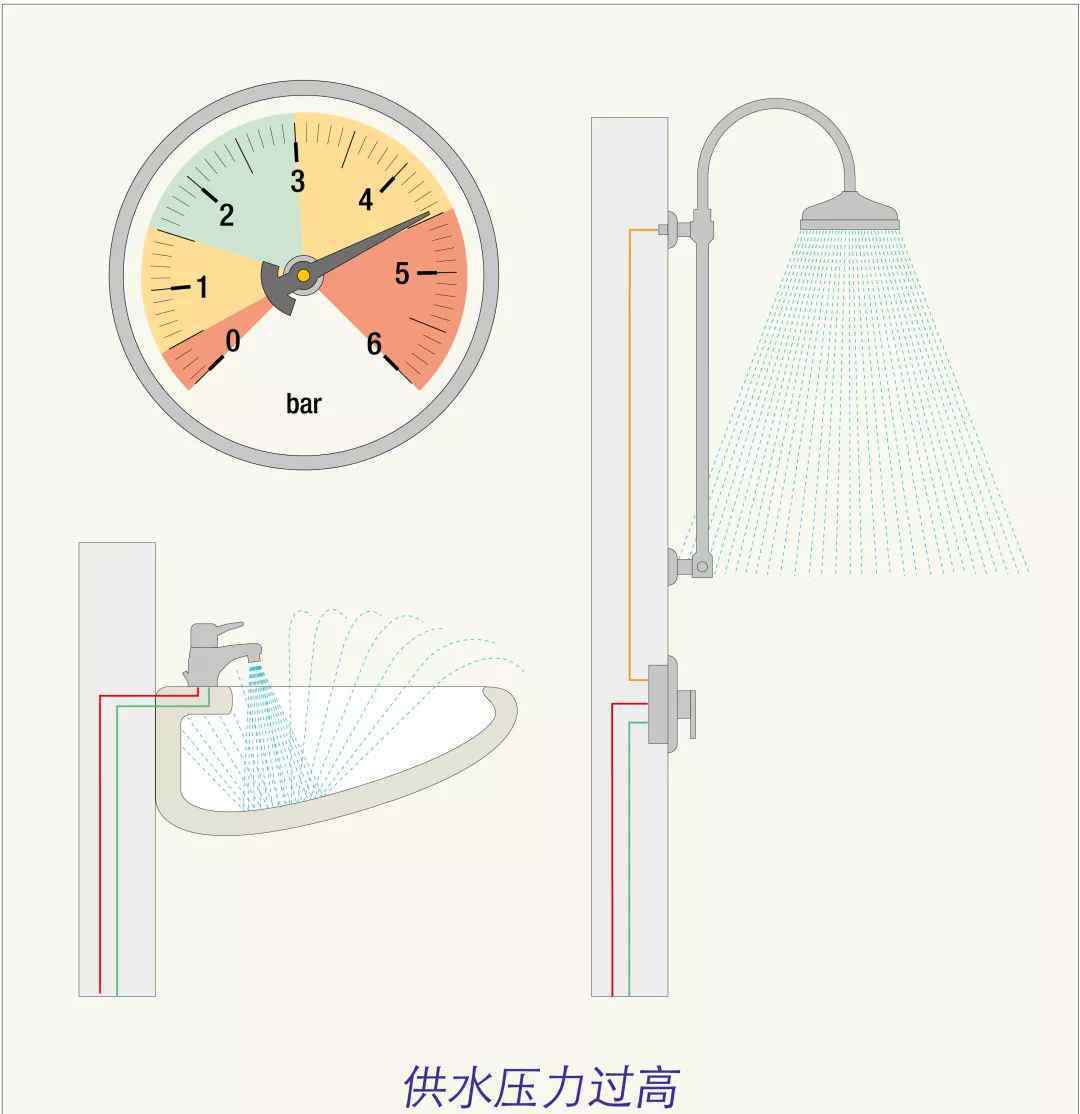

相反，如果供水压力过高，会产生噪音，用水设备和供水管网会磨损甚至损坏。

设计压力

它是每个用户进入家庭所需的最小工作压力，也是供水管道设计和选择的依据。

此外，在选择时应考虑市政管网的压力和供水系统的类型和规模。

因此:

如果自来水压无法使用户获得设计压力，那就要用到增压系统“加大”压力值；反之，如果自来水压过高，就要安装适当的装置比如减压阀，使压力回到设计值。

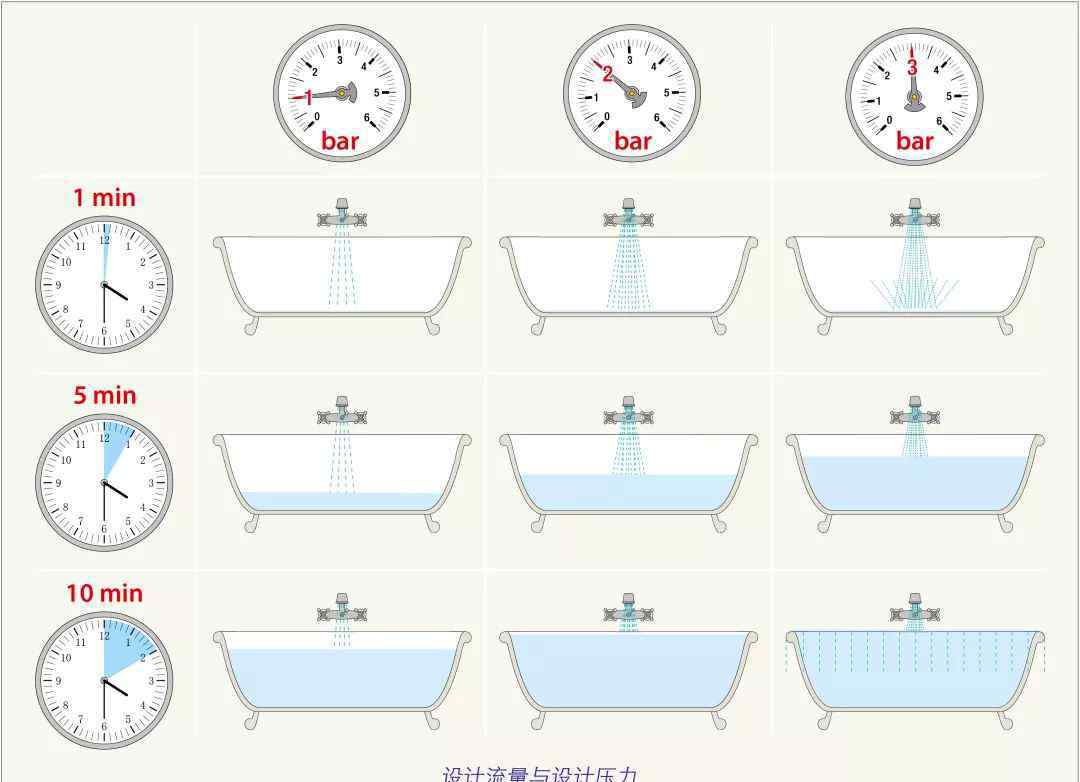

设计流量

生活用水系统设计选型要考虑的流量是指设计流量，不同于总流量，因为所有用水点同时用水的概率很低。

实际上，总流量是每个单个装置的额定流量之和，而设计流量是通过适当的折减系数来计算的。

这个系数是考虑用户同时用水概率的因素。

加压系统

增压系统(或增压设备)的任务是:

将压力加大到一定值，以保证向每个用户正常供水；随用水要求的变化保证用户的正确流量。自来水管网压力不足时；需要由储水罐供水时；要想通过水泵获得单级或多级压力的提升，要根据以下参数做出选择：G = 设计流量H=所需最大压力与增压设备上游的压力之差所以，泵的扬程（H）要根据增压设备的具体安装类型进行计算。

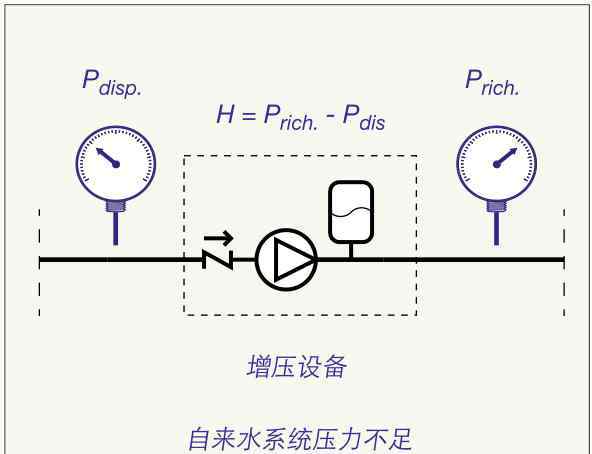

1.自来水系统压力不足

增压设备的升力等于所需压力(压力)之间的差值。)和自来水系统(Pdisp)可提供的压力。).

根据所需的升程选择增压设备的类型可能会导致压力高和运行成本增加的问题。

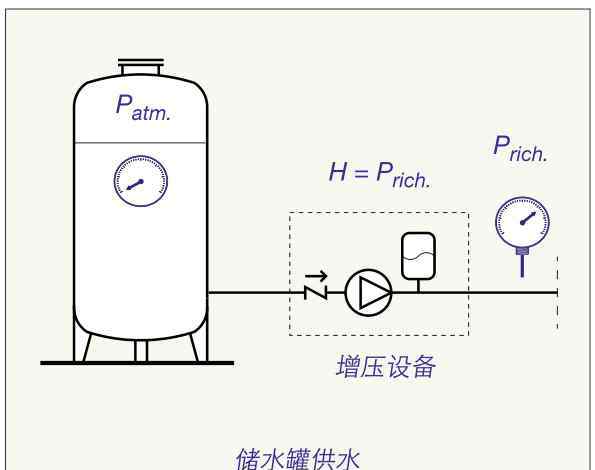

2.储水罐供水

增压设备的升程等于所需压力(Prich。)，因为一般来说，水箱的蓄水压力相当于大气压。

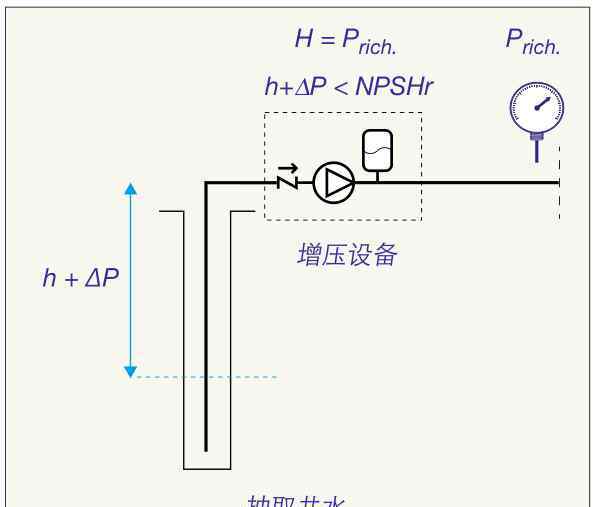

3.抽水

增压设备的扬程应等于所需的压力值，因此验证泵的泵送能力非常重要。

一般来说，该值由制造商的NPSHR(所需的净正吸入压头)缩写，意思是“所需的气蚀余量值”。

此外，还要检查井的静压高度和泵管的压力损失(δ p)之和是否低于制造商指示的NPSHr值(一般为15-20%)。

如果要求吸入压力大于NPSHr，可以在井中安装潜水泵。

在生活用水系统流量变化较大、间断用水的情况下，用于保证所需流量的三种增压设备一般包括:

一个或多个水泵；

一个或多个压力水箱；

抽水收集器、压力传感器、压力表、液压连接附件及各种固定件、配电柜。

压力罐也叫恒压罐，它的作用是利用内部储存的水来降低泵的启动频率。储水压力可由空气体或弹性膜材料(膜)维持。

根据所用水泵和水箱的类型，增压设备分为以下几类:

1.一个或多个固定频率泵和空气动恒压罐。

2.一个或多个固定频率泵和隔膜式恒压罐。

3.一个或多个变频泵。

前两种系统也称为变压系统，泵的启动和停止由压力值固定的压力开关控制。

当检测到最低压力值时，压力开关指示泵启动，泵将运行，直到达到设定的最大压力极限。因此，系统压力在这两个限值内变化，差值一般在0.5-1 bar之间，以防止使用时供水压差过大。

第三种系统是恒压型，因为泵的启动和调节是由与压力传感器相连的电子调节器控制的。

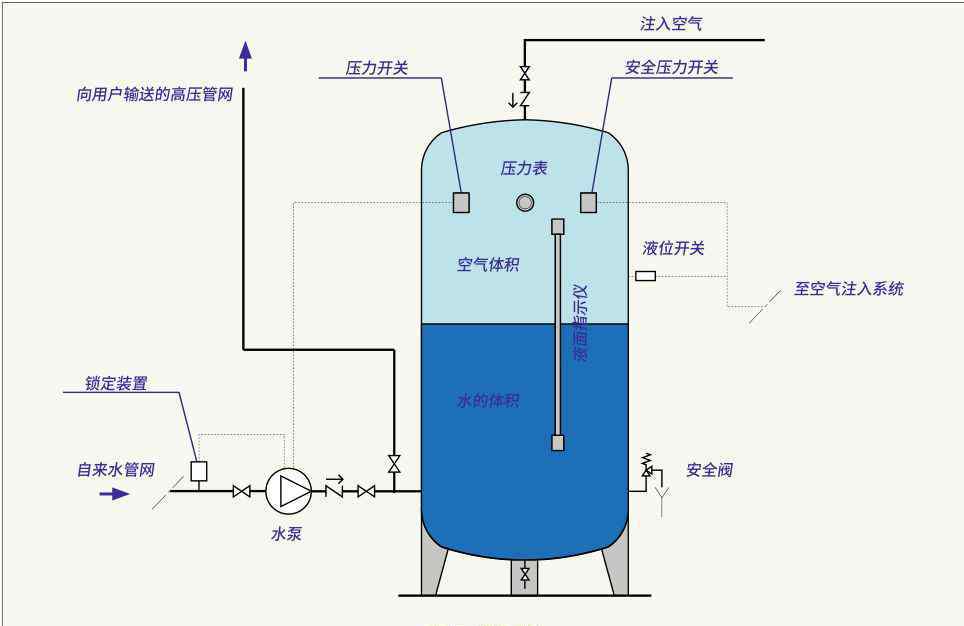

空气动恒压罐

定压水罐

用来储存必要的水。

水泵

应根据前面介绍中提到的标准进行设计和选择。

压力开关

制动装置

气体处理系统

1.通过自动供气；

2.通过压缩机；

3.来自压缩空空气管网。

通过自动供气装置注入空气体

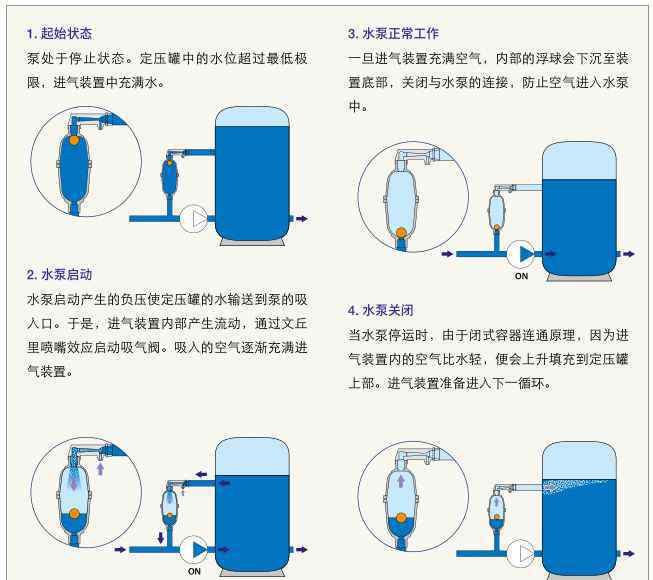

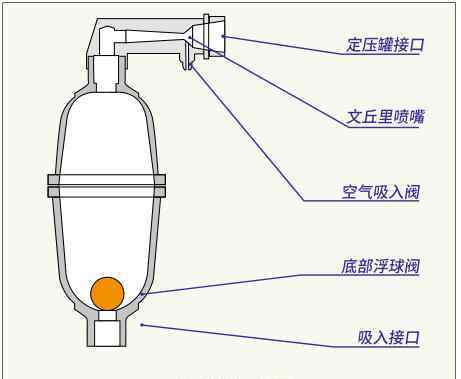

自动供气装置主要由一个带底部浮阀和吸入阀的小容器组成。当水流过进水阀时，空气体会因文丘里效应而被从外部吸入。该装置用于保持水箱的气垫高度，其工作原理如下示意图所示。

自动供气装置适用于水泵正常工况下的系统，利用水泵的启动来发挥其作用。当泵端为吸入负压时，能保证其正确运行；如果吸入端为正压，压头不应超过5 m水柱。

如果自动供气装置不能与泵的吸入口物理连接，则不能与潜水泵结合使用。

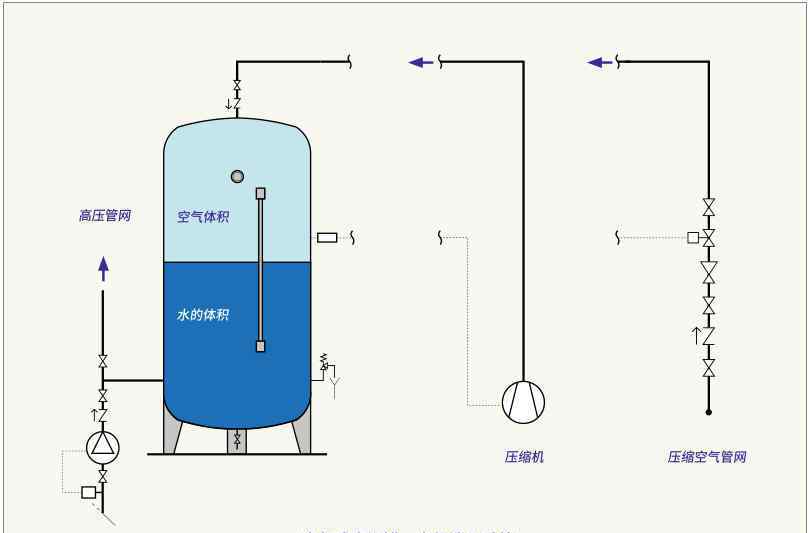

通过压缩机注入空气体

压缩机

建议安装一台无润滑压缩机，配有合适的空空气过滤器。

液位开关

用于启动压缩机(当空气体液位超过液位开关的控制液位时)控制气垫高度，并关闭压缩机(当水位低于设定液位时)。

安全压力开关

当超过罐中的最大增压时，防止压缩机启动(或停止已经启动的压缩机)。

该系统一般用于工业生产，在工业生产中，为了满足生产要求，设置了压缩空空气管网。

此外，还需要使用止逆设备，因为可能的负压会导致恒压箱内的水回流到压缩空空气管网。

该增压系统包括:

水泵压力开关

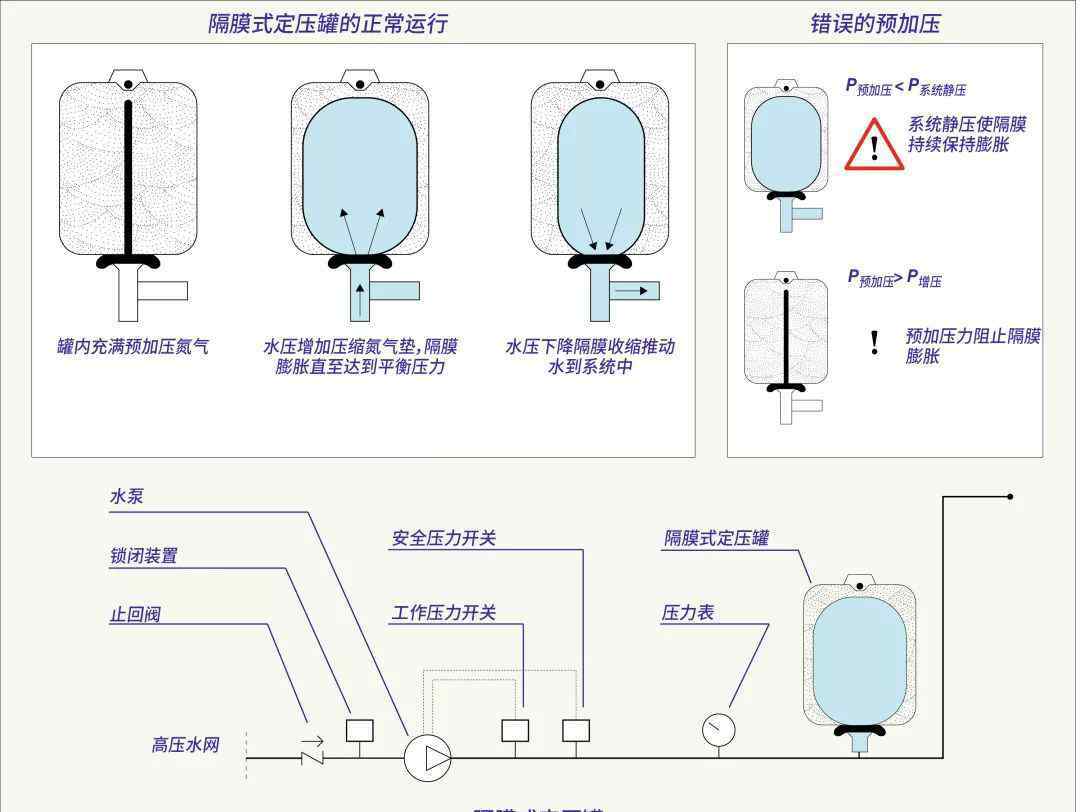

该系统类似空气体式恒压罐，但与前者不同的是空气体总是与水接触。该系统中使用的恒压罐通过天然或人造橡胶膜将空气体与水分离。

氮气预装在罐中，以防止内表面氧化。

加载气体的初始压力，也称为预加压，应略低于加压的最小压力，同时应略高于系统的静压，以防止负压。

p系统静压

如果预压力低于系统静压，不仅会使隔膜不断膨胀，还会造成下游水柱被清除空的危险。

如果预压力高于增压压力，则不能使用恒压箱中隔膜的膨胀，从而导致系统压力过高的危险。

打开泵，水会将气体压缩到恒压罐中，直到达到预设的最大压力。随着用户的水需求，“存储”压力在泵的启动和停止间隔期间将水推到系统的用户端。

为防止泵空旋转，最好使用锁定装置(与常用设备配合使用):例如，打开水箱的吸水泵的液位开关，或连接自来水系统或恒压水箱的增压泵的压力开关(低压调节)。

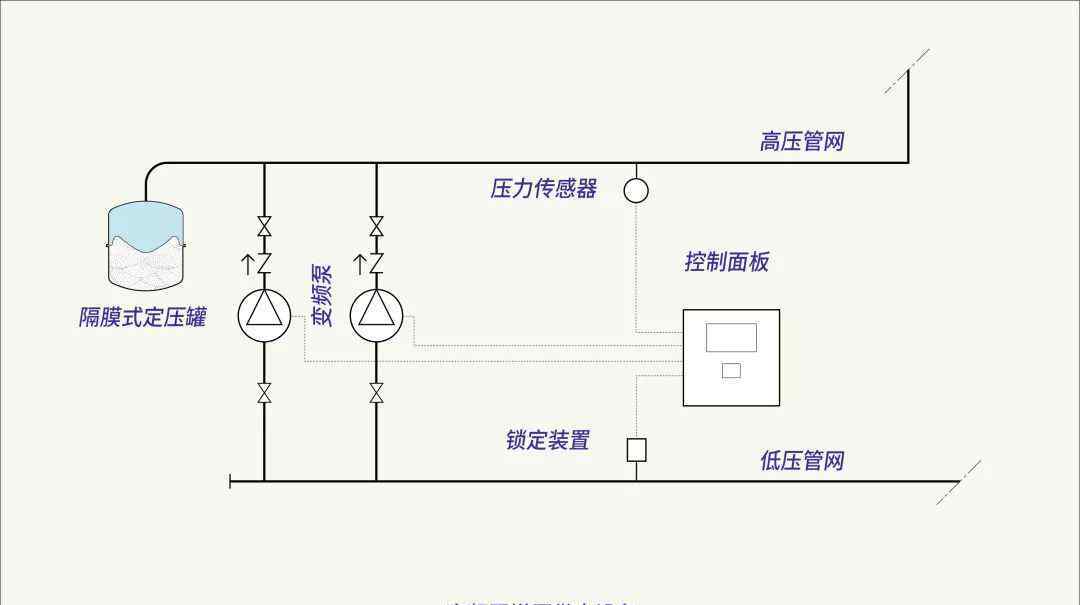

一台或多台变频泵;压力传感器:控制面板;隔膜式定压罐;

该系统主要由一台或多台性能相同的变频泵并联组成。只有由大功率泵组成的高性能部件才与一个小泵(称为Jockey补给泵)串联，以满足低流量要求，而无需启动主泵。

通过控制泵的开度和调节转速，该设备可以实现长时间的流量供给。

所有泵以最高速度运行时达到的最大流量需要等于设计流量。

最小流量是最小泵以最低速度工作时的流量。

为了保证流量低于最小流量(滴水或取少量水)，设备一般采用隔膜式恒压罐。

后者的设计和选择通常是制造商的责任，根据前一条中描述的类似规则，但也考虑到可以保证的最小流量。所以增压设备的恒压箱很小。

对于变频泵供水设备，应增加锁定装置，以防止空转动的危险。如果泵从打开的水箱中抽水，可以使用液位开关，如果泵从水管网或压力罐中抽水，可以使用低压开关。

压力值几乎保持恒定；

通过这些连续的调整，下游压力可以被控制并保持在规定的范围内。
