经纬仪是框架空线基础工程中的主要测量仪器之一，可用于测量水平角、垂直角、距离和高程。经纬仪种类繁多，结构也是多种多样。普通经纬仪一般有光标和光学两种。目前输配电线路工程测量主要采用RTK或全站仪，但也有施工单位采用经纬仪进行测量。大多数经纬仪测量使用光学经纬仪和电子经纬仪。这一次主要是详细描述经纬仪测量。如果需要学习其他测量方法，以后会寻找机会再次介绍。

线路工程中常用的光学经纬仪有几种，如DJ1、DJ2、DJ6。

“D”和“J”分别是大地测量和经纬仪汉语拼音的首字母，数字“1”、“2”和“6”表示仪器的精度等级，即这类仪器一次测回水平方向的误差，用秒表示。数字越小，仪器精度越高。

数字刻度盘读数(1)

J2经纬仪有两种读数窗口，其中一种如上图(1)所示。从上窗口的中间或左边数读171整度，上窗口小间隙中的数为整十位数分数；在左窗口，左边的数字是整分数，右边的数字是整十秒，从顶部到指标线的单个秒数是整秒。

千分尺上上下刻总共600个网格，每个网格为1″，总计10′，左边的数字除以，右边的数字乘以10″，然后指示线上的网格数以秒计。刻度盘上的读数加上千分尺上的读数之和都是正确的读数。如上图:9′+2×10 ″+ 6 ″= 9′26″

数字刻度盘读数(2)

1)当小窗口中的读数为4或5时，窗口中的左或中值应为整数度。

2)当小窗口中的读数为0、1、2，左侧的整体度数可能不可见时，此时应读取右侧或中心值。

3)当值3出现在小窗口时，以上读数度数一般在中间位置。

另一种是如上图所示，根据最近的一对带度数的直径分割(两者相差180)，就像分割线标注的度数就是要读的度数；正负图像线之间的网格数乘以10，这是10位数的整数部分，小于10 '的余数可以在千分尺上读出。

图一

图二

调整方法:

1.首先，调整阅读尾轮(8)，使右图中的左窗口位于零虚线位置；

2.用望远镜上下旋转进行粗调，使读数窗口出现如图A所示，固定好镜筒；

3.用微调旋钮(9)调节窗口中、下方格三根竖线的上下对中，如图B所示；

4.当满足下图时，为90° 0 ' 0 "，镜筒处于水平状态或镜筒中线与塔尺垂直。

1.瞄准轴水平时的视距测量

3.分坑方法:

1)在中心点p安平经纬仪和望向邻塔位置中心桩无误后，固定水平度盘，获得初始水平角:×××并记录；

2)然后将仪器向前转动45°(初始角度加45°)，确定两个辅助桩K ⅲ和K ⅰ，继续向前转动135°，确定两个辅助桩K ⅳ和K ⅱ。

13)沿着pkiii的方向测量L1和L2到点p的水平距离，以确定点d1和d3，

4)然后把尺的长度取为2d，两端分别放在d1和d3点，用手勾住卷尺的中间部分，拉直得到d2点，再折向另一侧得到d4点，D1点和D4点的连线即为坑位。

5)使用相同的方法，可以分别确定剩余三个凹坑的位置。

1.用等距法观察垂度:

等长法，称为平行四边形法，是最常用的方法。

A.当用不同长度的方法观察垂度时，选择从垂度板的结合点到悬挂点一侧的距离a(a≠f，以便观察的切点尽可能接近垂度的最低点)

根据关系式√ a+√ b = 2 √ f，

获取:

其中:

a-观察从锉刀一端选定齿条空线的悬挂点到下垂板的距离。

b-观察另一端架空线吊点到垂度板的距离。

观察文件的松弛度。

b .在观测档另一侧悬挂点垂直下方测量b值，系好垂度板，调整齿条空线张力。当齿条空线与垂度板相切时，中间垂度为施工垂度。

C.当气温变化时，垂度也会变化，可以移动一侧的垂度板来调节和调节量

⊿a=2⊿f √a∕f

例:设f = 8m，a = 4m已知，求b的值。

解决方案:B =(2×ì8-√4)2 = 13.4m

当原垂度板系紧时，设置垂度f=8.0m，a=4.8m，计算⊿a值，因为新垂度值f′= 8.5m，⊿ f = 0.5m .

解决方案:⊿a = 2×⊿f ×(ìa∕f)= 2×0.5 ×(ì4.8/8)= 0.775m

3.用角度法观察垂度:

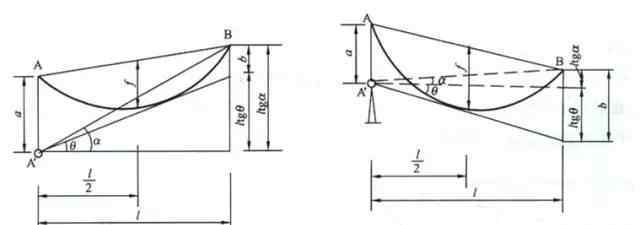

角度法是用经纬仪观测弧垂的一种方法，可分为各种角度观测方法，如移末、移外、移内、移边等。下图中，(a)是齿轮端的仰角观测方法，(b)是齿轮端的俯角观测方法

结束观察方法:

a)经纬仪放置在齿轮端低悬点的下方:

在图中:

a-从仪器中心到a的垂直距离；

F——根据观测垂度时的气温选择的跨度中点垂度；

θ ——仪器视线与导线相切时的垂直角度，仰角为正，俯角为负；

α ——仪器置于A点，对准B点时的垂直角度；

L——跨度，m；

b)经纬仪放置在齿轮端高悬挂点的下方:

Tgθ=-(tgα-b/L)

根据悬挂点的高度差，可以直接计算θ值。

θ=tg-1( h-4f+4√af)/L

其中:H为高:当仪器处于低悬点时，H为“+”

当仪器处于低悬点时，H取“-”

结束观察方法:

1)将仪器垂直放置在观测架空线悬挂下方的点A′处，取长度A；

2)调整经纬仪观测值(根据温度变化)、

3)调整齿条空线的张力，使齿条空线与仪器中的横向导线相切，那么齿条空线中点的垂度就是施工垂度。

4)水平偏转伸缩管，使边线与横线相切，即边线下垂，

5)温度变化时调整观测值:适用范围:

可由公式√ a-√ b = 2 √ f得出:

当b≤0，4f≤a时，角法和异长法不适用，说明角法的适用范围是b < 0，a > 4f，b值越小，该方法的精度越高。

例:将仪器设置在低悬点垂直下方的A '点，已知垂度f = 12.5m米，跨距l = 275m米，悬丝点的高差h = 25.72m米，悬丝点到仪器中心的垂直距离a = 25m米，计算垂度观测角θ。

求解:θ = TG-1 (h-4f+4 √ af)/l

仪器在低悬下取“+”，代入数据:

θ= tg-10.16883=9.58
