靶式流量开关 靶式流量开关

当流体冲向叶片时，叶片摆动，改变磁铁和簧片接触器之间的相对位置，激励接触器闭合或断开。一旦流体中断，叶片返回初始位置，并再次激励簧片接触器。两个磁铁的相互排斥提供了重置流量开关所需的力，接触器返回到之前的状态。

靶式(挡板式)流量开关用于检测空单向或双向流动的气体、油和水，介质中不应有纠缠杂质。当流体流经管道时，挡板偏转，通过调节调节螺栓，单刀双掷微动开关作用于设定流量，输出开关信号；双向检测时，挡板的偏转推动磁性模块上移，带动开关模块动作。用于检测单向流动空气体和水，水中不应有纠缠杂质。当流体按指示方向流过管道时，挡板偏转，使单刀双掷微动开关作用于设定流量，通过调节调节螺栓输出开关信号。设定流量范围宽，调节方便，广泛用于水、气、油等介质的测量。

上海有恒测控上海优恒测控

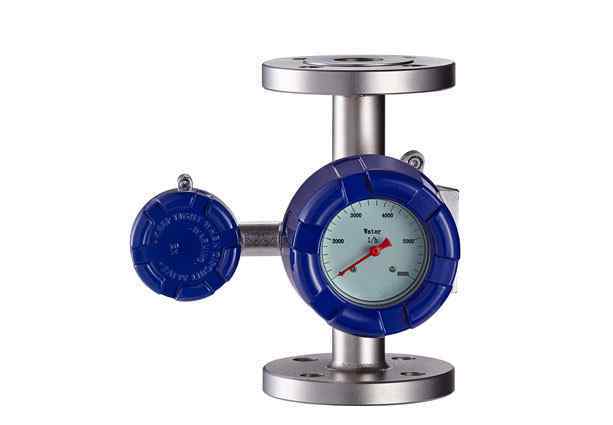

流线型结构设计，坚固耐用。

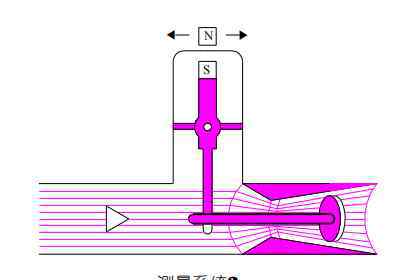

磁耦合测量系统。

安装方向任意，纵横安装任意。多种材料的选择。

测量范围广。

流量显示刻度清晰，读数方便，旋转指针，分度刻度。

安装和使用

1.安装流量开关前，应清除管道内的杂质、焊渣、杂物和脏物。建议使用压缩空气吹洗和清水冲洗。

2.请注意仪器外壳上标注的流体流向，箭头为流出方向。

3.建议安装出口和入口；相当于直管截面直径的5倍，以保证测量的准确性。

流量切换点的调试和调整

1.流量开关出厂前已调试校准，并通过专职检验员检验。

2.第一次和以后使用流量开关时；请轻轻地慢慢打开进水阀，以免损坏流量开关。

3.流量开关的开关点可以在全流量范围内调节，无需断开管道。

4.3型指示灯调试:拧开外壳，绿色窗口表示常闭(N/C)触点，黑色窗口表示常开(N/O)触点。根据你的需要

控制点的流量值，调整测量范围，用螺丝刀为相应的颜色调整控制开关的位置。

5.1型指示器调试:拧开外壳，根据你需要的流量值控制点调整量程，用螺丝刀调整控制相应的颜色

控制开关的位置。

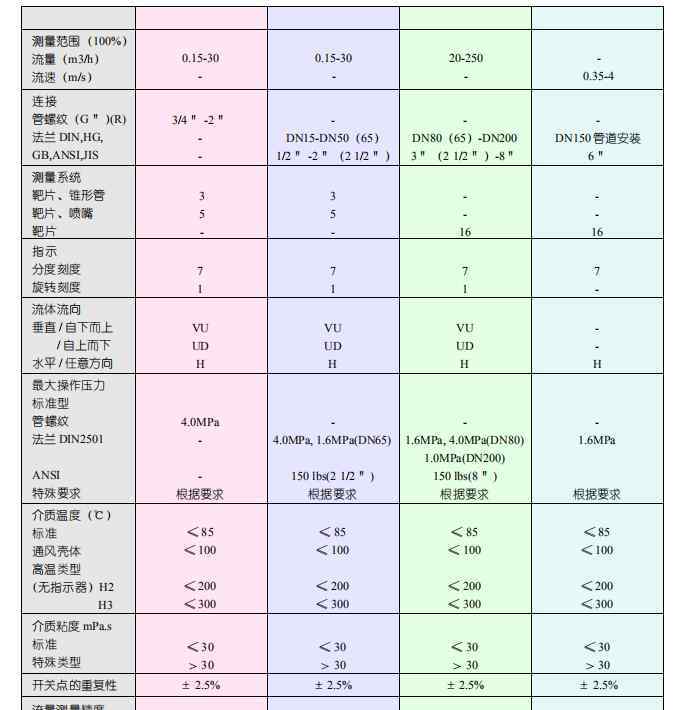

上海优恒测控为您总结流量开关应用中的常见问题及数据参数

1.由于直管段较短，仪器无法正常工作。如果仪器有指针显示，指针会振动。

2.管道里虽然有水，但是不流动，怀疑仪器灵敏度低。

3.流量开关安装在多个分支中。由于管道中的阀门、转弯、法兰接头处垫片安装不当、是否放空(负荷重量)、分支分布不对称，各分支争水，各分支流量分布不能均匀。但用户总是认为各支路流量相等，因此误认为仪表显示不正确，即判断错误。

4.管道内流体振动，有二次流，有大量空气体。

5.因为微动开关本身有一个死区，也就是流量由小变大，由大变小，所需的流量是不一样的。如果死区太大，当下限报警发生时，仪器的启动流量不超过这个死区，仪器无法投入运行，下限报警无法实现。启动流量=死区+下限报警值。

6.小流量开关:由于流量小，施加在传感器上的力小，流量开关本身消耗的能量不能忽略。虽然有些开关可以在现场设置小信号报警，但不可靠。对于小流量开关，原则上必须能适应小流量，小信号报警是设定结果，不是人为调整。
