数字信号处理器 雷达数字处理器与数据处理器

三维监视雷达数字信号处理器硬件技术

雷达信号处理器(RSP)可以同时处理多个波束，以提取服务使用的3D监视雷达系统中的高度(海拔)信息。为了满足雷达信号处理的要求，实现了一个具有八个并行处理通道的本地SHARC数字信号处理器(DSP)板。

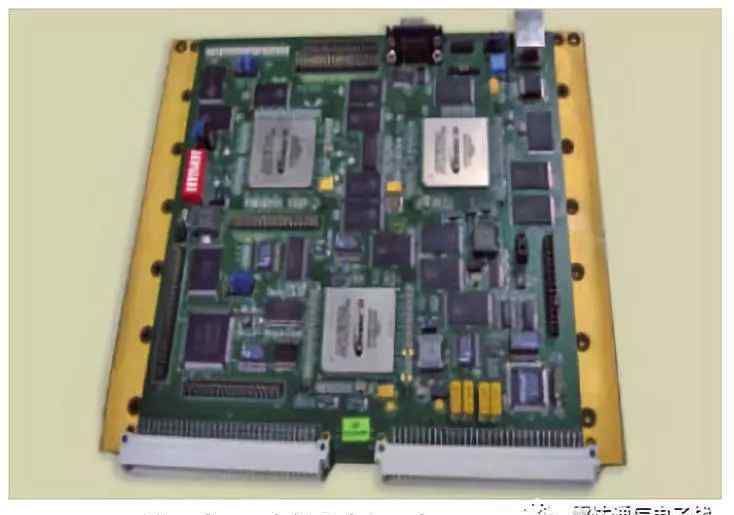

SHARC DSP板采用高标准6UVME 64x电路板的形式，由主板上的两个ADSP2106x处理器和两个SHARC PAC模块作为子板组成，每个子板由八个ADSP2106x处理器组成。主板做成12层板，子板做成8层板。

DSP板执行以下实时核心处理任务:

数据分割和分配过滤模式，如移动目标探测器(MTD)，移动目标指示器(MTI)等。地图建立/非MTI检测影像生成收集处理的数据并将检测报告传输到数据提取器ECCM处理

主板上的第一个处理器从传感器收集数据。第二处理器从计算节点收集处理后的数据，并将其与后续雷达子系统连接。子板上的处理器用作处理/计算节点。处理器通过处理器链路端口连接，实现点对点批量数据传输。

显著特征:

SHARC 0可通过链接端口从VME主机或另一个SHARC板上以512 K x 8位或1M x 8位FLASH存储器启动。所有其他SHARC和SHARC PAC通过连接到SHARC 0的链路启动。每个板载SHARC都提供512 K x 32位零等待状态SRAM。VME总线接口，可访问SHARC 0及其本地存储器。RS 232接口，用于串行通信。该接口可从SHARC 1访问。SHARC和SHARC PAC可通过前面板复位开关，VME系统复位和VME P2连接器进行复位。通过VME写入寄存器也可以重置SHARC 0。前面板上的SHARC和SHARC PAC标志的LED指示灯。处理器和SHARC PAC与链路端口相互连接。网络拓扑非常灵活，网络可以扩展到多个单板。

紧凑型低功耗可编程门阵列单板数字信号处理器

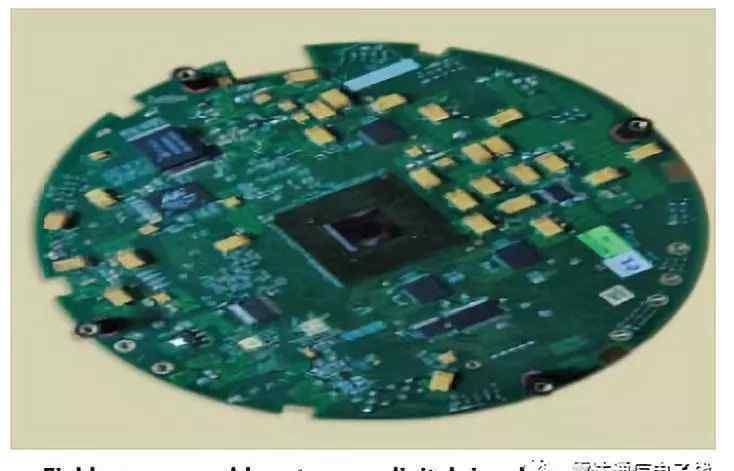

DRDO为便携式电池供电雷达应用成功设计并实现了一种高度小型化、低功耗、鲁棒且可编程的数字信号处理器。整个信号处理器子系统采用现场可编程门阵列(FPGA)技术在单层和多层PCB上实现。这种片上系统(SOC)技术已经被DSP采用。

DRDO开发的电子设计自动化软件工具为实施前的设计更改提供了灵活性，并在不修改硬件的情况下纳入了系统内迭代。

FPGA的速度和处理增益可以实时处理复杂的信号处理器算法，包括数字脉冲压缩、复杂滤波、长距离FFT和计算密集型算法，同时通过恒定虚警率(CFAR)保持良好的检测性能。这一设计已被BFSR-SR(4 W)，低水平轻型雷达(LLLR7 W)、3D LLLR(10 W)、毫米波防撞雷达(MMW-CAR；8瓦)9 .

雷达数据处理器

雷达数据处理器(RDP)是现代雷达系统的重要子系统，由实时计算机软件和一套算法组成。它可以根据连续的雷达探测自动识别、估计运动学和跟踪目标。DRDO为所有本地雷达系统开发了RDP，其特点总结如下表所示。

雷达系统

雷达处理器的特性

战场近程监视雷达

跟踪缓慢移动的目标，如爬行的人、单个行走的人和车辆组

线性卡尔曼滤波器

用于估计数据关联的全局最近邻(GNN)方法

低层轻型雷达和三维轻型雷达

用两个卡尔曼滤波器交互多模型(IMM)

GNN估计和数据关联方法

敌我识别数据协会

提取目标高度信息

海上巡逻机机载雷达

卡尔曼滤波和新的启发式方法在空海对海模式下跟踪

小目标模式下的潜望镜跟踪

通过杂波抑制技术最大限度地减少误差轨迹的产生

3D空军事监视雷达

使用带有两个卡尔曼滤波器的IMM来实现所需的轨道精度

目标机动过程中的跟踪

GNN和匈牙利分配算法之间的相关性和数据关联

3D海军监视雷达

用IMM和两个卡尔曼滤波器进行航迹估计

严格的启发式跟踪开始标准压制

海面目标跟踪的虚假轨迹

多功能雷达

在空中，IMM用于目标跟踪估计和导弹制导

自适应更新速率和操纵机动目标

武器定位雷达

扩展七状态卡尔曼滤波器

目标运动参数的估计
