实验名称:华为vrrp配置

实验目的:为了实现路由器的冗余，当其中一个三层交换机坏了，PC仍然可以正常上网

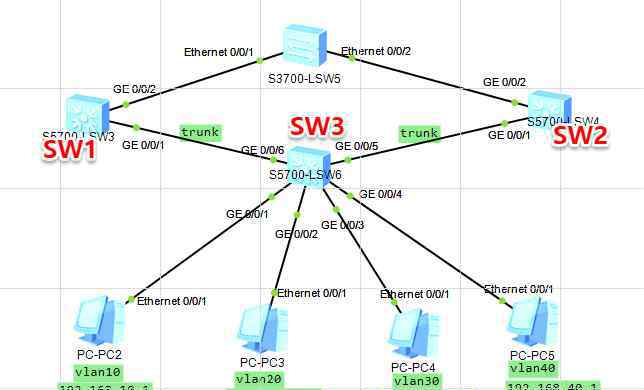

实验拓扑:

SW3配置步骤

想法:创建vlan10 20 30 40，分别给vlan10至40添加端口01、0 2、0 3和0 4。

端口05和06的中继模式允许所有vlan通过

[华为]sysname sw1

创建vlan

[sw1]vlan批次10 20 30 40

加入vlan10

[sw1]千兆以太网间0/0/1

[sw1-千兆以太网0/0/1]端口链接类型访问

[sw1-千兆以太网0/0/1]端口默认vlan 10

加入vlan20

[sw1-GigaBiethernet 0/0/1]inter gi 0/0/2

[sw1-千兆以太网0/0/2]端口链接类型访问

[sw1-千兆以太网0/0/2]端口默认vlan 20

加入vlan30

[sw1-GigaBiethernet 0/0/2]inter gi 0/0/3

[sw1-千兆以太网0/0/3]端口链接类型访问

[sw1-千兆以太网0/0/3]端口默认vlan 30

加入vlan40

[sw1-GigaBiethernet 0/0/3]inter gi0/0/4

[sw1-千兆以太网0/0/4]端口链接类型访问

[sw1-千兆以太网0/0/4]端口默认vlan 40

[sw1-千兆以太网0/0/4]q

配置中继模式

[sw1]千兆以太网间0/0/6

[sw1-千兆以太网0/0/6]端口链路型中继

[sw1-千兆以太网0/0/6]端口中继允许-通过vlan all

[sw1]inter gi 0/0/5

[sw1-千兆以太网0/0/5]端口链路型中继

[sw1-千兆以太网0/0/5]端口中继允许通过vlan a

配置sw2

& lt华为>。[计]系统复制命令（system的简写）

创建vlan

[华为]vlan批量10 20 30 40

为每个vlan配置Ip地址

[华为]内部vlan 10

[华为-Vlanif10]ip地址192.168.10.253 255.255.255.0

[华为-Vlani F10]内部虚拟局域网20

[华为-Vlanif20]ip地址192.168.20.253 255.255.255.0

【华为-Vlanif20】VLAN间30

[华为-Vlanif30]ip地址192.168.30.253 255.255.255.0

【华为-Vlanif30】VLAN间40

[华为-Vlanif40]ip地址192.168.40.253 255.255.255.0

将vlan40添加到组中并配置vrrp

vrrp配置虚拟IP

[华为-Vlanif40]vrrp vrid 40虚拟-ip 192.168.40.250

配置优先级

[华为-Vlanif40]vrrp vrid 40优先级150

配置链接跟踪

【华为-vlanif 40】vrrp vrid 40轨道接口gi0/0/2降低100(如果gi0/0/2端口状态变为down，优先级降低100到50)

为相同的操作配置vlan30

[华为-Vlanif 40]VLAN间30

[华为-Vlanif30]vrrp vrid 30虚拟-ip 192.168.30.250

[华为-Vlanif30]vrrp vrid 30优先级100

[华为-Vlanif30]vrrp vrid 30轨道接口千兆以太网0/0/2减少100

开启vlan10的vrrp功能

【华为-Vlanif30】VLAN间10

[华为-Vlanif10]vrrp vrid 10虚拟-ip 192.168.10.250

开启vlan20的vrrp功能

[华为-Vlani F10]内部虚拟局域网20

[华为-Vlanif20]vrrp vrid 20虚拟-ip 192.168.20.250

Gi0/0/1配置为中继模式

[华为-Vlanif20]inter gi0/0/1

[华为-千兆以太网0/0/1]端口链路型中继

[华为-千兆以太网0/0/1]端口中继允许-通过虚拟局域网全部

sw1

将vlan10的vrrp优先级配置为20到150

Vlan30 40开启vrrp

& lt华为>。

& lt华为>。[计]系统复制命令（system的简写）

[华为]vlan批量10 20 30 40

[华为]内部vlan 10

[华为-Vlanif10]ip地址192.168.10.254 255.255.255.0

[华为-Vlani F10]内部虚拟局域网20

[华为-Vlanif20]ip地址192.168.20.254 255.255.255.0

【华为-Vlanif20】VLAN间30

[华为-Vlanif30]ip地址192.168.30.254 255.255.255.0

【华为-Vlanif30】VLAN间40

[华为-Vlanif40]ip地址192.168.40.254 255.255.255.0

[华为-Vlanif40]q

[华为]inte gi 0/0/1

[华为-千兆以太网0/0/1]端口链路型中继

[华为-千兆以太网0/0/1]端口中继允许-通过虚拟局域网全部

[华为-千兆以太网0/0/1]问

[华为]内部vlan 10

[华为-Vlanif10]vrrp vrid 10虚拟-ip 192.168.10.250

[华为-Vlanif10]vrrp vrid 10优先级150

[华为-Vlanif10]vrrp vrid 10磁道间gi 0/0/2减少100

[华为-Vlani F10]内部虚拟局域网20

[华为-Vlanif20]vrrp vrid 20虚拟-ip 192.168.20.250

[华为-Vlanif20]vrrp vrid 20优先级150

[华为-Vlanif20]vrrp vrid 20磁道间gi0/0/2减少100

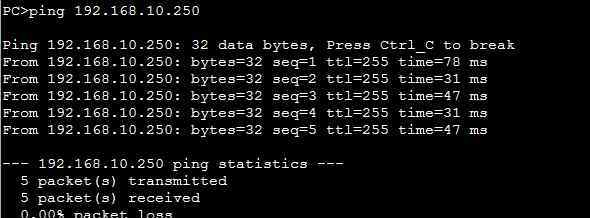

验证:实现全网通

打开调试

& ltsw1>。终端监控

& ltsw1>。终端调试

& ltsw1>。调试ip icmp

& ltsw1>。[计]系统复制命令（system的简写）

[sw1]信息-中控台频道监视器

承包出去
