装修图纸有哪些，你都不知道？你是怎么装完

虽然家居装饰行业的设计图纸，无论在图纸格式，还是图例等方面，还远不如建筑图纸那样详细规范，也没有一个严格的统一标准，各公司也大多有自己不同的表达方式，但所涉及的种类，还是有一些默认的规定的。

1

原始建筑测量图

要装修一套房子，首先要对房子本身的情况做一个详细的调查了解，所以“量房”环节是必不可少的。量房之后，可以取得关于房屋的具体尺寸，以方便在后续设计中计算工程量。测量完之后绘制出相应的建筑测量图。

主要包括：

①房间的具体尺寸、墙体厚度、层高；

②房间梁柱位置尺寸、门窗洞口的尺寸位置；

③各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目。

原始建筑测量图是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。因此要重视原始建筑测量图的制作。

1方案图和效果图

在家装设计图纸中，按照业主和施工方的使用，一般分为两大类，方案图和效果图。

一般来讲，家居设计首先需要方案图。方案图主要包括平面布置图、顶面平面图、墙面展开图等。方案图一般是设计师最早与消费者交流使用的图纸。

2

平面布置图

平面布置图是设计师最早与消费者交流使用的图纸中最重要的就是总平面布置图了。

通常，室内总体布局、区域划分、地面材料、人流线组织、家具的摆放位置、拆砌墙示意等众多内容，都会在总平面布置图中体现。

平面布置图应具备：

①墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸；

②各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等；

③室内、外地面标高、墙体厚度应注明；

④如有楼梯，标明平面位置的安排、上下方向示意及梯级计算；

⑤门的开启方向；活动家具布置及盆景、雕塑、工艺品等的配置。

3

天花吊顶布置图

顶面平面图就是天花吊顶的造型与灯具布置等内容的图纸，业主可以通过该图，了解顶面造型是否与空间和谐以及灯具选择的大概情况。

天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一。

它要求标明：

①天花造型的尺寸定位、灯具位置及详图索引。

②标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

墙面展开图，一般表现的是各墙面的立面设计情况。比如电视背景墙的设计风格与造型特点等，都要通过该图得到充分的表达。

虽然，绘制方案图的方法，大多和施工图一样，但一般要比施工图简化很多，一般没有太详细的尺寸与结构表示。也有设计师喜欢用手绘的方法来绘制方案图。

4

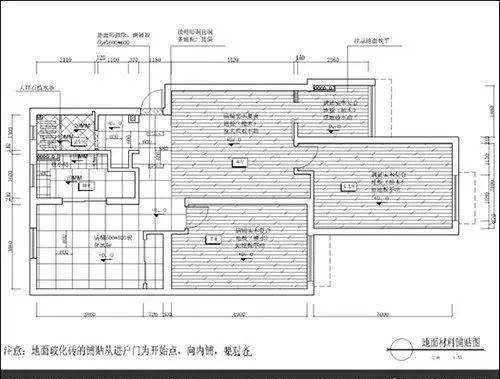

地面材质图

地面材质图，顾名思义是关于地面材质的任何内容的。

它要求标明：

①需要铺设的地面材料种类；

②地面拼花、材料尺寸及不同材料分界线。

在设计师做出的方案得到业主认同后，就需要开始制作效果图了，也叫透视图。效果图因其直观、逼真的三维立体图面效果，更便于普通消费者理解设计方案的含义（也是大家最常见的那种，一眼就能看出未来装修是个什么样的图纸）。

5

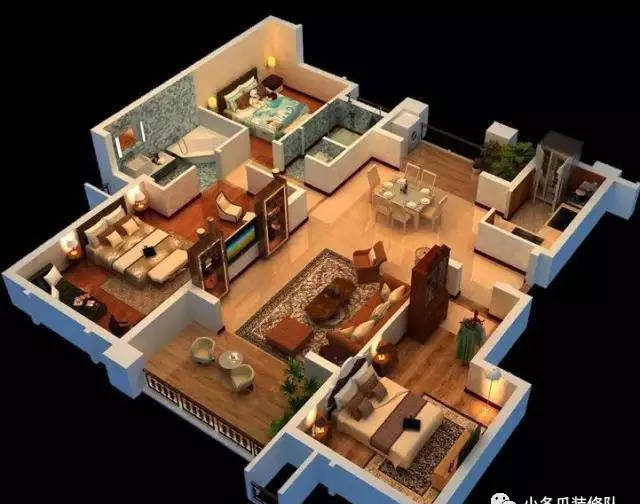

3D户型图

从室内设计来看，3D室内设计能更直观地表现出设计者的理念和成果，让用户更加清晰明了，以便用户选择更适合自己家的室内装潢设计风格和样式。

6

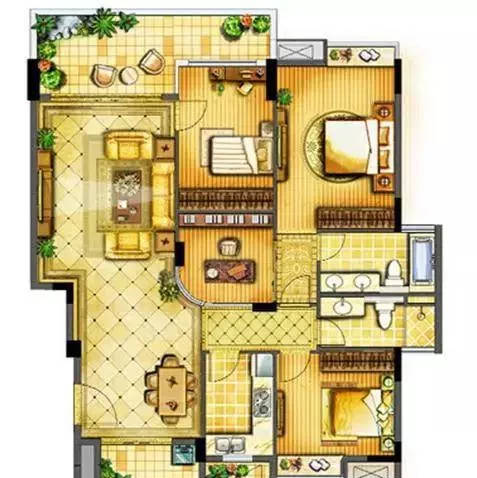

平面效果图

尽管现在3D效果势头猛烈的当下，平面效果还是不可或缺的。当然平面效果图的表现方式就很多了，有俯视平面效果图，也有电脑制作的彩色版，有些设计师甚至能手绘出彩色的空间效果。

它需要注意很多：

①空间配色最好不要超过三种，其中白色、黑色不算色。

②金色、银色可以与任何颜色相陪衬，金色不包括黄色，银色不包括灰白色。

③在没有设计师指导的情况下，家居最佳配色灰度是：墙浅，地中，家私深。

④厨房不要使用暖色调，黄色色系除外。

⑤禁忌用深绿色的地砖。

⑥坚决不要把不同材质但色系相同的材料放在一起，否则，您会有一半的机会犯错。

⑦想制造明快现代的家居氛围，那么您就不要选用那些印有大花小花的东西（植物除外），尽量使用素色的设计。

⑧天花板的颜色必须浅于墙面或与墙面同色。当墙面的颜色为深色时，天花板必须采用浅色。天花板的色系只能是白色或与墙面同色系。

⑨效果图设计空间非封闭贯穿的，必须使用同一配色方案；不同的封闭空间，可以使用不同的配色方案。

效果图通过消费者的认可后，就要进行施工图的绘制。人们看的最多的就是效果图，却往往忽视了施工图，其实施工图才应该更加注意！

施工图一般来讲不是给业主看的，但施工人员通常必须以其为指导进行施工。俗话说“外行看热闹、内行看门道”，一个设计的好坏，在内行人看来，更重要地是看其施工图的质量与水准。

施工图，最简单的理解就是指导施工的图纸。也就是说，是工程正式施工前，由设计人员在图纸上先将工程以一种图纸语言的形式，进行工程施工的演习。虽然是“纸上谈兵”但其作用却绝对是不可低估的。

施工图可以理解为方案图的深化。一般施工图是在方案图的基础上，对尺寸、材料、施工做法等作进一步的细化与表示。

另外，施工图还要包括陈设与设备平面图、给排水平面图、供暖平面图、电气平面图、开关插座布置图、通风系统与空调图等有关专业图纸。

通常，施工图要细致入微，除了要有详细尺寸与材料标注的平面、顶面、墙面图纸外，还要对重要结构部分绘制详图。节点图、大样图、剖面图等，都是施工图中对施工方法进行详细说明的语言。

施工图往往最后决定着工程质量的优劣，故一般好的公司都很注重施工图的绘制。如果施工图绘制不详细、校对审核等过程不完善，都可能造成施工无序、成本核算不清晰等问题，极易产生纠纷。

7

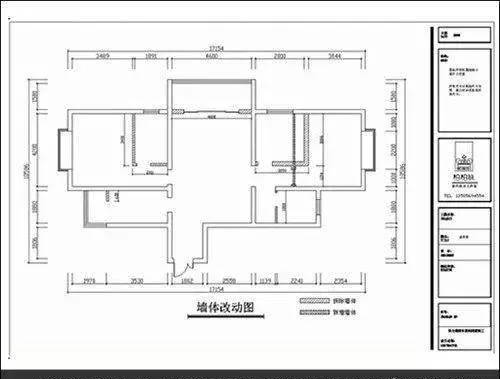

建筑改建平面图

建筑改建平面图是根据设计方案将需要改动结构的墙体在图纸上标明的标识，比较常见的表示方法是在图纸上可以用虚线表示需要拆除的墙体，深色表示改建的墙体。

8

强弱电布置图

强弱电布置图是设计图纸中十分重要的一部分，包括了居室内部所有强电和弱电的布置的。房间里所有开关的位置，及每个开关所控制的电器、灯源。

业主在查看图纸时，需要注意的是插座的位置、数量，位置的安排要根据实际使用的方便性安排。

综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响正常使用。在此同sir需要提醒大家的是：在数量上也不能一味地追求节俭，要根据家中电器的数量和种类安排，还要适当地留出富余。

9

给水走向图

给水走向图是关于厨房、卫生间等处的给排水线路的布置图、给水管道的管径尺寸、取水位置及高度、管线排布系统等是该图的重点。在水路施工中要十分注重，要以此图为基础。

10

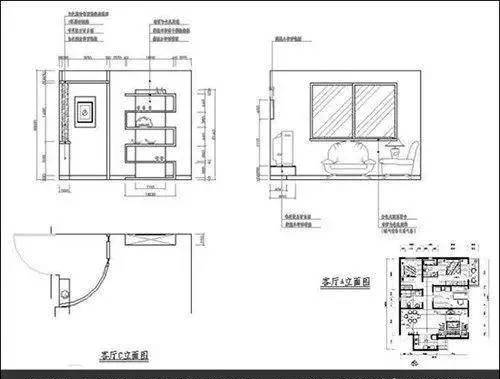

立面图、局部放大图和节点详图

立面图、局部放大图和节点详图即从水平的角度看到的房间局部的剖面的图纸。

它包括：

①墙体定位尺寸，各部位装饰墙面造型的立面图形、尺寸、构造材料、面层材料名称;

②各房间、各部位固定家具造型的立面图形、尺寸、构造材料、面层材料;

③各固定家具的剖面图形、尺寸。

④各固定家具的节点大样图形、细部材料、尺寸、构造做法;

⑤墙柱面装饰造型、花台、栏杆、台阶、线角等的尺寸及其它尺寸定位。

2查看图纸需注意什么

1

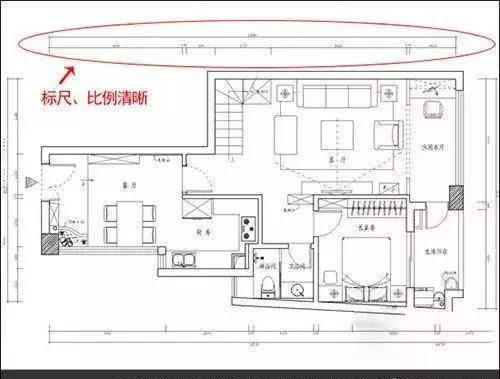

看清图纸的比例

现实很多情况中，很多消费者都只喜欢看效果图，但却往往忽视了施工图，但是，效果图上漂亮的造型，现场制作出来以后，却往往与设计图纸上相差甚远。

其实检查一下原因，就是设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。所以，一张设计图纸必须按照严格的比例来制作。

2

看清图纸的尺寸

有些设计图纸由于设计师没有在准备施工的现场作认真细致的测量，因此导致很多尺寸在设计时有遗漏，尤其是一些关键尺寸如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。

3

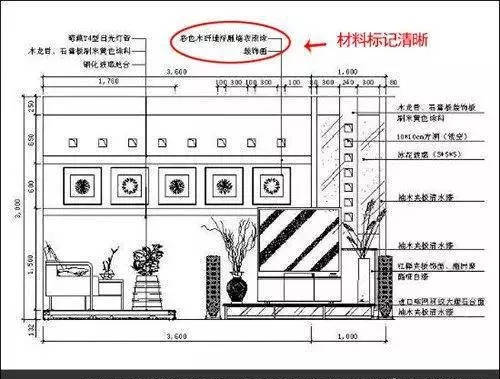

看选择材料是否清晰

大多数朋友常常关注于装潢公司的报价单，担心上当受骗，一项项地仔细检查，其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，这对于今后施工人员依照图纸施工很有利。

4

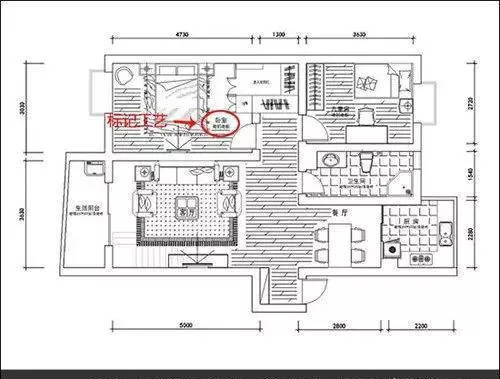

看制作工艺是否标注

在施工图纸中标注必要的制作工艺是为了一方面是便于施工，同时也能起到约束施工人员在施工过程中偷工减料的作用，保证消费者得到一个与合同洽谈相符的工程项目。

5

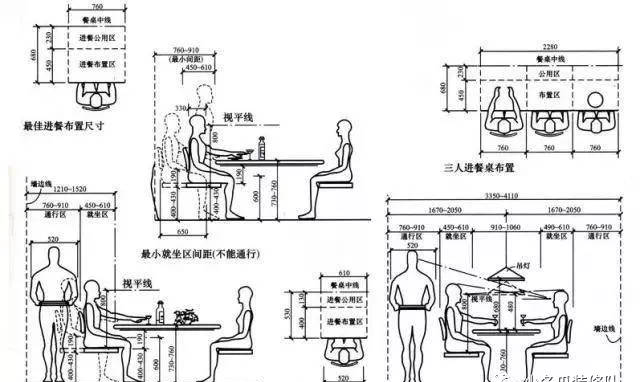

看是否符合人体工程学

业主们除了要看图纸中的风格、色调以外，最主要看的就是是不是符合人体工程学。也就是适不适合生活中的使用、操作。

①看吊顶距离地面的高度，不能过低。

②看电视机、挂饰画、窗帘等设计的高度。

③看定制的榻榻米、床、沙发、桌椅的配套高度。

④一定要注意厨房的操作台，不能过低，也不能太高，否则主人炒菜会很累；另外就是厨房的油烟机位置要适合。

好了，看完以上介绍，大家是不是对装修图纸有了比较全面的认识？赶快收藏起来，或者转发给朋友看看吧！
