杨思慧 技成培训原创 电气学姐为您详解“电路的方向”

原创技术培训，杨思慧

在11月19日发表的文章中，边肖和大家一起学习了电气工程的基础知识。我想知道是否每个人都像边肖一样成功和富有成效。还有很多朋友迫不及待地想和边肖一起学习更多的知识吗？那我们趁热打铁，继续学习“电路的方向”这个问题。很多时候，我们很难直观地判断复杂电路中电压和电流的实际方向，那么该怎么办呢？

这里必须提到一个“参考方向”的概念，类似于潜在参考点。参考方向是指分析电路时电压或电流的任何指定的正方向，可能与实际方向相同，也可能相反。

如下图1-9所示，当不能直观判断电阻R5的电压和电流方向时，我们可以先假设电流I从C点到D点流动，最后根据计算结果判断其实际方向。

图1-9 图1-9

当:实际方向与参考方向一致时，电流值为正；

实际方向与参考方向相反，电流值为负；

图1-10 图1-10

如上图1-10所示，假设电流参考方向是从A到B，电压参考方向是从A到B；根据计算结果:

如果I=2A，电流从a流向b；如果I =-2a，电流从b流向a；

如果U=10V，实际电压方向从a指向b；如果u =-10v，实际电压方向从b指向a；

学完这里，一个熟悉的规律就会发挥作用，没错！就是欧姆定律。欧姆定律是指在同一电路中，通过某一导体的电流与导体两端的电压成正比，与导体的电阻成反比:I = u/r。

这句话其实很好理解。以日常用水为例。我们可以比较电压和水压，电流和水流，以及管道内部粗糙度的阻力。水压越大，水流越大。管道越粗，水流越小。同样，电压越大，电流越大；电阻越大，电流越小。

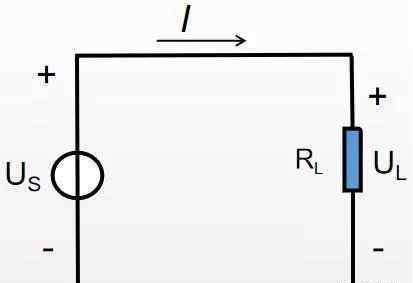

图1-11 图1-11

遵循欧姆定律的电阻称为线性电阻，即R=U/I=常数，电阻不随电压和电流的变化而变化。

图1-12 图1-12

这里容易看到吗？总之，电路的电路，电流的通路，说到通讯，那么自然会有中断。在电路中，想要有电流，就要有电源，就像日常用水一样。想要有水，就要有水源。但是不一定要有水源，要有水流的通道。

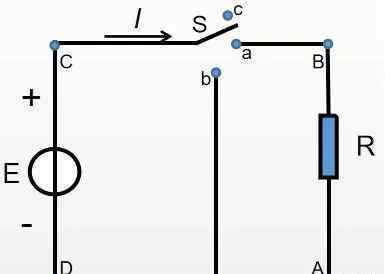

图1-13 图1-13

如上图1-13所示，当开关打到C点时，电路处于开路状态，电路中的电流为0；当开关打到A点时，电路处于通路状态，有负载R，此时回路中有电流，负载消耗电能；当开关打到B点时，电源短路。根据欧姆定律，电源的内阻很小，大电流会损坏电源。可能很多人都听说过把手机电池和硬币放在一起会爆炸。事实上，使用了短路电源的原理。

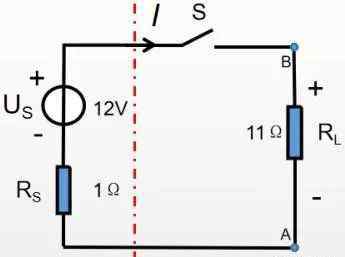

图1-14 图1-14

说到这里，不知道大家有没有注意到，在图1-14所示的初始图中，电源侧的电压和电流方向是相反的，而负载侧的电压和电流方向是相同的，这其实是电路分析中判断电源和负载的依据。电源和负载的区别也不同于电力。

功率p:单位时间内所做的功，单位为瓦特和千瓦。在电路中，电功率代表负载消耗电能的快慢，其值等于电压和电流的乘积，也等于电能除以时间，p = ui = w/t，这里W指的是电能，也就是俗称的电的度数。所以电源是释放功率的元件，负载是吸收功率的元件。

图1-15 图1-15

如上图1-15所示，电流从左到右为正方向，电源电压方向与电流方向相反，所以P电源=-UI；负载电压方向和电流方向一样，所以pload =UI。

基本的电路，电路模型，电路的基本物理量都差不多在这里学到了。你认为今天又是一整天吗？是不是很多朋友都觉得自己还意犹未尽？别慌，更多的电工基础在路上，边肖在路上！如果您有迫不及待的朋友，欢迎您搜索“季承培训网”，了解更多电工知识。欢迎评论、收藏、转发！

原创技术培训，作者:杨思慧，未经授权不得转载，违者必究！
