wc 电气系统图上,WC、CC、FC等常见字母都是什么意思?

电气系统图用于描述每个配电箱的内部电气安装配置!一个完整的系统图,我们不仅可以看到电箱需要的电气设备部件,还可以看到电箱电线的尺寸和敷设方式!

铺设线路的方式有很多种,其中最常见的有:铺设在墙上、天花板上、无法到达的天花板上、地面上等。这些敷设方式在电气图纸中是如何表达的?

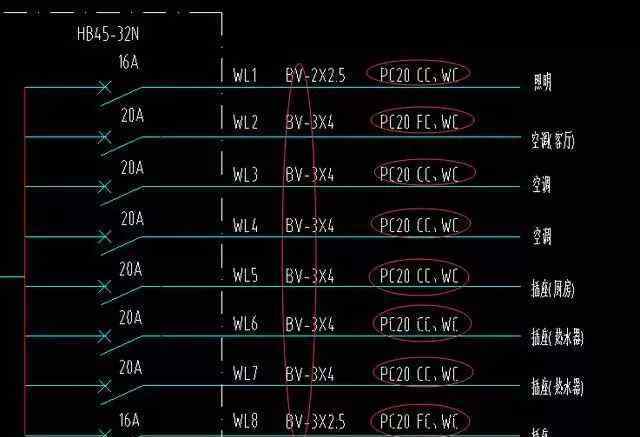

这是用户配电箱的系统图。我在图表中圈出一些字母。这些字母有自己的中文意思。想知道他们代表什么,可以继续看我的解释!

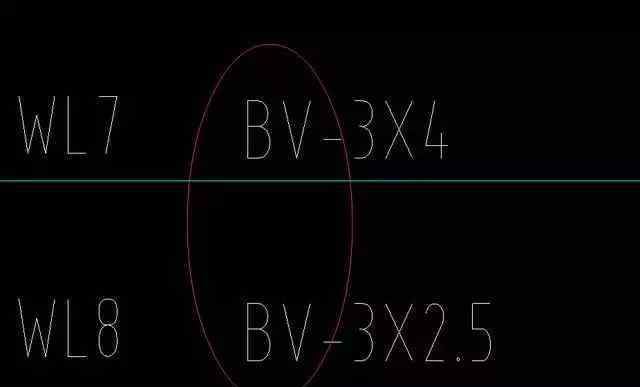

图中BV代表铜芯PVC绝缘线,线的数量和尺寸在BV后面!除了BV之外,常见的有线代表字母包括BLV和BVR,它们分别代表:

BV铜芯聚氯乙烯绝缘线

BLV铝芯聚氯乙烯绝缘电线

BVR铜芯聚氯乙烯绝缘软线

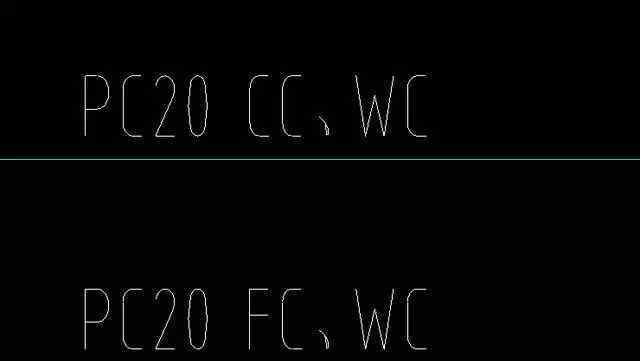

图中PC20和PC是指PC-PVC塑料硬管,20是线管的尺寸!常见的管线类型和字母符号有:

SC:焊接钢管

钢筋混凝土:镀锌钢管

JDG:承插紧密镀锌钢管

KBG:扣式薄壁镀锌钢管

聚氯乙烯:硬质塑料管

线管后面的CC、WC、FC是线管的敷设方式!

抄送:覆盖在屋顶或屋顶

厕所:埋在墙里面

光纤通道:铺设在地板或地面下

上面的字母只代表了符号的一部分,有很多敷设方式和架线方式!为此,我在网上收集了更多关于图纸的信件,供大家参考:

1.穿线

SC:焊接钢管

钢筋混凝土:镀锌钢管

JDG:承插紧密镀锌钢管

KBG:扣式薄壁镀锌钢管

聚氯乙烯:硬质塑料管

FPC:阻燃硬质塑料管

CT:桥梁

金属线槽

m:钢缆

CP:金属软管

二、电线敷设部分

阿瑟:沿梁或跨梁铺设(屋顶桁架)

公元前:隐藏在光束中

交流电:沿柱或跨柱敷设

CLC:埋在柱子里

沿着墙面铺设

厕所:埋在墙里面

CE:沿天花板或天花板表面铺设

抄送:覆盖在屋顶或屋顶

分包商:铺设在吊顶内

光纤通道:铺设在地板或地面下

三、灯具的安装

CS:链式起重机

DS:管道吊架

w:壁挂

c:吸顶

r:嵌入式

s:括号

CL:在柱子上
