1.作品介绍

该控制器的主要功能是485芯片接收DMX512协议信号，通过主芯片提取并分析信号，控制单个步进电机的动作，控制一个或多个WS2812b RGB灯珠的颜色和亮度的变化。虽然单个控制器的控制水平有限，但这个控制器可以联网，上位机通过交换机和以太网将信号传输到单个控制器，实现对巨大的舞台阵列的形状和色彩控制。

控制器PCB实际尺寸为75mm*45mm*10mm。

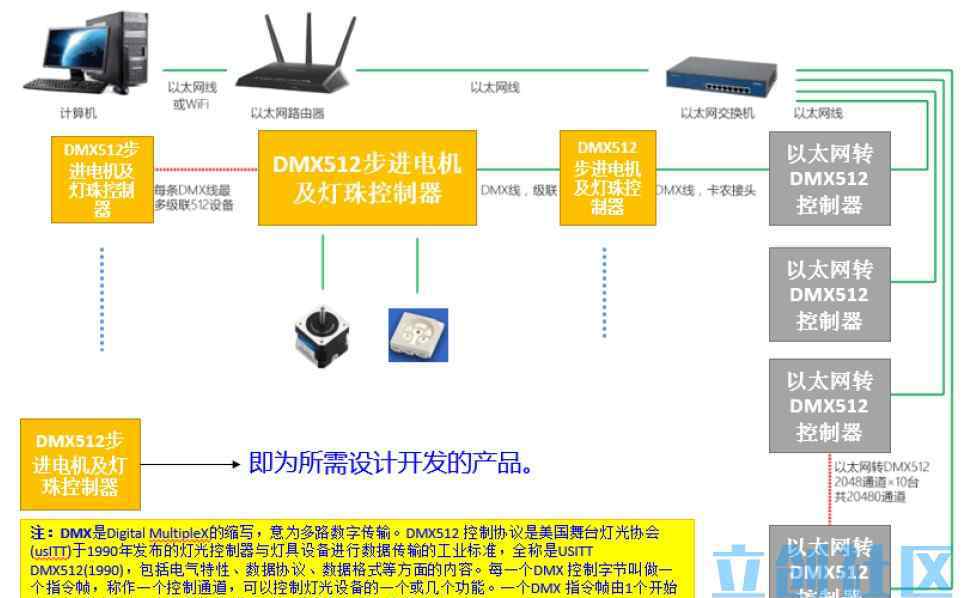

2.系统架构图

控制器整体组网方案

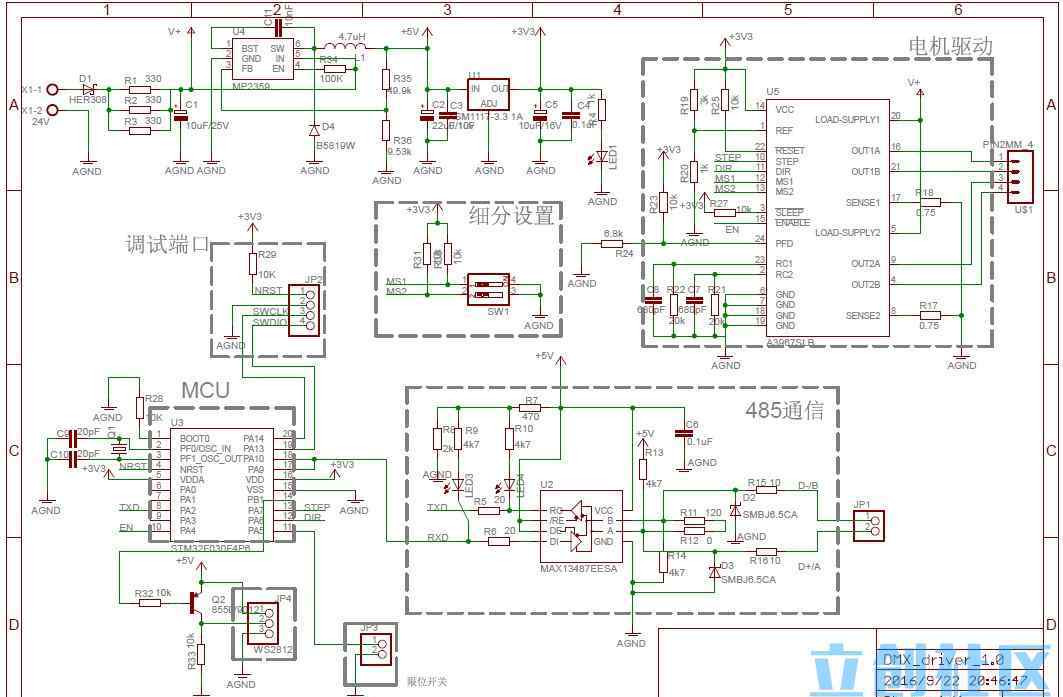

3.原理图

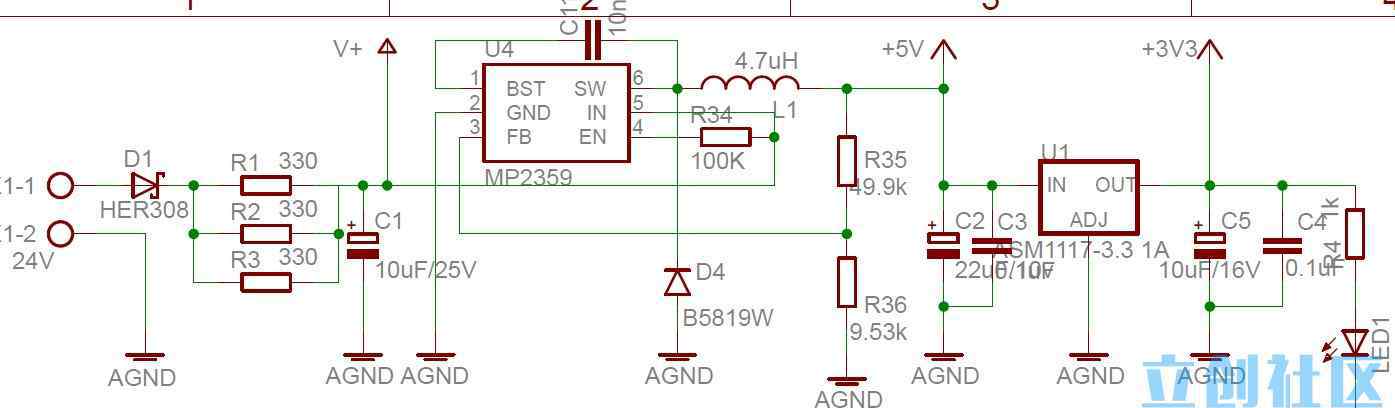

供给单位

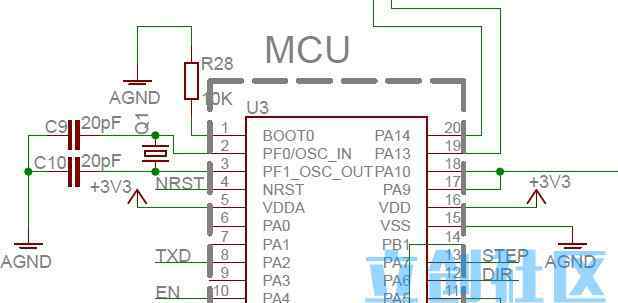

单片机部分

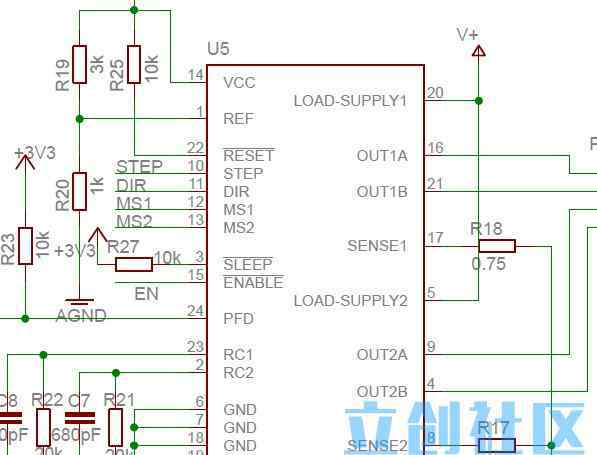

步进电机驱动部分

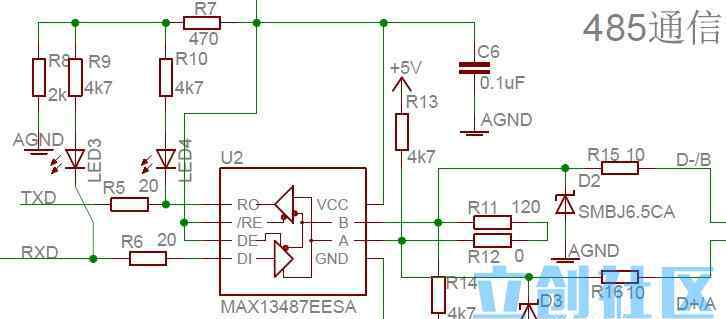

485通信部分

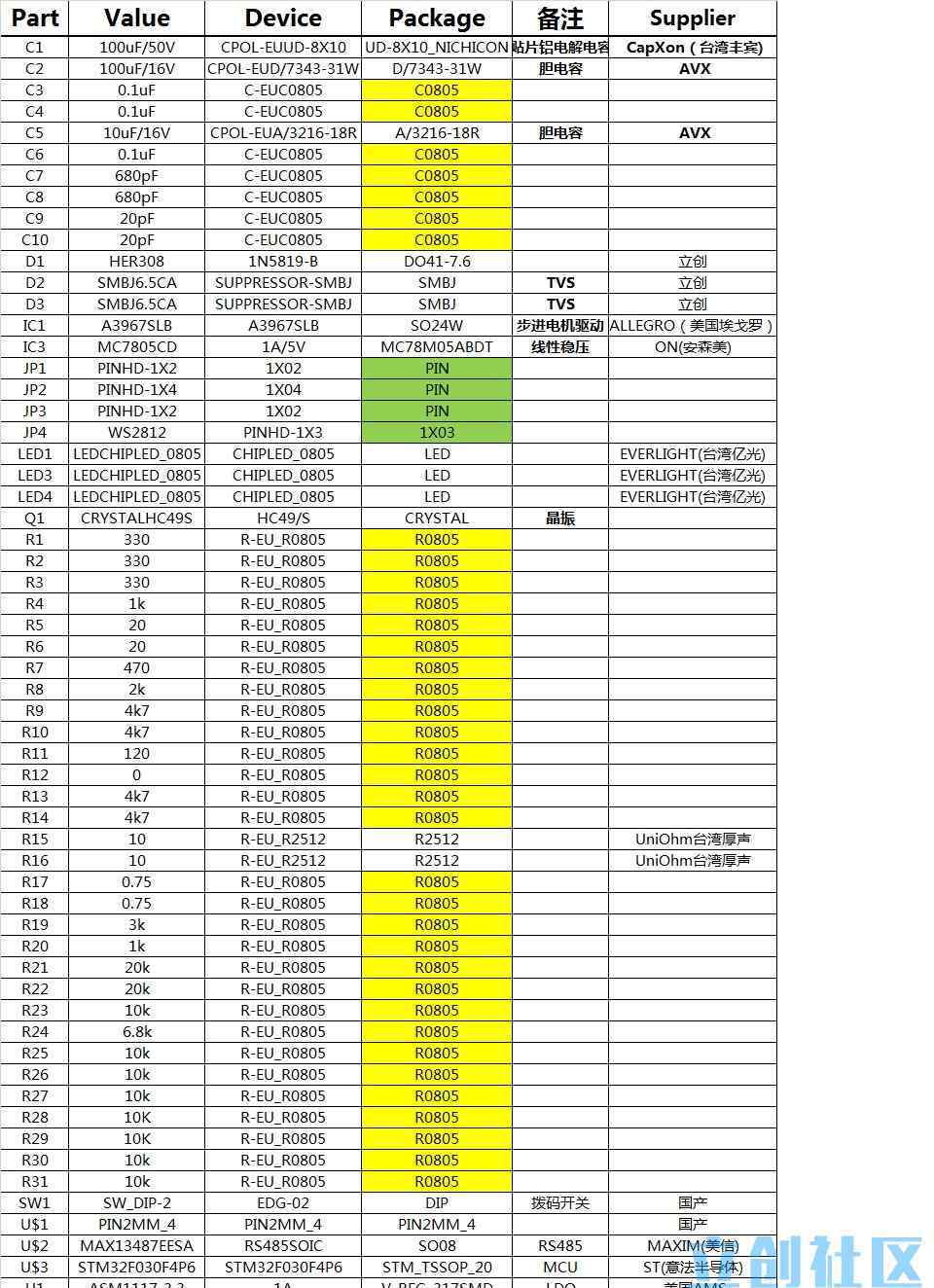

4.物理图纸材料清单

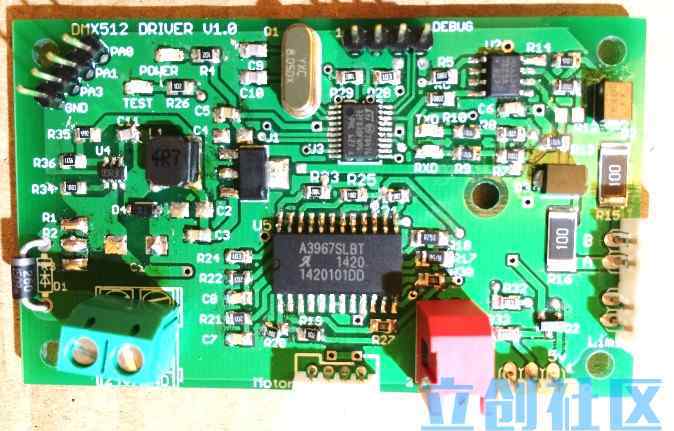

5.印刷电路板的物理图

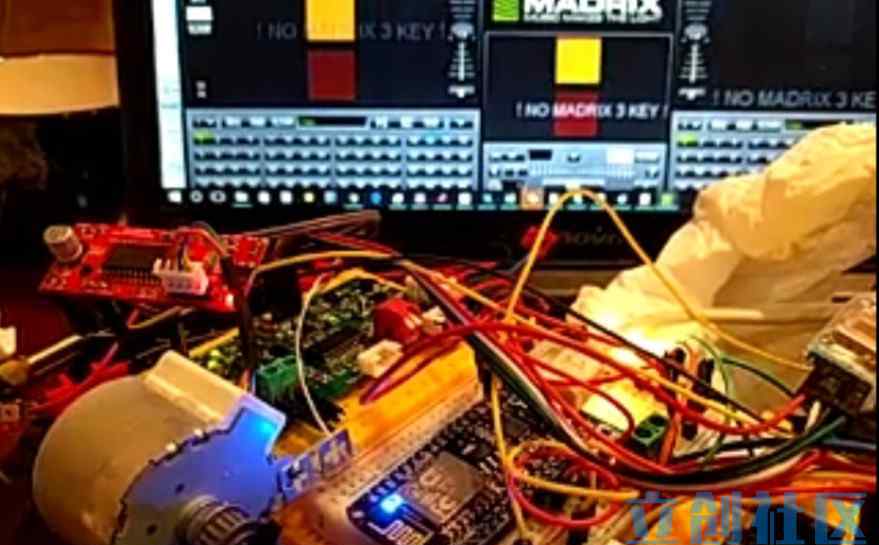

6.作品展示

信号通过上位机软件MADRIX和无线模块传输到控制板，控制板驱动步进电机运动，控制LED的亮度和颜色。由于时间有限，多个控制器不能一起呈现给每个人。做好后面，会供给大家看的。

7.总结

调试程序时，主要难点是步进电机的加减速控制和LED灯的驱动。另外我自己焊接水平有限，期间烧了几块板，也耽误了开发进度。

最后，我要感谢李闯商城给了你这么好的机会。
