拉线开关原理 开关接线很难？3分钟教你会接电灯拉线开关、按键开关、手捏开关

开关接线难？3分钟，教你如何连接灯拉开关，钥匙开关和捏开关。摘要:本文阐述了电灯电路、电灯的单控接线方法和原理、电灯拉线开关、按键开关和捏手开关的安装方法。

1.电灯单控接线方法及原理

无论哪一种，电灯的单控开关都可以看作是单刀单掷开关。

在电路图中，标识如下

所有单控开关，不管是什么类型，都只有两个端子。有的开关端子标有L和L1。

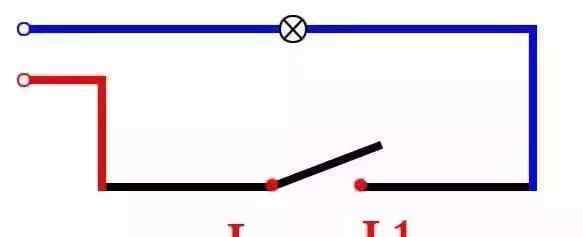

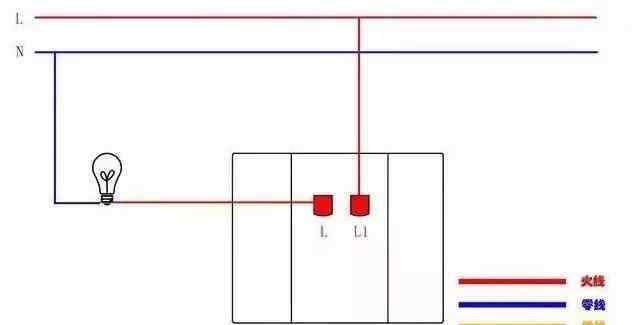

接线时，l接进线，L1接出线。这时要特别注意的是，进线必须是火线。原理图

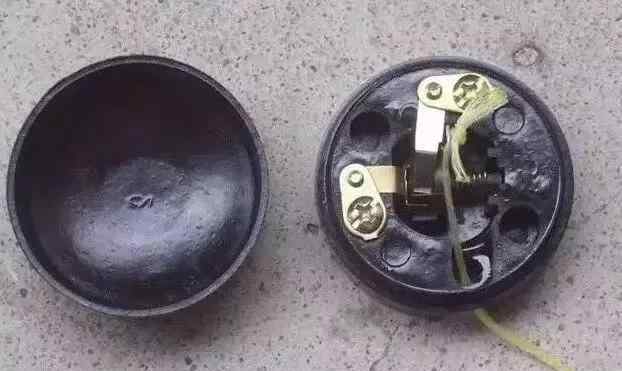

1.拉线开关

那时候家家户户都用这种开关，现在这种开关已经逐渐淘汰了。就算想买一个也得找几家五金店。

接线时，两个端子，一个用于火线，一个用于电灯。

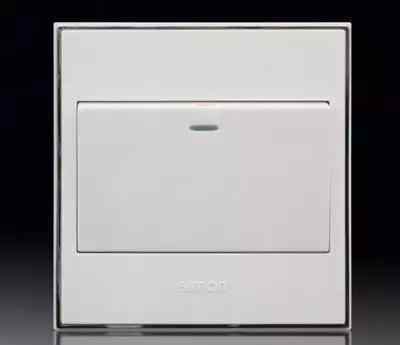

2、按键开关

单一计费控制开关

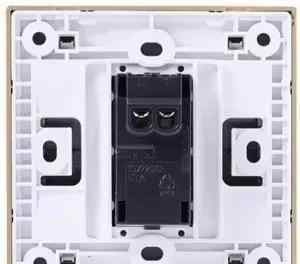

这个开关是目前最常用的，几乎每个家装修的时候至少要买几个，它的终端在背面

同样的两个端子，但是这个开关的端子是有标记的。插图品牌标注为L和L1，其他品牌标注为COM和L1。接线方法如下

3、多开单控开关

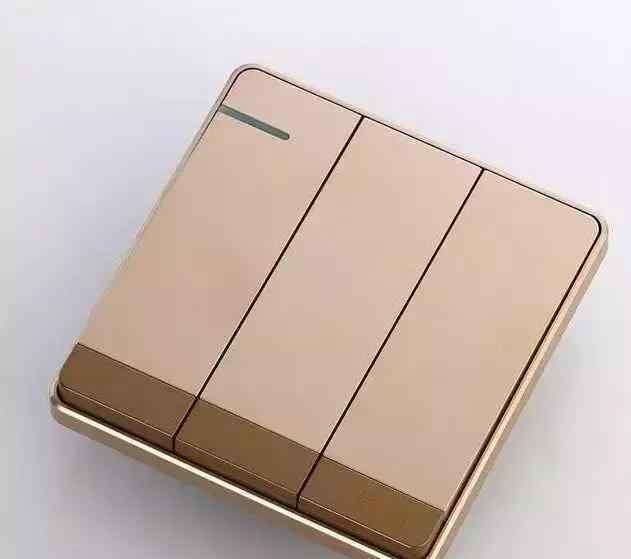

此外，面板上有多个按钮开关，每个按钮可以控制一盏灯

虽然外观一样，但是背面的端子不一样。以三凯为例。有的品牌背面有6个端子，也就是每个按钮对应两个端子

即使端子排列不整齐，这种开关也很容易连接。终端标记中有字母a，b，c，也就是从右到左对应前面的按钮。接线时，每两个端子可视为一个开关连接。还有一种终端，是这样的

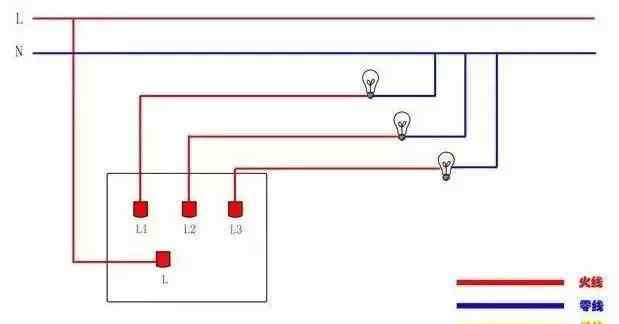

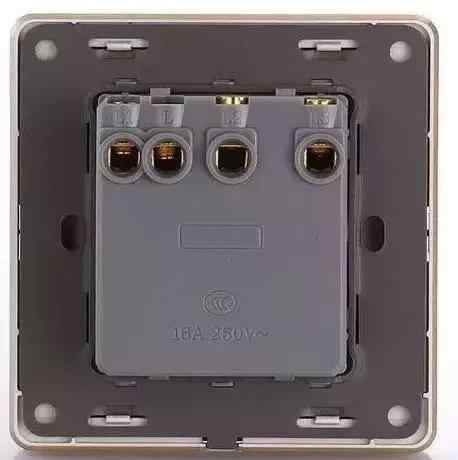

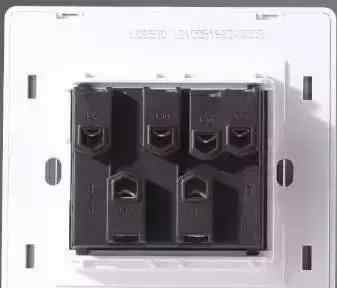

也是三票控制，但是只有四个终端。仔细观察发现，接线柱的识别只有一个公共点，即入局端子。该开关接线时，只需连接一条进线，L1、L2、L3从右至左分别对应面板按键。接线方法如下

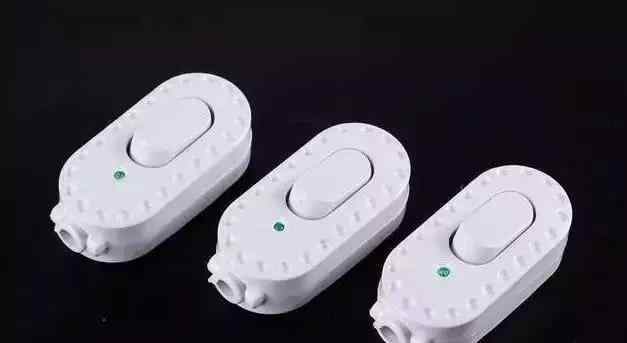

4、手捏开关

这个开关也是灯光开关的一种。

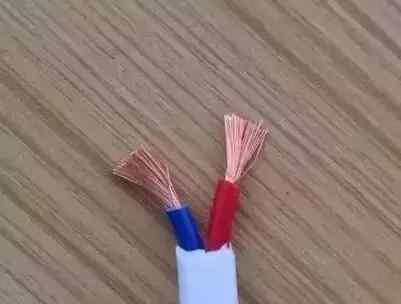

该开关通常用作台灯等灯具的扩展开关。通常用软线连接，即下图所示的双芯铠装线

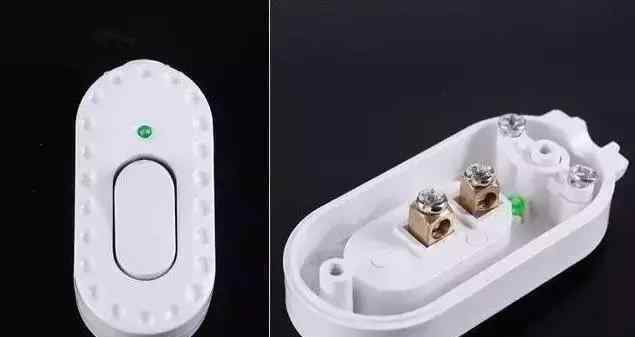

捏手开关的内部结构是这样的▼

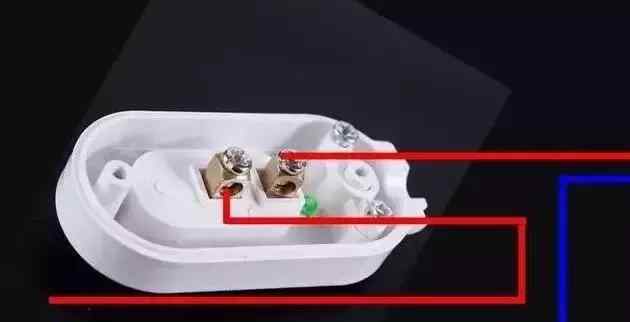

完整布线如下▼

看完之后，你觉得开关连接不难吗？可以在保证安全的情况下自己尝试一下。操作时记得注意安全。生命宝贵。不要冒险。记住安全最重要！！！
