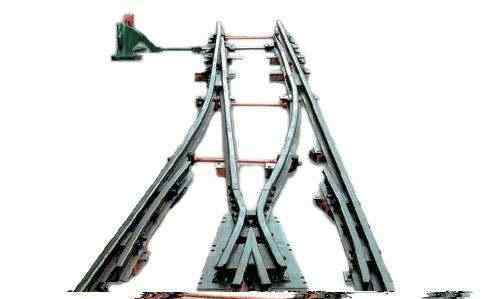

煤矿道岔 煤矿道岔型号大全及型号含义

道岔类型分类:

道岔分为单开、对称、交叉、交叉、对称组合、菱形交叉和四轨道岔

道岔类型的含义:

模型首字母z代表窄轨铁路道岔类型代码；

模型的第二、三个字母DK、DC、DX、JD、DZ、JC、TX分别代表单开、对称、交叉、交叉、对称组合、菱形交叉、四轨道岔的型式代号。

第一位数字是轨距，分为600 mm和900 mm，其中6代表600 mm，9代表900mm；

第二、三位数字表示曲目类型；目前新采用的钢轨类型有15kg/m、22kg/m、30kg/m、38kg/m、43kg/m等型号；

第一条横线后的数字为m；分为5种:2、3、4、5、6；

第二条水平线后为道岔内曲线的圆弧半径；

交叉道岔的后两位是双线轨道的中心距。

实例解析:

DK615-4-12:单道岔，轨距600mm，轨型15kg。4号道岔曲线半径12m

DX618-4-1213:是轨距600mm，轨距18kg的交叉道岔。4号道岔曲线半径12m，轨道中心距1300 mm。

ZDK 6 24-3-12道岔，字母Z代表窄轨铁路道岔类型代码，DK代表单道岔，6代表600毫米轨距，24代表24公斤/米钢轨型号，3代表道岔号，12代表曲线半径。

窄轨铁路道岔标准设计有11个系列，包括615、715、915、622、722、922、630、730、930、938、643，设计了166个品种。

单道岔模型大全:

DK612-3-6、DK612-4-12、DK615-2-4、DK615-3-6、DK615-4-12、DK615-5-15、DK615-6-25、DK618-3-6、DK618-4-12、DK618-5-15、DK618-6-25、DK918-3-9
