awg 什么是AWG？为什么AWG是选购电缆的重要参数？

购买电缆时有一个重要的参数需要考虑，就是美国线规，比如12 AWG，18 AWG，24 AWG等。那么，什么是AWG呢？为什么AWG是电缆选择的重要参数？本文将逐一给出答案。

特设工作组的定义

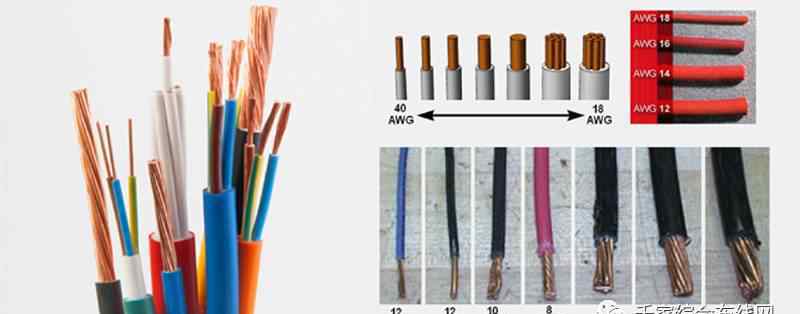

AWG是区分导线直径的标准，也称为布朗&夏普线规。这种标准化的线规系统自1857年开始在美国使用，现在已被大多数国家采用。AWG的线号表示线材在形成最终直径之前穿过的孔的数量。值越大，导线穿过的孔越多，导线的直径越小。一般来说，单根导线的线数是根据其直径确定的，而绞合导线的线数是根据其横截面积确定的。横截面积越大，电缆可以传输的电流越大，传输距离越远。AWG的经验法则是:每增加6根线，电缆的直径就会增加一倍；线号每增加3，横截面积就会增加一倍。

注:在光通信行业中，AWG也是阵列波导光栅的简称，应根据实际情况区分两者。

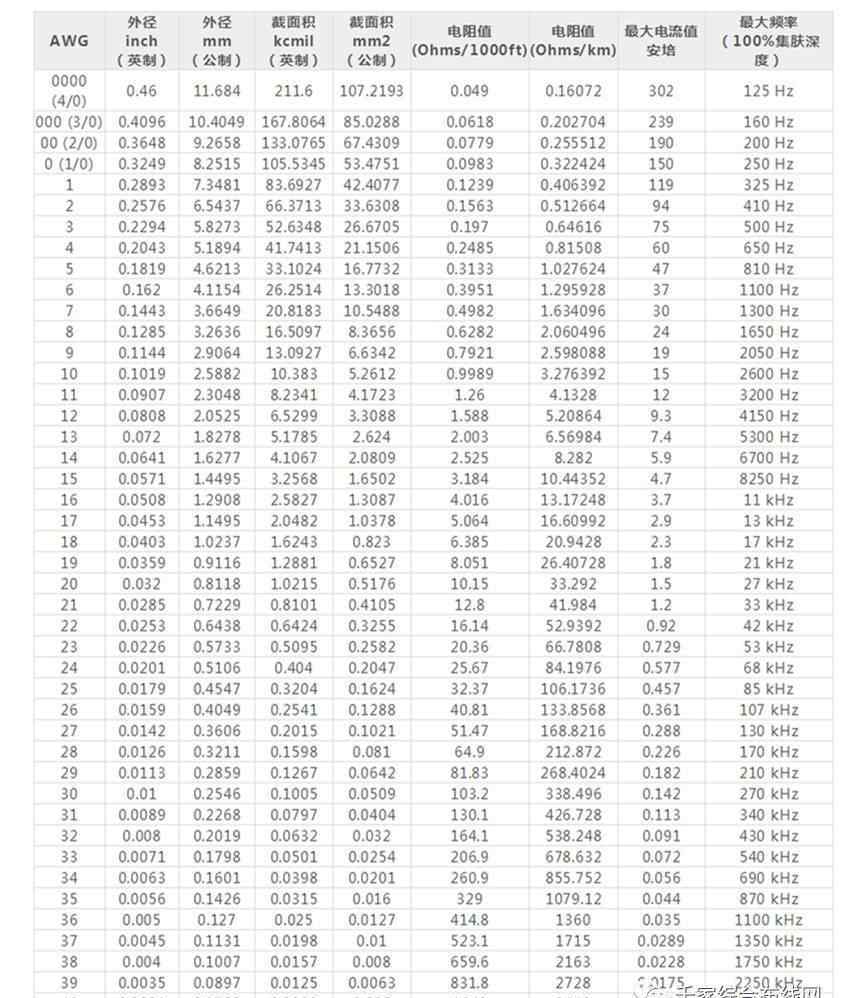

AWG钢丝直径对照表

下表详细列出了不同AWG值的导线直径、横截面积、电阻值、最大电流值和最大频率:

AWG的线数计算

AWG值与钢丝直径的关系详见ASTM B 258-02技术规范。从上表可以看出，36AWG的直径为0.005英寸，0000AWG的直径为0.46英寸，两者的直径比为1:92。此外，36AWG和0000AWG之间有39个线号。从这些值中，我们可以通过以下公式得到AWG的线号n:

钢丝直径的计算

n AWG的线径计算公式为:

导线截面积的计算

n AWG导线截面积的计算公式为:

导线电阻的计算

n AWG的导线电阻计算公式为:

普通AWG

从上面的AWG线径对照表可以看出，AWG线径有44种，但在各种应用中只有部分AWG线径比较常见。下表详细列出了与普通AWG相对应的电缆类型:

结束语

AWG是测量电缆的重要参数。不同AWG的电缆有不同的应用。因此，在根据AWG选择电缆之前，有必要知道具体应用应该使用哪种电缆。
