侧面转换开关 如何看懂万能转换开关及其接线图

转换开关是一种开关设备，可用于两个或多个电源和负载。

有很多种，比如电流开关，电压开关，电容开关。

简单来说，打哪个档位，开哪个点，关哪个点。

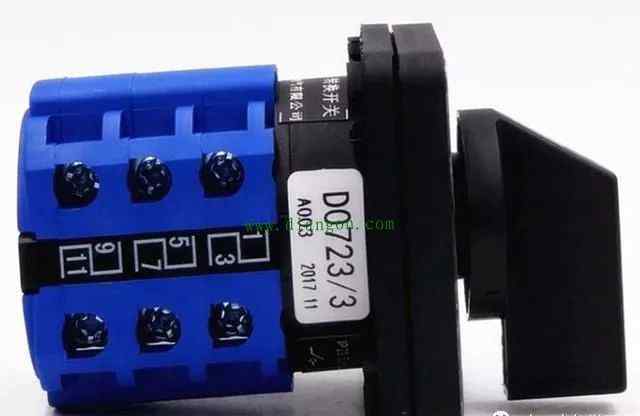

详细看其侧面

我们可以看到阿拉伯数字。这是终点站。你怎么想呢?号码靠近哪边就是它的终端号码。

例:如下图所示，先看上排端子。从左到右，有“9”、“5”和“1”端子，下排相同。从左到右依次是“11”、“7”、“3”。

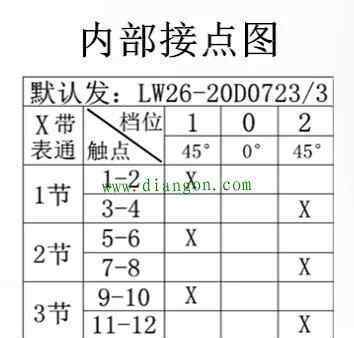

看其触点接线图

1.下面我们看到“齿轮”和“接触”

“齿轮”是指“1”、“0”和“2”

“联系人”是上面提到的终端号码

2.图中还有一些“X”，表示“连通”

3.示例:

当转换开关转到“1”位置时，我们可以看到“1”位置的垂直“X”、“1-2”、“5-6”和“9-10”对端子相连，即1和2相连、5和6相连、9和10相连。

当转换开关在“0”位置时，我们在“0”位置看垂直的“X”，但没有“X”，所以当转换开关在这个位置时，所有触点都断开。

当转换开关转到“2”位置时，我们可以看到“2”位置的垂直“X”、“3-4”、“7-8”和“11-12”对端子相连，即3和4相连，7和8相连，11和12相连。

注意:这个联系图不是固定的。每个厂家都有样品，甚至可以定做！以下是最常用的例子。

实际应用

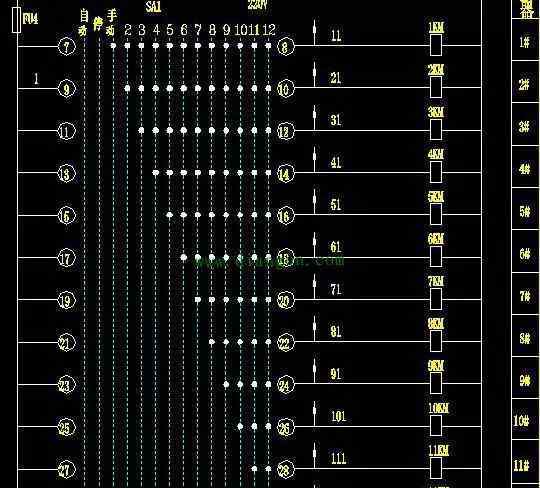

1.手动切换电容，切换到不同档位。上面一行表示“齿轮”，里面的圆圈和阿拉伯数字表示端子。如果你打“5”档，有5个“固体点”来切换5组电容。

2.在面板控制和远程控制之间切换

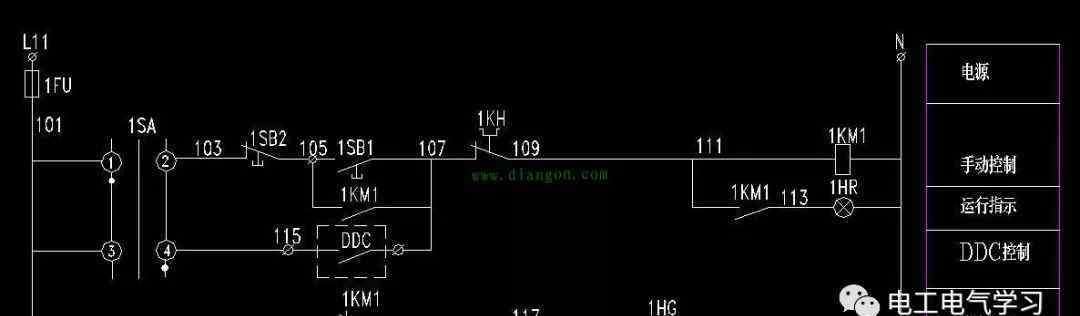

见下图中“固体点”的位置。有两种控制方式，一种是面板手动控制，即箱体上的按钮控制，另一种是远程DDC控制。

当磁盘控制被击中时，DDC控制失败。

当达到远程控制时，面板控制失败。

当达到中间档位时，手动控制和远程控制都会失败，因为它不会在任何点上切换。
