CAD快速统计技术经济指标——“指标助手”

笔者在做设计时，经常会遇到统计指标的工作，此过程基本靠手算，十分耗费时间，更重要的是容易出错。因此笔者尝试将此工作交给计算机，建筑师需要做的只是提供必要的数据。下面进入正题！

笔者在做设计时，经常会遇到统计指标的工作，此过程基本靠手算，十分耗费时间，更重要的是容易出错。因此笔者尝试将此工作交给计算机，建筑师需要做的只是提供必要的数据。下面进入正题！

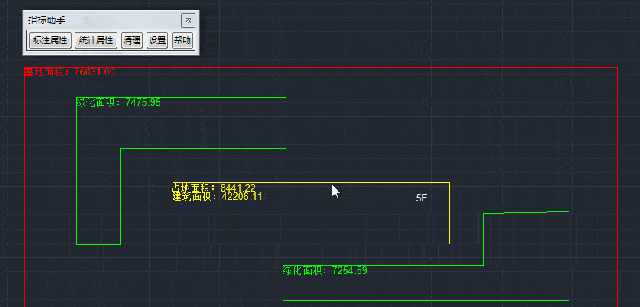

程序名叫“指标助手”，它是一个基于CAD的ARX插件，主要为前期概念规划中使用，用来快速统计“技术经济指标”。使用中的界面如下：

程序原理：

1.计算元素：建筑、绿化、基地。

2.元素内容：外轮廓(闭合多段线)、属性文字。结构如下图：

程序与用户的交互约定：

1.外轮廓约定：用户应提供闭合的、无重复点的多段线作为外轮廓。

2.文字约定：程序会生成形如“属性名：值”的文字。（例如“建筑面积：100.00”），如需修改值，请注意如下事项：

a.程序生成的属性名不要改动

b.中间为中文的冒号，不要改动

c.值必须不小于零，并且后面不要有别的内容（比如“平米”），否则判定为0

3.图层约定：程序只识别对应图层上的图形和文字。属性文字只生成在特定图层，外轮廓要绘制在相应图层。图层对应关系如下：

程序命令：

1.标注属性：选择外轮廓，在轮廓左上角生成该元素的属性文字。如果已经有符合约定的属性文字，则不再生成，否则会再次生成文字，或修改“仅值不合约定”的文字。（注：建筑面积生成的时候，会搜索轮廓内的层数文字，用户如果需要程序自动乘以层数，应在TM_FloorNum_Txt图层上标上形如“5F”的文字。）

2.统计属性：选择属性文字，统计选中的属性文字。程序会自动对各面积信息求和统计，如果用户选择了基地属性文字，则会补充计算容积率等信息。（注：程序不会核对轮廓面积和文字是否对应，只会取文字中的数据信息，不会读取“建筑层数”）

3.清理：清理生成的属性文字，不会清理“建筑层数”图层上的文字。

4.设置：设置属性文字的高度，不会改变已标注的属性文字。

5.TmShow：此命令用于再次显示“指标助手”工具条。

作者为本程序付出了很多精力，从交互方式的设计到程序的实现，总共耗费几个月的时间，如果有条件，请赞助作者（嘿嘿）！期间也得到很多朋友的意见，在此表示感谢！程序作为第一版，仍需要很多的完善，请关注公众号留下您的宝贵意见。如果您觉得本文对您有帮助，请分享到朋友圈，万分感激！

程序下载方式：

关注微信公众号“天明建筑软件炼金坊”，回复“5”。

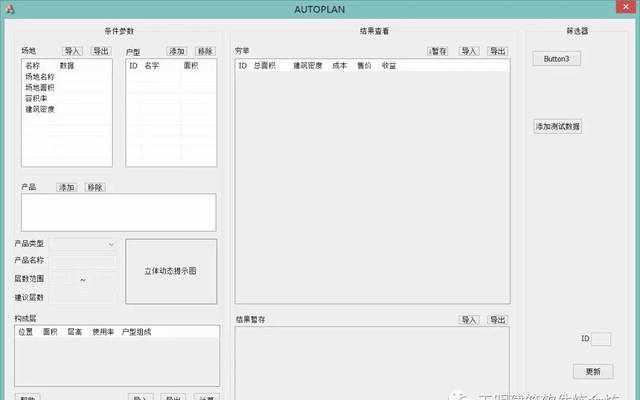

下期预告《强排计算器》：
