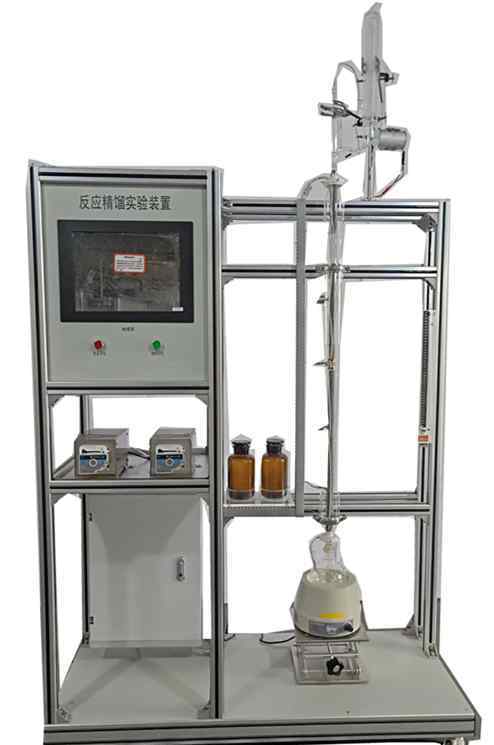

精馏实验 反应精馏实验系统,反应精馏实验装置

一、反应精馏实验装置的特点

1.利用该装置，可以实现普通整流操作，也可以实现无功整流。它可以实现连续运行和间歇运行。分相回流和混合相回流都可以使用。

2.反应精馏既遵循质量作用定律，又遵循相平衡定律，适用于可逆平衡反应和异构体分离。实验系统是乙酸乙酯的制备。在塔体上部一定位置加入带酸催化剂的乙酸，在塔体下部一定位置加入乙醇。

3.玻璃塔的外壁用透明导电膜绝缘，以抵抗热量损失，塔内可以填充不同的填料。

4.塔体设有进料和出料、取样和测温的侧入口和出口。

5.集中控制，智能温度测控，操作简单。

二、反应精馏实验装置功能

1.该装置可以进行反应精馏操作，也可以进行普通精馏操作；可以连续操作，也可以间歇操作。

2.玻璃塔的外壁用透明导电膜绝缘，以抵抗热量损失，塔内可以填充不同的填料。

3.塔体设有进料和出料、取样和测温的侧入口和出口。

4.该装置可以完成不同回流比的操作，考察回流比对产品分布和分离效率的影响。

5.全触控集成控制，高稳定性数据传输，硬件加密。

6.该装置可以扫描移动终端的代码，获得该装置的3D过程视频介绍。

三.反应精馏实验设备的主要配置

玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、蠕动泵、U型压力表、温度传感器、CPU、触摸屏、优质铝合金型材框架。

水:设备需要冷却水，有自己的接口连接自来水管。自来水通过设备接口进入塔顶冷凝器后排出。

电:AC220V，1.5kW，标准单相三线制。每个实验室应配备1 ~ 2个接地点(安全地和信号地)。

四.反应精馏实验装置的技术参数

1.玻璃塔:五面塔身，20mm塔身，塔高1.4m，70mm玻璃盖，包装:316L不锈钢φ 3mm θ网环。

2.塔绝缘:塔外壁上下透明导电膜加热绝缘(手动控制)，加热功率各250W

3.塔头:自动回流比控制、蛇形冷凝器和塔顶冷凝液回流由摆动回流比控制器控制。该控制系统由钟摆、电磁线圈和塔顶回流比计数器组成。

4.玻璃塔釜:容积500毫升，测温口。

5.加热器:功率300W，集成控制。

6.温度传感器:Pt100，指示0.1℃的刻度。

7.给水泵:蠕动泵，转速范围0.1 ~ 100转/分。

8.CPU:执行速度0.64μs，内存容量16K，内置以太网支持Modbus TCP和以太网/IP通信协议；功能:数据处理操作。

9.模拟模块:最高16位分辨率，求和精度0.5%，内置RS485通信模式。

10.温度模块:分辨率0.1℃，精度0.5%，内置RS485通讯模式。

11.采用一体式平板触摸电脑，整个过程由数字触摸屏控制。HMI:投影触摸技术，5000万触摸点，4G内存，功能:CPU数据显示控制。

12.额定电压:220伏，总功率:1.5千瓦

13.外形尺寸:1300×500×2300mm(长×宽×高)，活动式设计，制动轮，优质铝合金型材框架，无焊点，安装拆卸方便，支撑脚轮水平调节。

14.工程标识:包括设备位置编号、管道流向箭头及标识、阀门位置编号等。，使学生能留在安全的实验操作环境中，学会识别工程管道标识，培养学生的工程观念。

15、配一套数据采集软件，一套在线工业组态软件。
