桥式传感器 通用桥式传感器调理变送芯片评估套件，满足工业级压力或温度传感器需求

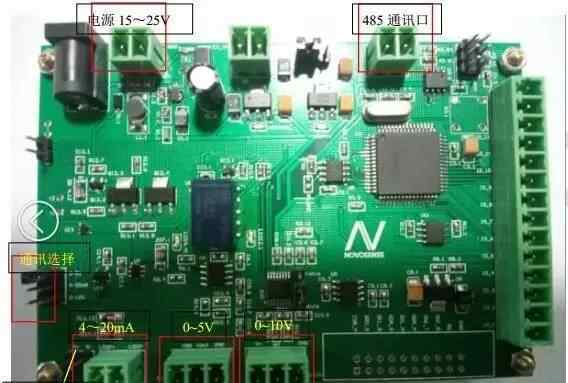

通用桥梁传感器调理传输芯片评估板介绍:

通用桥式传感器调理和传输芯片评估板(NSA2860)

485通讯接口:评估板右上角为485接口，左端接信号线R- of，右端接信号线R+；

电源端口:评估板左上角的黄框为电源端口，左端为电源V+，右端为地；

4~20mA接口:评估板左下角为4~20mA接口；左端是LOOP+，右端是LOOP-；

0~5V接口:评估板中间黄色边框有0~5V端子；AVDD、Vout和and分别从左到右；

0~10V接口:评估板右下角有一个0~10V端子；AVDD、Vout和and分别从左到右；

电流表接口:当评估板左下角为4~20mA时，万用表外接；选择外部电流表校准时，必须串联；

电流表；选择内部电流表校准时，该端子必须短路。

通信选择:参考侧屏打印，根据需要的输出模式选择相应的模式；

右端子:评估板最右端有13个冗余GPIO接口，自下而上1~13个，顶部为GND。

通用桥梁传感器调理传输芯片评估套件校准软件介绍:

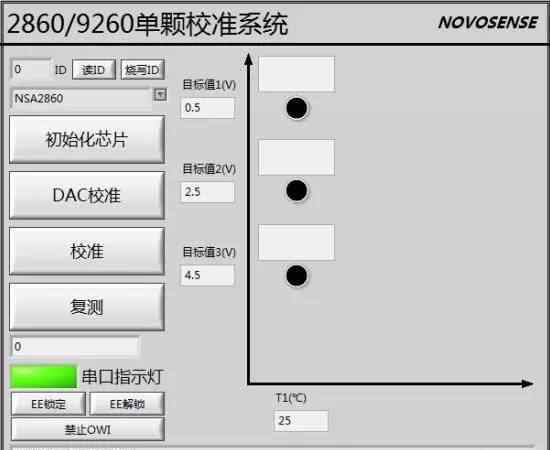

通用桥梁传感器调理传输芯片评估套件校准软件主界面

校准软件按钮包括:读ID、烧ID、初始化芯片、DAC校准、校准、复试按钮；

工具栏包括:COM接口、配置芯片、校准电表、测试电表、数据分析、帮助按钮。

通用桥式传感器调理发射芯片NSA2860介绍；

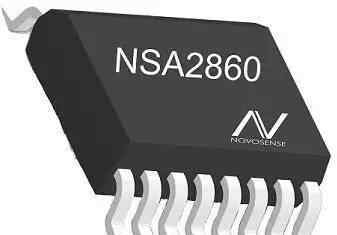

用桥式传感器调节变速器芯片:NSA2860

NSA2860是一种高度集成的特殊芯片，用于电阻或电压型传感器(如电阻压力传感器、热电偶、RTDS等)的信号调理和输出传输。).NSA2860集成了外部JFET控制器、24位主信号测量通道和24位辅助温度测量通道、传感器校准逻辑、双通道恒流源等电路，可以支持数字接口输出、模拟电压输出、4~20mA传输输出、PWM/PDM输出等多种输出模式。NSA2860集成度高，接口方案巧妙，可以用最少的外部设备实现压力或温度传输模块的校准和传输。NSA2860内置微控制器(MCU)，支持传感器零点和灵敏度的二阶温度漂移校准，以及最高的三阶非线性校准。校准精度可达0.1%以内，其校准系数存储在一套EEPROM中。

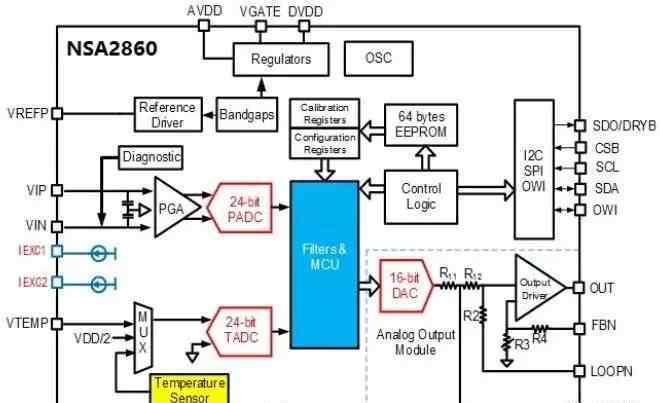

NSA2860功能框图

NSA2860描述:

-模拟功能:

*低温度漂移内置参考电压

*高精度1X~256X可变增益仪表放大器

* 24位模数转换器用于主信号测量

*用于温度测量的24位模数转换器

*支持内置温度传感器和外部温度传感器

*双恒流源输出

* 16位数模转换器

-数字功能:

* 1X~8X ADC数字增益

*多种ODR设置，支持50/60Hz工频抑制

*基于内置单片机的通用传感器校准逻辑

* EEPROM，可多次编程

-输出特性:

* 4~20mA传输输出

*比例或绝对电压输出(0~5V，0~10V等。)

*专有的OWI通信模式可以直接支持三线传感器和双线4~20mA变送器的校准

*支持串行接口和I2C接口

*脉冲宽度调制/脉冲宽度调制输出模式

-其他功能:

*基于JFET或双极的高压调节器

*封装选项:SSOP16、TSSOP20

* SSOP16封装符合AEC-Q100标准

*工作温度范围:-40℃~150℃

NSA2860应用:

-压力传感器/变送器

-热电偶温度变送器

-RTD温度变送器

-其他工业传感器/变送器

示例:压力变送器

压力变送器是压力传感器的一个重要分支，主要用于工业领域，采用电流回路输出。典型的压力变送器由前压敏元件、信号调理电路和传输输出组成，如下图所示。结合专用电桥信号调理芯片NSA2860和此评估套件，您可以评估完整的压力变送器解决方案。

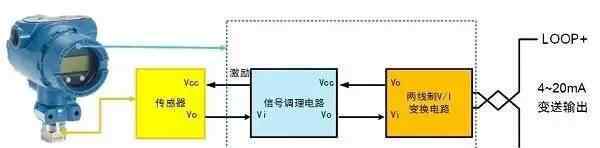

压力变送器的组成

作为压力变送器的核心，调节电路还有多种架构选择，包括:

1.仪表放大器+传输放大器

2.可编程仪表放大器+传输放大器

3.模数转换器+单片机+数模转换器

4.集成调节芯片

以NSA2860为代表的集成调理发射芯片集成双通道24位AFE和16位DAC，基准电压温漂小于10pm/℃，支持大量程比，芯片功耗小于1.5mA，内部集成EEPROM，集成MCU内置校准算法，支持外部MCU扩展，支持电压/电流/数字输出多模式，封装尺寸小，6 mm x 5 mm

压力变送器可广泛应用于工业相关的各个领域。典型应用包括以下行业:石油、天然气、能源、水处理、液位测量、化工、煤矿、冶金、暖通空气体压缩、食品饮料、环境工程等。

如果您需要购买“通用桥梁传感器调节和传输芯片(NSA2860)评估套件”，请发送电子邮件至wangyi@memsconsulting.com
