CAD功能:画图集，神奇的功能。通过整理和归档一系列DWG图纸，我们可以快速地“查看”、“管理”和“打印”这些图纸。以“一个室内设计方案”的施工图为例，包括平面图、立面图、节点详图，每个专业类别下包含不同的图纸。

计算机辅助设计图纸集的应用过程

0

一个

DWG图纸文件的整理

●按专业区分不同类型的图纸:一套完整的施工图，可按“视图”、“楼层”、“专业”、“房间”分类归档；图表分为“平面图”、“立面详图”和“详图节点”。每个文件包含几个图形。

●平面图:平面图文件还包含“原结构图”、“拆墙图”、“砌墙图”、“平面尺寸图”、“布置图”等；

每个布局只有一个绘图

●立面图:立面图文件还包括“客厅B立面图”、“客厅D立面图”、“主卧A立面图”、“主卧B立面图”、“主卧C立面图”、“主卧D立面图”等；

每个布局只有一个绘图

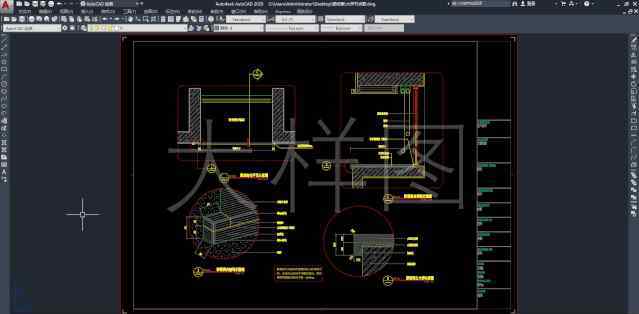

●细节:窗台、小窗台、门槛石、脚线等细节。

每个布局只有一个绘图

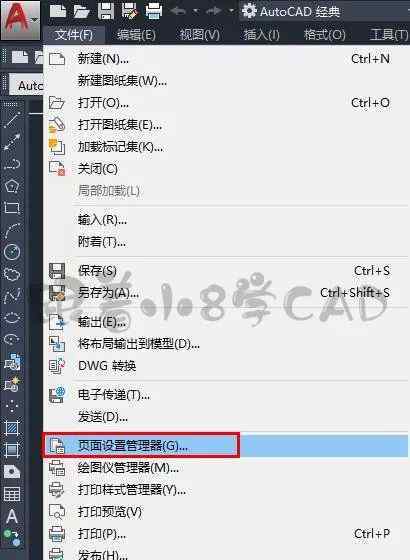

●每个布局文件都有单独的页面管理器:菜单栏中的“文件”和“页面设置管理器”，为布局中的单个文件设置最佳的“可打印”范围；(可以参考本文第七步)

●依次选择每个版面文件:为每个版面文件设置打印选项；

●设置打印参数:如图进行相关设置；

●可打印区域的边框刚好布满边框:如图，可打印区域可以最大化，完美覆盖边框边缘；

0

2

创建新的图纸集

●新建图纸集:在菜单栏“文件”“新建图纸集”，新建空白色图纸集文件；

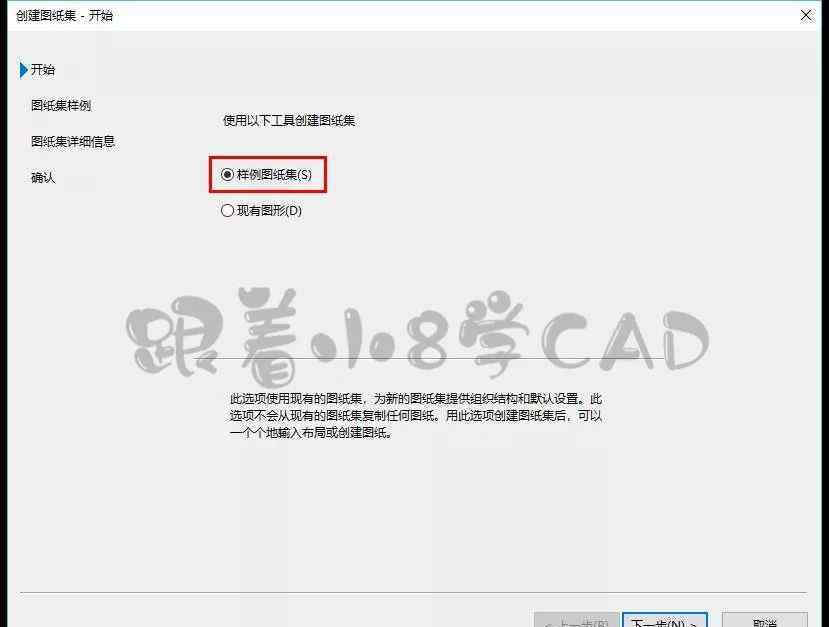

●开始创建图纸集:选择“样本图纸集”，点击“下一步”；

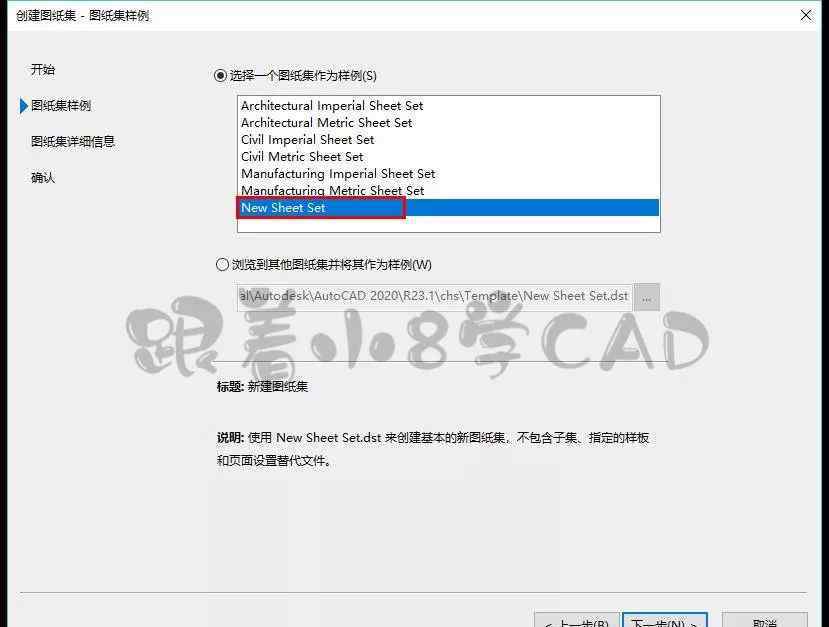

●选择一个样本图纸集:选择“新建图纸集”，点击“下一步”；

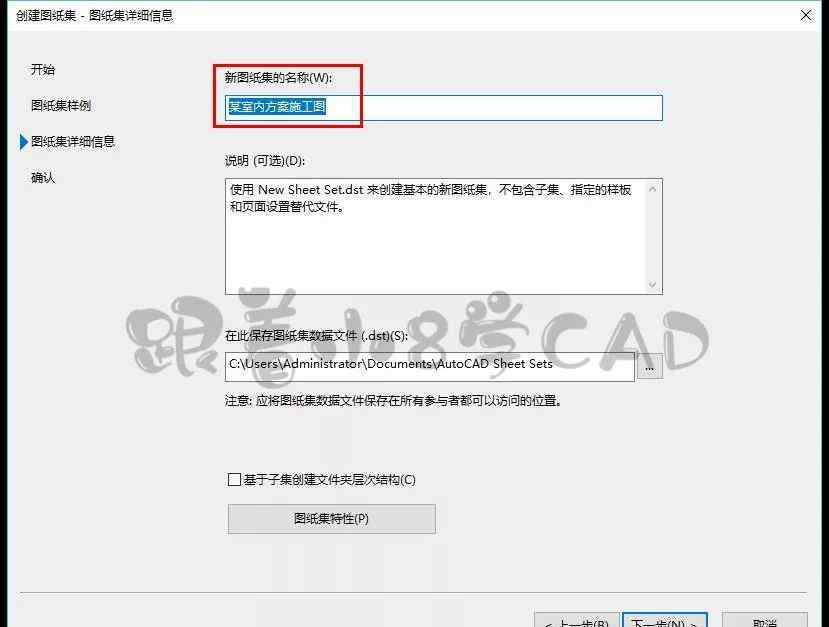

●设置图纸集名称:根据需要输入用户自定义的“图纸集名称(室内方案施工图)”，然后点击“下一步”；

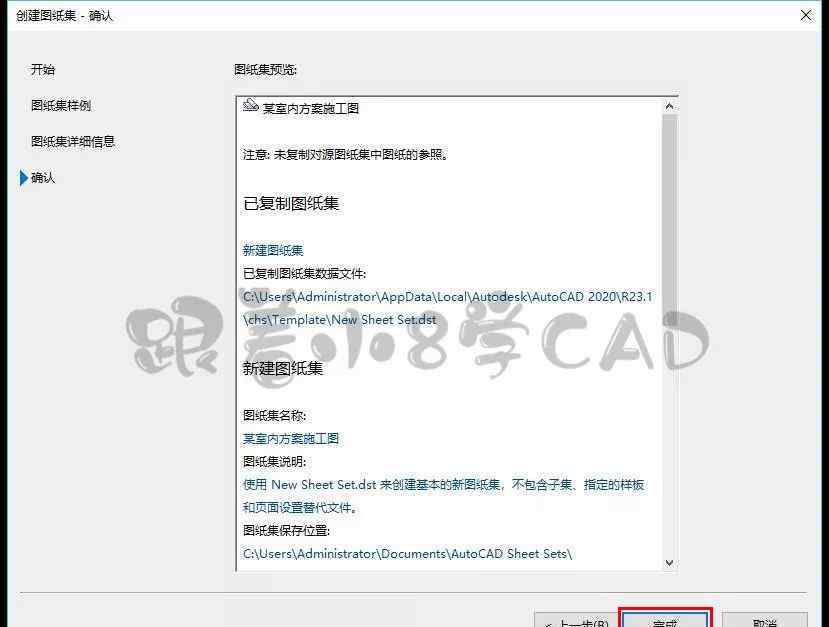

●确认创建图纸集:单击“完成”创建新图纸集；

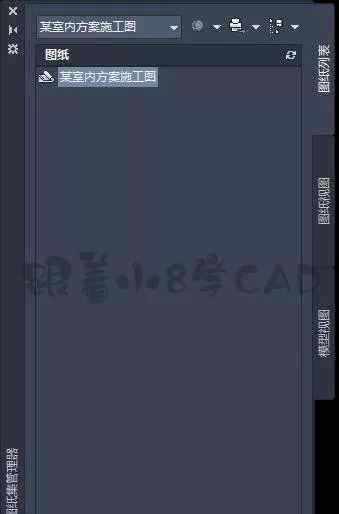

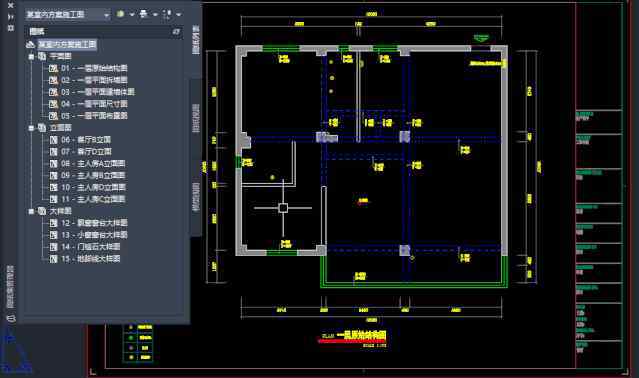

●自动打开图纸集列表:自动显示图纸集管理器的设置面板；(快捷键Ctrl+4)

0

三

在图纸集分类下创建子集

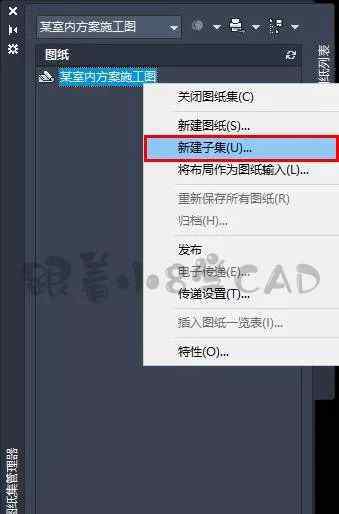

●新建子集:右键单击图纸集名称，选择“新建子集，在图纸集中创建子类图纸；

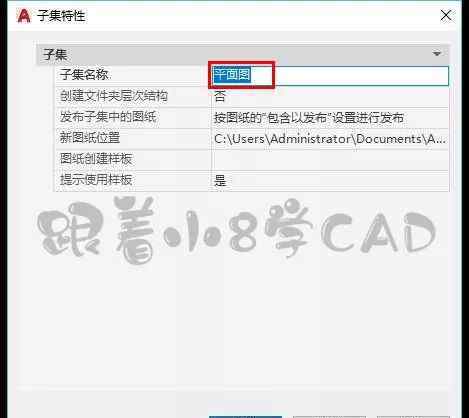

●设置子集特征:新建一个子类，输入对应的名称“计划”；

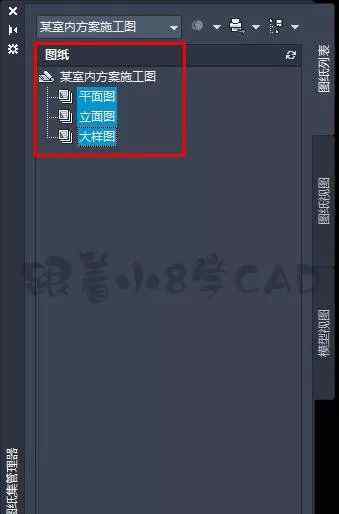

●根据需要创建多个子集:依次创建“平面”、“立面”和“细部”三个子集；

0

四

在子集类别下添加图纸

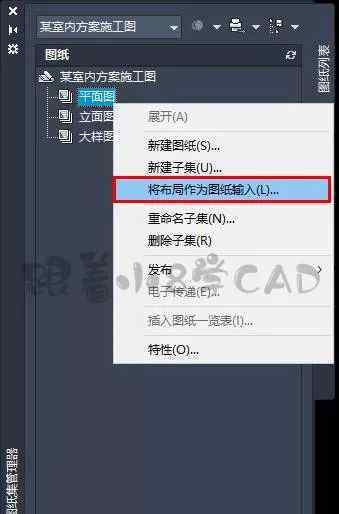

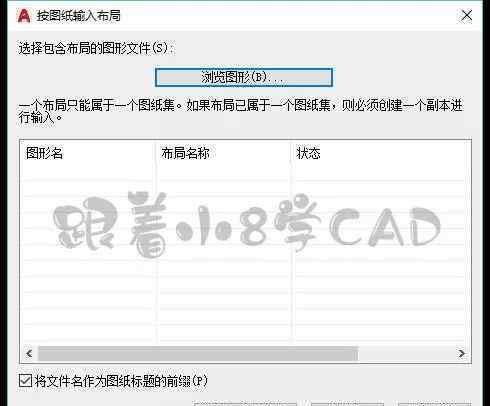

●将布局作为图纸输入到子集:右键单击“子集”名称，选择“将布局作为图纸输入”，将图纸添加到子集；

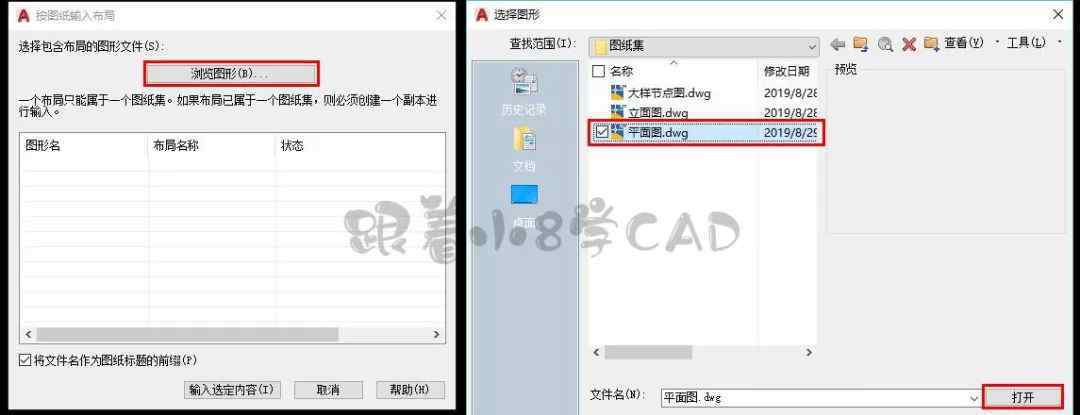

●浏览图纸:选择要导入的图纸，选择浏览图纸，查找相关文档；

●找到对应的DWG文件:找到之前命名为“计划”的DWG文件，选择“打开”；

●选择要导入的布局文件:CAD软件自动加载每个布局文件的“名称”，选择要导入的文件，选择“输入指定内容”；

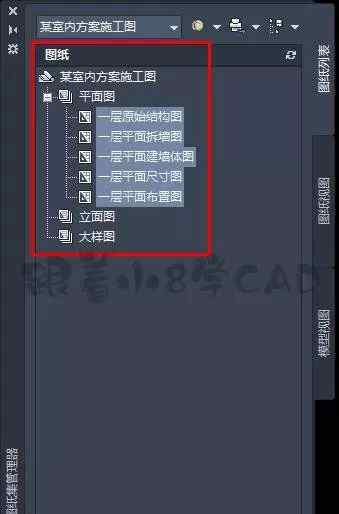

●平面子集:在平面子集下，添加各个相关的布局图；

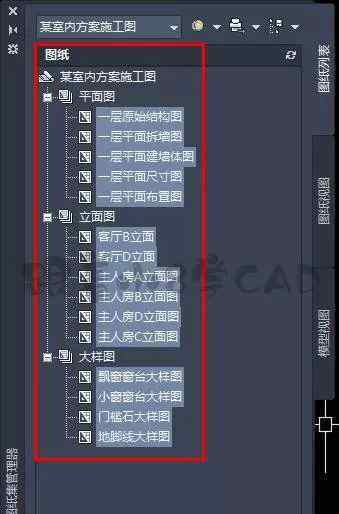

●添加其他子集对应的布局文件:参照上述步骤，导入每个子集对应的DWG布局文件；

0

五

重命名并重新编号

●快速管理图纸、编号和重命名图纸:从子集布局文件键中选择“重命名并重新编号”；

●设置编号:对于每个版面文件，我们可以根据需要快速系统地修改“图纸编号”，方便我们的图纸管理和打印；

●快速管理和查看:用鼠标点击，可以更快地查看每张图纸的内容，从而知道在哪里调用；

0

六

一键图形目录生成

●一键快速创建图纸列表:选择图框内容，使用“字段”制作“属性块”图框，提取相关“文本内容”；可以快速生成图纸集列表，省去创建列表的复杂步骤；并且自动读取和更新目录信息，从而减少错误信息的发生。

0

七

一键快速打印所有图纸

●自动发布和打印每个图纸:选择“发布”和“发布为pdf”；每次排版之前，只有一张独立的图纸完美地排列在“默认打印”区域。点击发布后会自动快速打印；

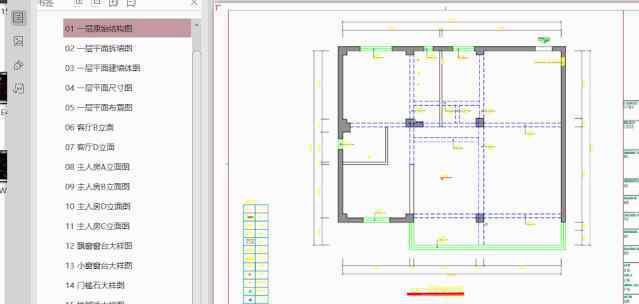

●自动打印成一套完整的PDF文件:选择快速打印并自动合并成PDF文件，顺便包含每个版面的图档；
