波形钢板护栏 波形染钢护栏的系统原理，常用规格及立柱安装

波形梁钢护栏又叫W板护栏、波形护栏、高速公路护栏、钢板护栏、防撞护栏。主要分为二波护栏和三波护栏。

波形梁护栏系统原理

1.波形梁钢护栏是半刚性护栏的主要形式，是波形钢护栏板相互拼接，由立柱支撑的连续结构。

2.波形梁钢护栏利用地基、立柱、横梁的变形吸收碰撞能量，迫使失控车辆改变方向，返回正常行驶方向，防止车辆冲出道路，保护车辆和乘客，减少事故造成的损失。

3.波形梁钢护栏兼具柔韧性和钢性。波形梁护栏吸收碰撞能量的能力强，具有良好的视线感应功能，能够与道路线形协调，外观美观。可用于小半径弯头，损坏部分可轻松更换。

波形梁钢护栏常用规格

双波浪护栏:4320*310*85*3或4mm；

三波护栏:4320 * 506 * 85 * 4mm

波纹护栏板表面处理:热浸镀锌、喷塑；

波形梁护栏双波柱:114*4.5*高；140*4.5*高；

波形梁护栏三波柱:130*130*6*高；140*4.5*高；

波形梁护栏一般柱距分为2 m钢筋型和4 m普通型；

波形梁护栏立柱与板材的连接方式有两种:防堵块式和桥架式。

波形梁钢护栏的分类

波形梁钢护栏一般按位置和防撞等级分类。按位置可分为路边护栏和中央护栏。按照防碰撞等级分为a级和s级。S级护栏属于加固型，适用于路边特别危险的路段，A级护栏用于特殊公路。

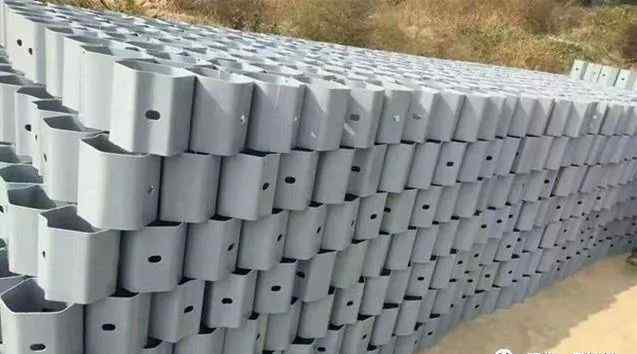

波形梁钢护栏材质:Q235，优质低碳钢板，防腐处理。公路护栏板的立柱起到支撑防撞护栏板的作用。

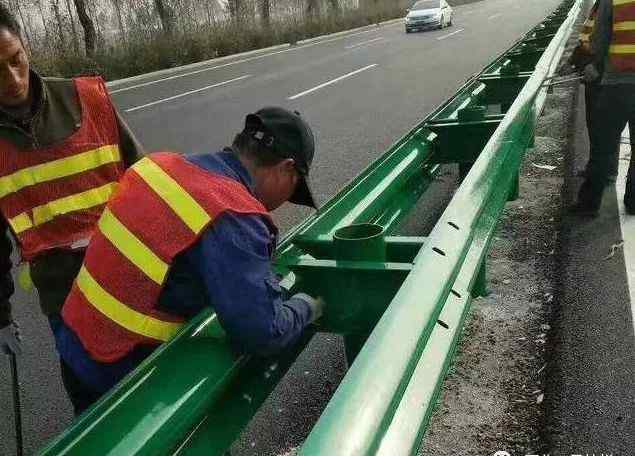

波形梁护栏立柱的安装

(1)、根据设计图纸进行立柱钻孔，并检查使其与道路线形相协调。

(2)、如路肩的基本情况允许，采用打入法设置垂直桩，施工时应准确定位，柱入土应至设计深度，当打入过深时，不得只拔出柱部来校正，而必须全部拔出，待基础夯实后再打入。

(3)、立柱进入困难时，可采用钻孔法或开挖法安装立柱。安装采用钻孔法。立柱定位后，用与路基相同的材料回填，分层夯实。埋柱应采用开挖方法。回填土应采用优质材料，分层夯实(每层厚度不得超过15cm)。回填土的压实度不得小于邻近原状土的压实度。

(4)、在结构中设置护栏立柱，在结构施工中施工已准备好的混凝土基础。采用预留孔基础时，应先清除孔内杂物，排干孔内积水，再在孔底涂上融化的沥青，然后放入柱内控制标高。可以在柱子周围注入沙子。填砂时，必须保持立柱的正确位置和垂直度。沙子振动后，可以用沥青密封，防止雨水漏入孔内。

⑤沥青路面段的柱施工时，柱坑从路基到表层以下5厘米用与路基相同的材料分层回填压实，其余用与路面相同的材料回填压实。

⑥立柱安装到位后，其水平和垂直方向形成平滑的线形。

⑦过渡段末端护栏施工时，应严格按照设计规定的坐标控制立柱位置，并注意抛物线形状。
