一.概述:
诸城于波环保设备有限公司生产的中央传动浓缩机适用于小型径向活性立式沉淀池和浓缩池的机械排泥。由于中心传动浓缩机采用中心传动悬挂结构,不需要中心支墩,简化了土建结构,降低了投资。常见的池径为3~16m。中央驱动浓缩器可以进一步分离浓缩池污泥中的游离水,从而减少污泥提及,提高污泥浓度,并将浓缩后的污泥排放到池外。其结构、土建条件和特点与刮泥机相同,但刮泥臂上有栅条,有利于提高沉淀效率。该设备浮渣漏斗的选择根据工艺设计确定。
二、使用:
中央传动浓缩机主要由两部分组成:一个圆形浓缩机和一个耙式刮刀。浓缩机中悬浮在浆液中的固体颗粒在重力作用下沉降,上部变成清水,从而实现固液分离。沉积在浓缩池底部的矿泥被耙斗连续刮除收集,在浓缩池底部的中心出矿口排出,而澄清水从浓缩池的上边缘溢出。中心驱动浓缩机适用于浓缩器中精矿和尾矿的脱水,将矿浆含量从20-30%提高到40-70%左右。该浓缩机广泛应用于煤炭、冶金、化工、非金属选矿、环保等行业。
三、设计原则
中心驱动浓缩机可分为两种:小型(直径:φ 1.8 ~ φ 20 m)和大型(直径:达φ100 m以上)。小型中央驱动浓缩机(图10-l)由浓缩池、耙架、传动装置、信号安全装置、耙架提升装置、进料装置和卸料装置等组成。
圆柱形浓缩池由水泥或钢板制成,池底略呈圆锥形或扁平状。池底中央有一个用于排出浓缩产品的出料斗,池上周边有一个环形槽。为了提高浓缩效率,在浓缩池澄清区的下部,沿池周安装斜板后,矿浆沿斜板间的空斜向上运动,固体颗粒在两斜板间垂直沉降,从而缩短沉降距离和时间。沉降在斜板上的细颗粒会聚集在一起,斜板向下滑动,沉降速度加快。安装斜板后,也增加了浓缩机的自然沉降和堆积。
浓缩池中间安装有立轴,立轴末端固定有十字形耙架,耙架下方图片安装有刮刀。耙架与水平面成8° ~ 15°角。固定在桁架上的电机通过圆柱齿轮减速器、中间齿轮和蜗轮减速器驱动立轴行进。当立轴旋转时,矿浆沿桁架上的进料槽流入池中心的接收桶,并在周围流动。矿浆中的固体颗粒逐渐沉降到浓缩池底部,由耙架下方的刮板刮入池中心的卸料斗,再由砂泵排出。上述澄清水层从罐上部的环形溢流罐中溢出。
在操作过程中,一定要注意排放的浓度。浓缩机过载或非常集中的物料会导致卸料斗堵塞和耙架弯曲。为防止浓缩机过载,设有信号安全装置和提耙装置。信号安全装置采用水银开关控制器。蜗杆的一端由垫圈支撑,垫圈由弹簧支撑。当浓缩机负荷过大,即过多的泥沙使耙架旋转阻力过大时,蜗杆螺纹上的压力增大,导致蜗杆沿轴向移动,压缩弹簧,将垫圈推向右侧。垫圈上有一个与偏心水银开关座接触的触点。开关座上固定有三个不同倾角的水银开关。底部开关控制提升。电机降低耙架。中间开关控制升降电机使耙架上升;上部开关控制传动部分的主电机。

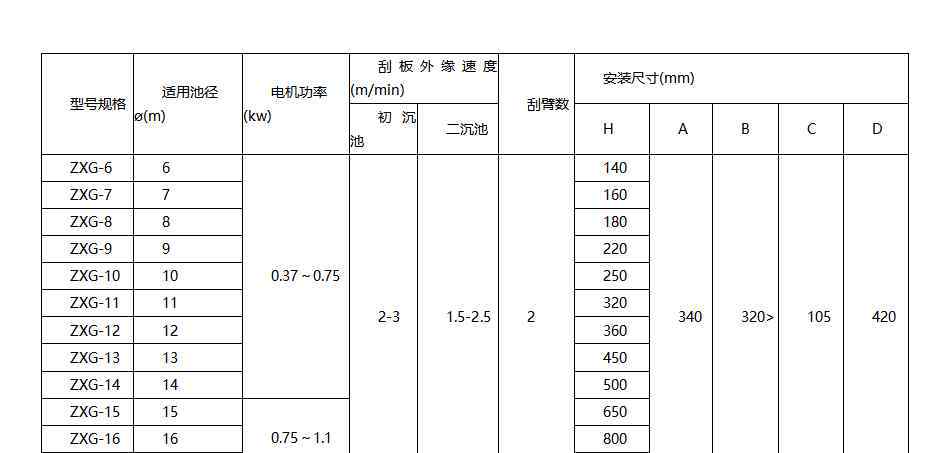

四.中央传动浓缩机技术参数
注:设备生产一般根据设计图纸或现场尺寸确定,以上参数仅为一般参数。
诸城于波环保设备有限公司专业生产中央驱动浓缩机、MBR膜生物反应器、纤维旋转过滤器、气浮机、刮泥机、污泥脱水机、一体化污水处理设备等环保设备。公司坚持以科技为先导,不断创新,使产品更加完善。
