景观设计包括土建结构(景观墙、亭廊、钢架等)。),水电安装(喷灌、照明、弱电等。),还有植物。
因此,需要理解的规范是:
1.城市居住区规划设计规范
2.公园设计规范
3.城市园林绿化工程施工及验收规范
4.水泥混凝土路面施工及验收规范
5、沥青路面施工及验收规范
6.城市道路设计规范
7.建筑结构荷载规范
8.混凝土结构设计规范
9.钢结构设计规范
10、砌体结构设计规范
11.木结构设计规范
12.冻土地区建筑基础设计规范
一、图纸的排列顺序
为了使设计者更好地向甲方表达设计意图,并使施工者有完整的施工依据,减少施工过程中的变更和拆除工程,提高有效工作时间,要求设计者有完整的图纸和有序的安排(按以下顺序)。
1.封面(根据设计院统一制作的模板印刷)
2.目录(根据设计院统一制作的模板打印)
3.项目概述
4.设计描述
5.装修工程清单(根据设计院统一制作的模板打印)
6.施工图(总平面图、总吊顶平面图、平面图、吊顶图、立面图、详图等。)
二、图纸内容要求

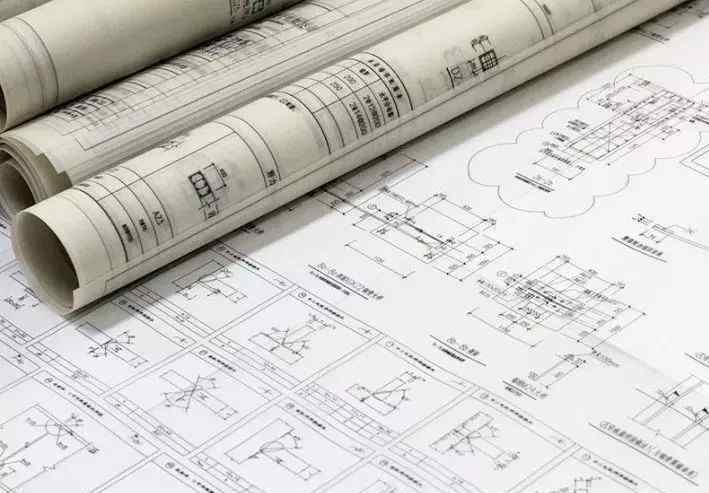

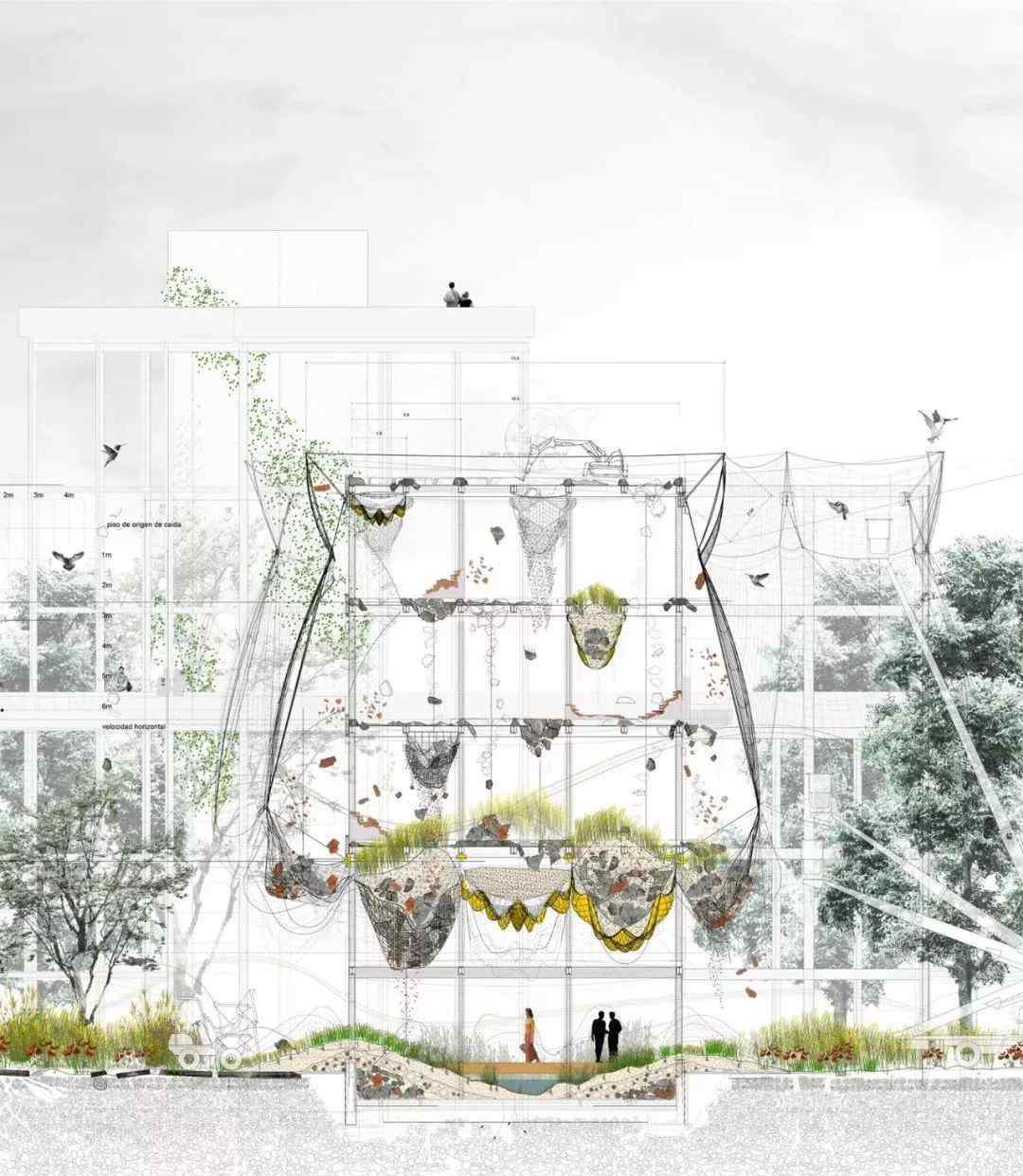

根据正投影原理绘制的平面图、立面图和剖面图是设计师的设计意图和现场施工之间的沟通语言。
设计师要想向客户和施工人员充分表达设计意图,设计师必须掌握设计图纸规范;正投影绘图需要使用专业的绘图软件工具,在图纸上绘制的线条必须粗细均匀、光滑整齐、交接清晰。
由于这类图纸以清晰的线条表达设计意图,描绘建筑内部或外部装饰的轮廓空,严格的线条画和严格的图纸规范是其主要特点。
1.封面(根据设计院统一制作的模板印刷)
2.图纸目录
图纸目录必须标明图纸编号、图纸名称和正投影图的备注。图纸名称按照图纸排列顺序从施工图第一页开始编号。
3.项目概述
工程概况应反映施工现场的总体格局、工程地址、设计部门、工艺水平和设计风格。
4.设计描述
5.装修工程清单
装修工程涉及的每空个房间的顶面、墙面、地面、家具、踢脚线、门窗、罩面的材料、品牌、规格、颜色等必须做好标识,使甲方和观者对装修工程的主要材料和建议的颜色、配件有更清晰的了解。
6.施工图:
4.规划区三维地形图:包括三维视图、坡度、坡向、地表径流、河口水文、植被、道路、建筑、风水等一系列场地现状分析图。是利用地理信息系统制作的;
5.景观格局分析图:在现有植被规划的基础上,通过对场地现有景观的分析,提出规划景观格局的初步构想;
6.场地内外景观景观景观分析图:以当前三维地形图为基础,分析场地内外景观景观关系;
7.场地内外景观景观景观分析图:以当前三维地形图为基础,分析场地内外景观景观关系;
8.地方文化格局分析图:在现有建筑和道路规划的基础上,通过对场地地方文化的分析,提出规划文化格局的初步构想;
9.生态格局分析图:在现状规划的基础上,通过对现有生态环境的分析,提出规划生态格局的初步构想;
10.土地利用适宜性分析图:在现有规划的基础上,通过对场地内外所有自然和人为因素的综合分析,标明各地块的主要特征和建设适宜性;
11.规划总平面布置图:绘制比例为1/500~1/2000,图上应标明规划建筑物、草地、林地、道路、人行道、水体、停车场、重要景观小品的位置、范围和相对高度(通过阴影);应标明主空房间、景观、建筑和道路的名称;
12.功能结构分析图:在总平面图的基础上,用不同颜色的符号抽象表达规划功能结构关系;
13.功能区划图:在总体规划的基础上,用不同的色块标明各规划功能用地的位置范围,并标注功能名称;
14.交通结构分析图:在总平面图的基础上,用不同颜色的符号抽象表达规划道路的结构关系;
15.内外交通联系图:在总平面图的基础上,不同颜色的符号(线、箭头等)。)用于指示外部道路的坡度和交通流向,并指示周围交通站点的位置;
16.内部交通图:在总平面图的基础上,不同颜色的符号(线条、箭头等)。)用于标明内部规划道路的等级和交通流向,标明内部机动车辆和非机动车辆的停放位置和范围;
17.行走系统图:在总平面图的基础上,不同颜色的符号(线条、箭头等)。)用于显示内部行走和非机动车系统,并指示广场的位置和范围;
18.道路布置:图纸比例尺为1/500~1/1000,图上应标明红线位置、横断面、道路交叉口坐标、标高、坡向、长度、停车场用地边界;
19.水系规划图:在总平面图的基础上,用不同的颜色表示内部规划水体的类型和范围,标明桥梁、水源、堤防、水闸的位置和水流方向;
20.绿地结构分析图:在总体规划的基础上,对内部规划绿地的类型和范围进行不同色彩的抽象表达;
21.种植方案:图纸比例为1/500~1/2000,注明主要植物种类、种植数量及规格,并附主要苗木种植表;
22.景观结构规划图:在总体规划的基础上,将内部景观结构和景观要素用不同的色彩进行抽象表达;
23.服务设施系统规划:在总体规划的基础上,以不同的色彩抽象表达内部服务设施的性质和关系;
24.安保系统规划:在总体规划的基础上,将各级安保设施和整体安保系统设计用不同的色彩进行抽象表达;
25.竖向规划图:绘制比例尺为1/500~1/2000,标明不同高度地块的范围、相对标高和高差处理方法;
26.给排水工程规划图:绘制比例为1/500 ~ 1/2000;
27.电力通信工程规划图:绘制比例为1/500 ~ 1/2000;
28.燃气热力工程规划图:绘制比例为1/500 ~ 1/2000;
29.分阶段施工计划
30.重点地段规划设计:通过透视、平面、立面、剖面展示重点地段的规划设计;
31.主街景立面:标明沿街主体结构的高度、颜色、高度,展示规划建筑与周围环境的关系。

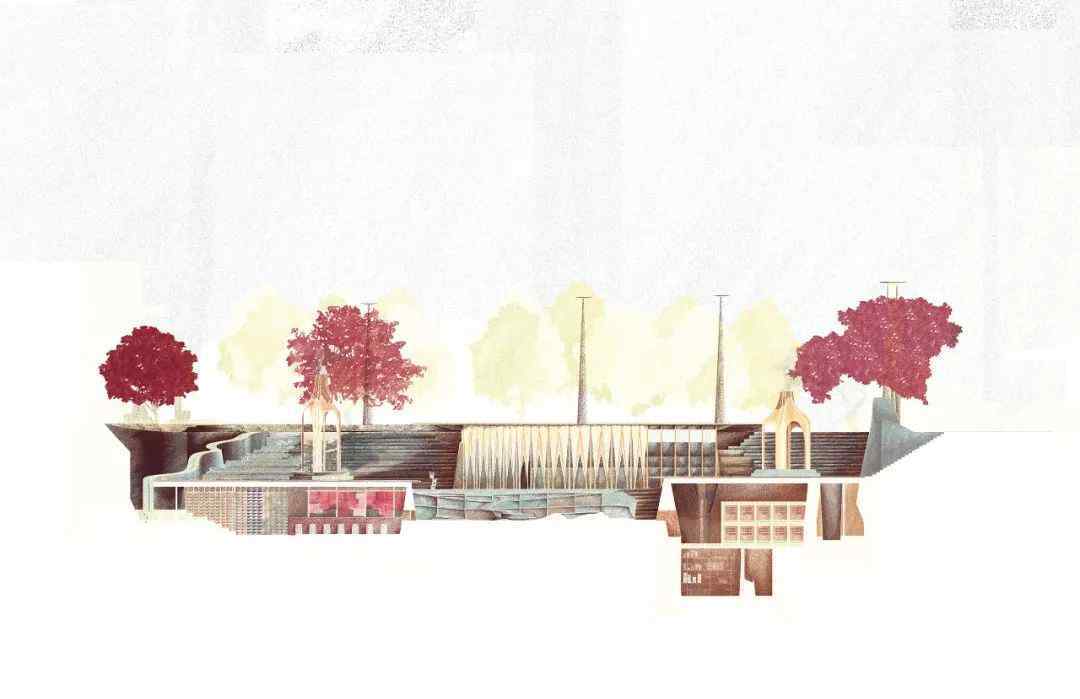

32.主要建筑物、构筑物方案图:主要建筑物首层平面图、地下建筑物负层平面图、主要构筑物竖向剖面图;

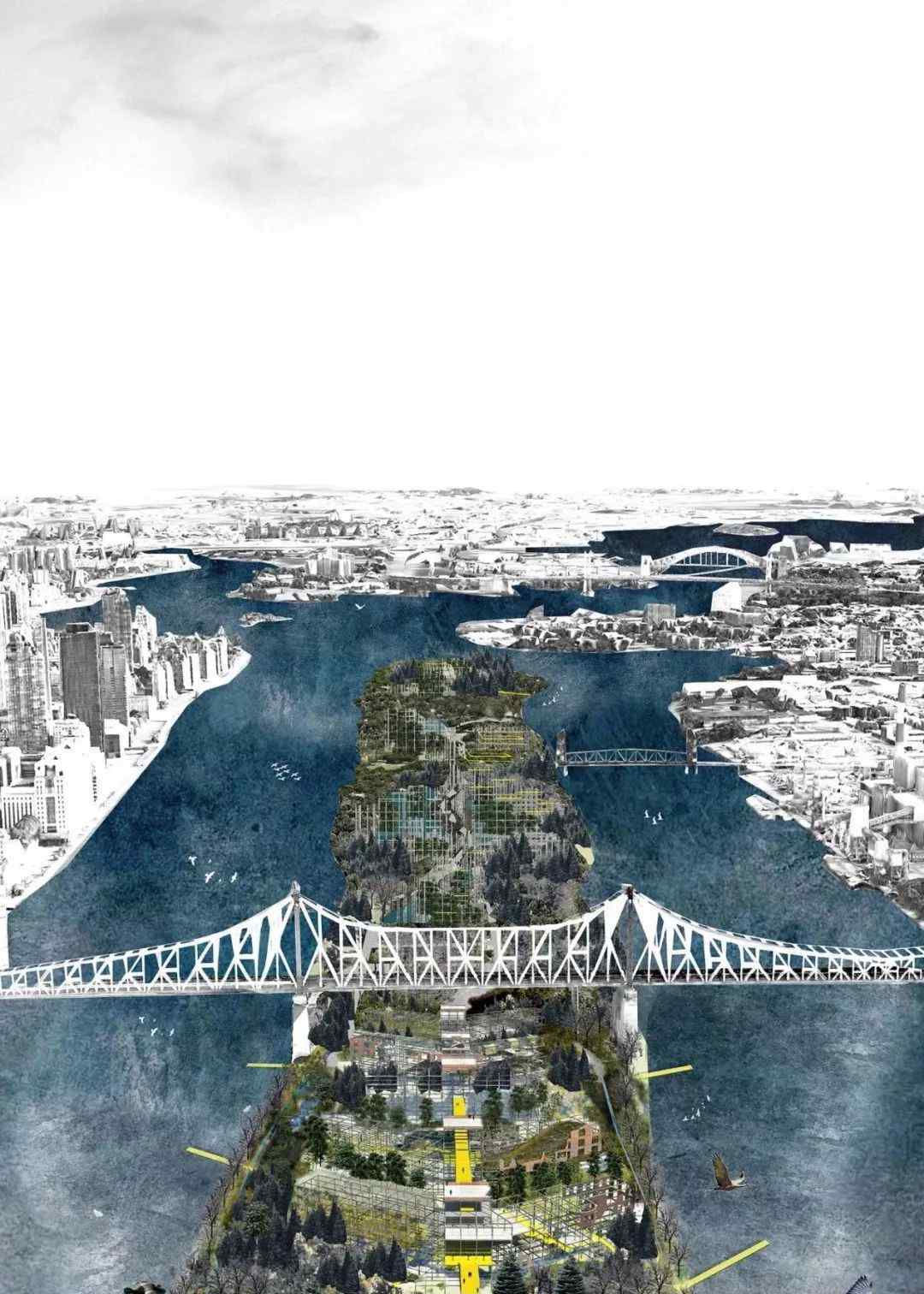

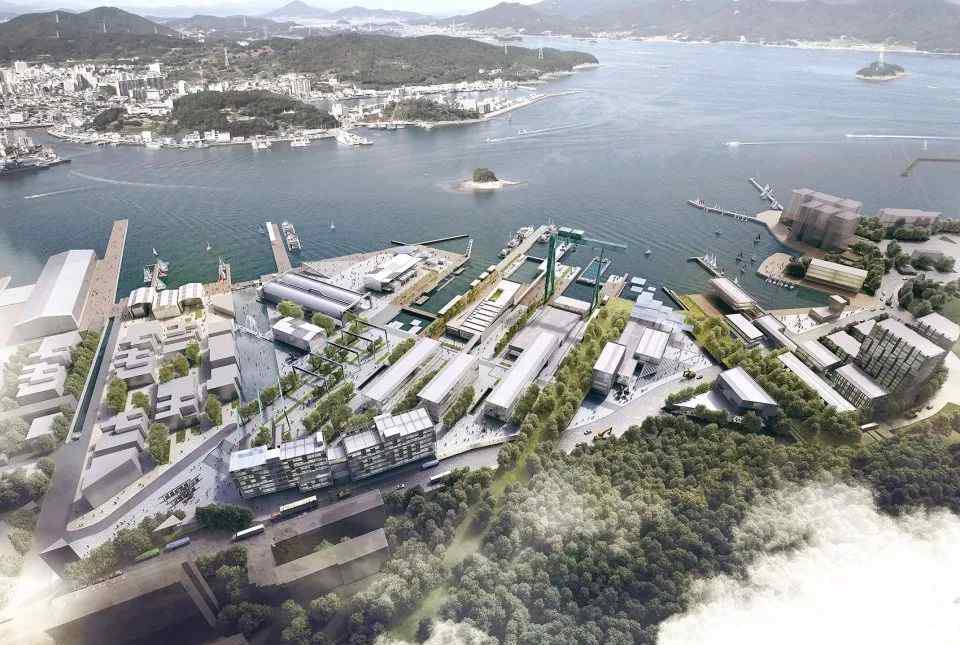

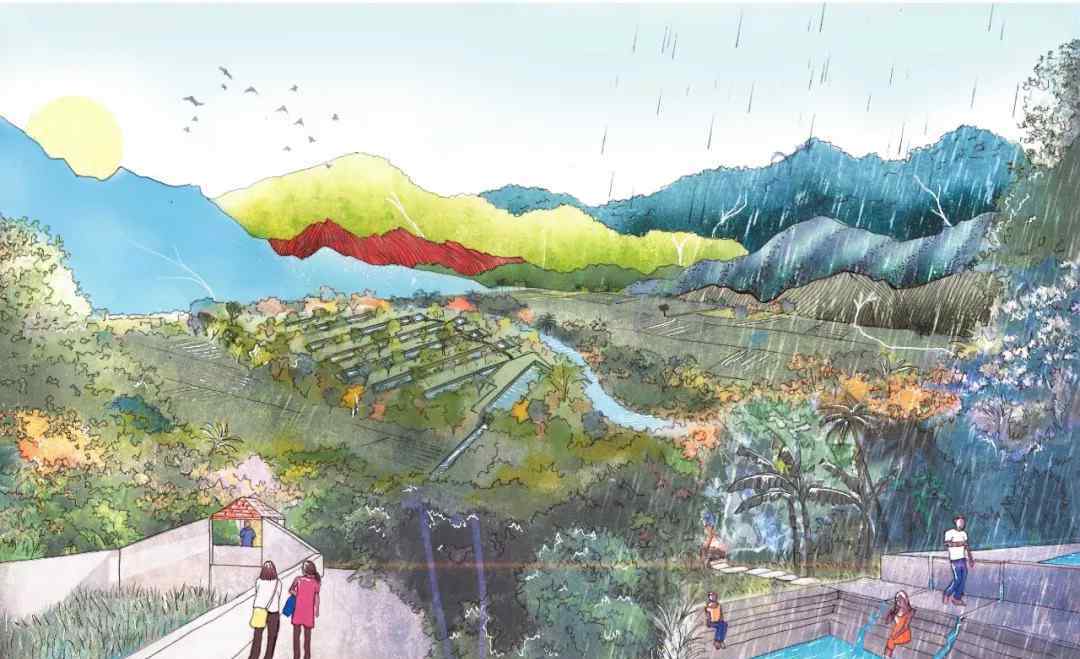

33.表达设计意图的效果图或图片:一般应包括总体鸟瞰图、夜景效果图、重要景点效果图、特色景点效果图、局部放大的竖向剖面图及反映设计意图的相关图片、重要建筑物和构筑物的成果提交图(蓝图)
动词 (verb的缩写)图纸要求
1.规划地段位置图:标明规划地段在城市中的位置及其与周边地区的关系;
2.规划断面现状图:图的比例尺为1/500~1/2000,标明自然地形、道路、绿化、水体、工程管线和各种陆域建筑物的范围、性质、层数和质量;
3.规划总平面图:图的比例尺为1/500~1/2000,图上应标明规划建筑、草原、林地、道路、人行道、水体、停车场、重要景观小品、雕塑的位置和范围;主空房间、景观、建筑和道路的尺寸和名称应加以标记。
4.道路交通规划图:图的比例尺为1/500~1/2000,图上应标明红线位置、横断面、道路交叉口坐标、高程、坡度、长度、停车场边界;
5.竖向规划图:绘制比例尺为1/500~1/2000,标明不同高度地块的范围、相对标高和高差处理方法;
6.种植设计图:图的比例尺为1/500~1/2000,标明主要植物种类、种植数量和规格,并附主要苗木种植表;
7.给排水工程规划图:绘制比例为1/500 ~ 1/2000;
8.电力通信工程规划图:绘制比例为1/500 ~ 1/2000;
9.燃气热力工程规划图:绘制比例为1/500 ~ 1/2000;
10.分期施工方案:图纸比例为1/500 ~ 1/2000;9.重点地段规划设计图。(一般应包括入口、主要公共建筑区域和典型区域)
11.主要街景立面:绘制比例为1/500~1/1000,标明沿街建筑高度、主体结构颜色和高度;
12.主要建筑物、构筑物方案图:主要建筑物首层平面图、地下建筑物负层平面图、主要构筑物竖向剖面图;
不及物动词模型
1.整体模型比例为1/500~1/1000,重要局部模型比例为1/50 ~ 1/300;
2.整体模型应能反映场地内各空之间的尺度关系、重要高差的处理、道路绿地、硬地面等不同基面、绿化围护关系、场地与周围道路建筑环境的关系;局部模型要反映纹理、运动、比例在空之间等。
