mosaic 你问我答——大屏拼接中工作站配置与优化问题

近日，国内某知名3D可视化厂商咨询北京卓克同创信息科技有限公司(以下简称北京卓克)关于大屏幕拼接中工作站的配置和优化问题。为了防止更多的用户在遇到同样的问题时不知所措，边肖总结了主要问题并做出了相应的回答。在此，希望以下回答对大屏幕拼接工作者有所帮助。如果您有任何问题，请随时打电话给我们。

1.当P6000显卡为马赛克时，建议不支持不同连接器的混合使用，如下图

马赛克对电线的要求或其他具体要求或限制是什么？

答:英伟达显卡是马赛克，需要满足以下要求:

⑴马赛克无法在ECC模式下工作，请确保ECC已关闭。

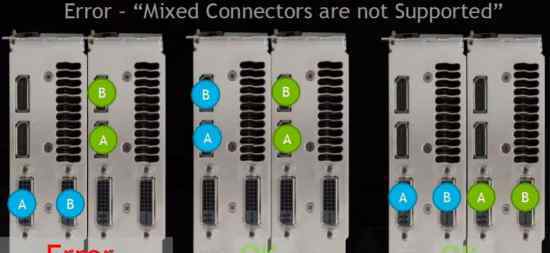

⑵不支持混合连接，混合规则如下:

●在使用相反的连接器之前，基本上必须首先使用所有一种类型的连接器

●真实即使你用的是加密狗

⑶驱动程序无法远程安装

⑷马赛克显示分辨率未列出

●预期分辨率在所有显示器中并不常见

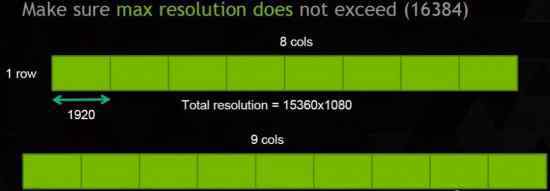

●请求的拓扑超过了16Kmax的宽度或高度(以像素为单位)。

●与最大分辨率正常但英伟达根据横向显示进行计算的旋转显示相关的错误

⑸未列出镶嵌分辨率—无公共时序

●显示器具有不同的电子显示设备

●混合EDID和定制分辨率–定制分辨率可能与EDID不匹配。

●布线错误

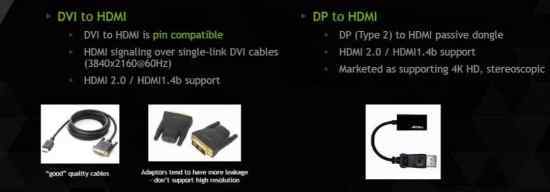

动力定位至HDMI连接器分辨率

单链路数字视频接口电缆与双链路相比

⑹马赛克分辨率未列出

⑺MOSAIC决议未列出

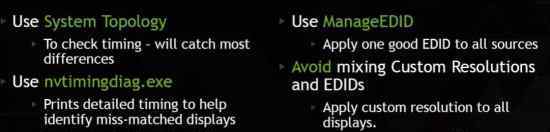

马赛克问题解决方案:

2.对于常用工作站，如惠普、联想、戴尔等。，双显卡有必要配置SYNC同步卡吗？如果使用多通道，比如屏幕上8通道双显卡，如何有效使用同步卡？

答:惠普、戴尔、联想高端工作站将在bios中为英伟达显卡做SLI认证。如果在这个平台上提供两个显卡，可以用SLI桥代替同步卡，节省成本。新一代Quadro RTX显卡可配备英伟达nvlin连接器。

官方Quadro SLI认证平台查询网站:

http://www . NVIDIA . com/object/Quadro _ sli _ compatible _ systems . html

3.什么是多工作站大屏幕拼接同步？必须在底层做吗？

答:多工作站大屏幕拼接同步有两种方式，一种是时钟同步，一种是帧同步。

时钟同步比较简单，只需设置一点同步卡就可以解决。

帧同步比较麻烦，需要应用开发者编写调用NVIDIA SWAP API的接口。

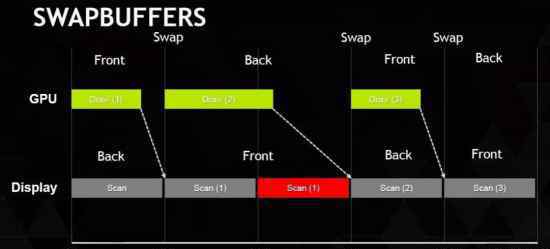

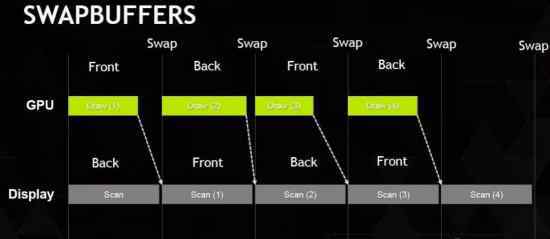

原理如下:

4.英伟达在大屏幕拼接应用中有哪些相应的性能优化措施？

答:英伟达显卡从两个方面优化大屏幕拼接。

(1)马赛克修剪:

多图形处理器马赛克上的负载平衡像素填充率

好处:

在图形处理器之间划分像素填充–提高大型屏幕的性能

要求:

全屏OGL(OpenGL)或直接应用

运行应用程序

Applicationis是一个cmd线工具。从具有管理员属性的命令外壳运行

您必须重新启动应用程序，更改才会生效

⑵视频编解码优化:

英伟达专门开发了视频编解码GPU解码芯片，让显卡做视频编解码工作，从而释放CPU。需要注意的是，要使用NVIDIA GPU编解码功能，视频播放器本身需要调用，否则开发者需要调用艾迪解卷积GPU API。

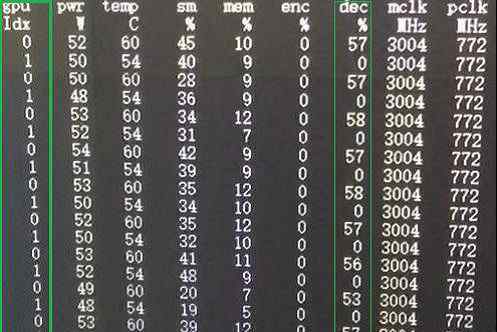

要查看NVIDIA GPU的编解码功能:

执行nvidia-smi dmon命令

5.在大屏幕马赛克环境下，显卡必须连接大屏幕马赛克处理、矩阵控制器等设备。这样的设备也有相应的自定义方法如EDID写入和修改，大屏幕马赛克领域使用的分辨率都是非标准分辨率，如1920*3240，2800*3150等。使用这种非标准分辨率时有什么注意事项？或者从显卡的角度来说，大屏幕拼接处理器或者矩阵或者分配器的其他设备有什么要求？(比如像素时钟？转换芯片等。);

答:EDID是必须的。自定义规格不能超过显卡的像素时钟频率。可以在NVIDIA控制面板的自定义分辨率中计算。

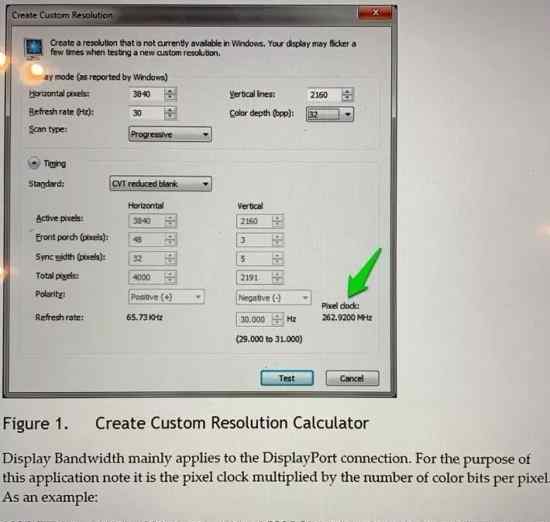

具体像素时钟计算方法如下:

6.使用P6000或P5000时，往往需要根据大屏幕处理器、矩阵或显示器的接口购买相应的转换线，如DP到DL DVI、DP到HDMI等。这种线材有什么要求，如何选择线材？

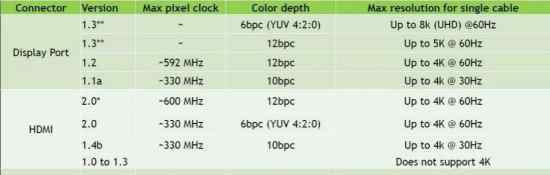

答:首先看一个与DP、HDMI、DVI相关的参数表，如下图所示:

具体的电缆建议如下图所示:英伟达只测试经动力定位认证的设备

由英伟达HDMI电缆公司推荐

7.P6000双显卡的性能比单显卡提高了多少？视频内存只有24G吗？马赛克后通过GPU-Z监控GPU时，发现每个显卡的GPU负载和内存占用都是一样的。多个显卡是用自己的内存还是只用一个卡内存？mosaci后双显卡性能比单显卡好吗？

或者可以用什么公式来计算在什么分辨率下显卡的处理能力可以得到满足？(比如像素填充率？内存带宽、内存大小等。)

答:没有详细的计算方法，但是有两个公式供客户参考，分别是纹理着色和像素着色，可以大致估算显卡的3D处理性能。

计算的纹理速率(千兆字节/秒):

流式多处理器(SM或SMX) x纹理单元/SM(或TPC) xHot(着色器)时钟或Boost时钟/1000；

计算像素速率(g像素/秒):总rops(光栅处理单元)x GPU(NV)时钟/1000

马赛克会将计算任务平均分配给参与马赛克的显卡。另外，马赛克虽然可以将任务分配给多个显卡，但不能叠加显存，只能将多个副本复制到不同的显卡，所以马赛克多卡并没有像预期的那样提升性能，但肯定比单个显卡好。NVLINK可以解决这个问题。NVLINK允许叠加多个显卡的显存，使用后多张卡之间的马赛克性能会有明显提高。

8.单个GPU或者多个GPU做马赛克。马赛克桌面的分辨率和主桌面+扩展桌面的使用方式一样吗，显卡的压力也一样吗？马赛克能支持的最大分辨率是多少？16K？32K？推荐还是建议值？

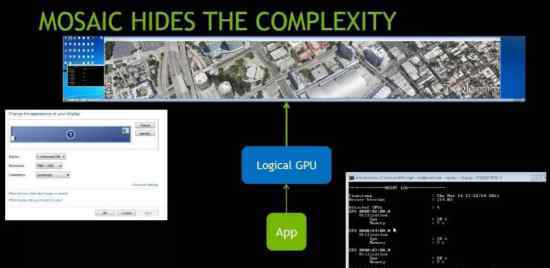

答:肯定不一样。马赛克将计算任务平均分配给多个显卡，而操作系统管理多个显示器将计算任务集中在主显卡上。如下图所示:

9.调用显卡的编解码芯片会影响显卡在本省的加速性能吗？如果视频解码占用率是100%，会影响显卡运行unity3d的效果吗？

答:显卡的解码芯片和3D功能是由显卡中两个不同的硬件处理的。视频编解码使用编解码芯片，而3D应用处理调用显卡的SM单元，所以互不相关。但是，有一个问题需要注意。3D应用和视频编解码都需要在视频内存中进行。视频内存足够大就不影响，视频内存有限就影响。

10.在惠普Z840等工作站中，是否有相关的驱动程序设置或工作站设置来提高显卡的性能？

(运行的程序是。NET开发，WPF，unity，html 5)；

答:部分可以使用惠普PA工作站优化工具进行改进。此外，NVIDIA控制面板中可以调整一些选项，以提高应用性能。

11.在多CPU图形工作站中，显卡必须安装在同一个PCI-E插槽中吗？不同CPU管理中安装的PCI-E插槽性能有没有官方测试对比数据？

答:显卡安装在不同的CPU插槽上。由于不同CPU插槽上显卡的交互数据会通过连接不同CPU的QPI，理论上对性能会有一定影响，但没那么大。英伟达没有这方面的具体数字。

12.在nvlink用于最新一代RTX Quadro 5000双显卡之后，您还需要双显卡的同步卡吗？

答:不是，视频记忆可以叠加。这使得以大容量和高复杂性进行渲染成为可能。
