绘制 三分钟教你学会 双代号网络图的绘制

1.各种逻辑关系的正确表示

每项工作之间的逻辑关系不仅包括由过程决定的工作的客观顺序，还包括施工组织所要求的工作之间相互制约、相互依存的关系。逻辑关系表达是否正确，是网络图能否反映项目实际情况的关键。而且如果逻辑关系错了，图中各种工作参数的计算，以及关键线路和工期都会错。

图12-5图12-4的正确形式

图12-8错误示例(3)

图12-10错误示例(5)

图12-11图12-10的正确形式

a) b)

图12-16箭头交叉时的绘制方法

(10)通过平行搭接进行的工作应在双代号网络图中分段表示

如图12-17所示，涉及的工作是钢筋加工和钢筋绑扎。如果分为三个施工段，则应按图12-17表示。

图12-17工作平行重叠的表达式

(11)网络图应清晰、布局合理

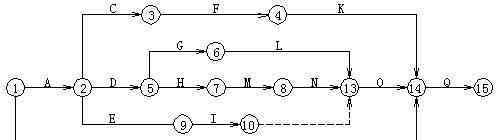

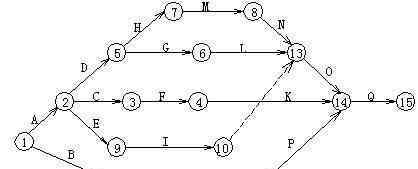

正式绘制前，应先绘制草图，然后进行调整。在调整过程中，要突出重点工作，即关键线尽量安排在中心的醒目位置(见后面的相关内容如何找出关键线)，密切相关的工作尽量安排在一起，使整个网络布局清晰合理。如图12-18所示，图B是由图A编制而成，看起来比图A更整洁合理..

a)

b)

图12-18网络图布局

a)原始网络草图；b)完成网络图后

(12)大型建设项目可分部分绘制

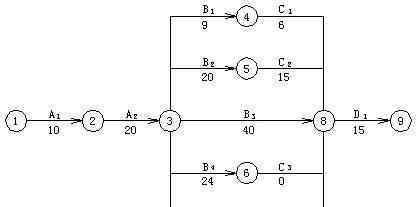

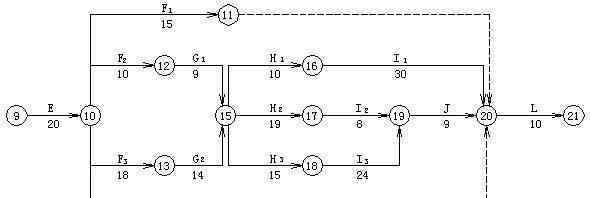

有些大型建设项目，工序多，工期长，网络图可能很大。为了方便绘图，网络图可以分为几个部分，分别绘制。图的线段应选择在箭头和节点较少的位置，线段上的节点数应一致，如图12-19所示。

a)

b)

图12-19网络图的分段

a)网络图(1)的一部分；网络图的b部分(2)

3.双代号网络图的绘制方法

双码网络图的绘制方法取决于每个人的经验，但从根本上说，应该以既定的施工方案为基础，根据具体的客观施工条件，本着统筹安排的原则。一般绘制步骤如下:

(1)任务分解，施工分工。

(2)确定工作计划的全部工作及其逻辑关系。

(3)确定各项工作的持续时间，制定工程分析表。分析表的格式见表12-2。

(4)根据工程分析表，绘制并修改网络图。

表12-2工程分析表

序列号

作业名

工作代码

之前工作

之后立即工作

持续

资源强度

一个

A

-

乙、丙

2

B

A

F
