土方 复杂土方的处理技巧

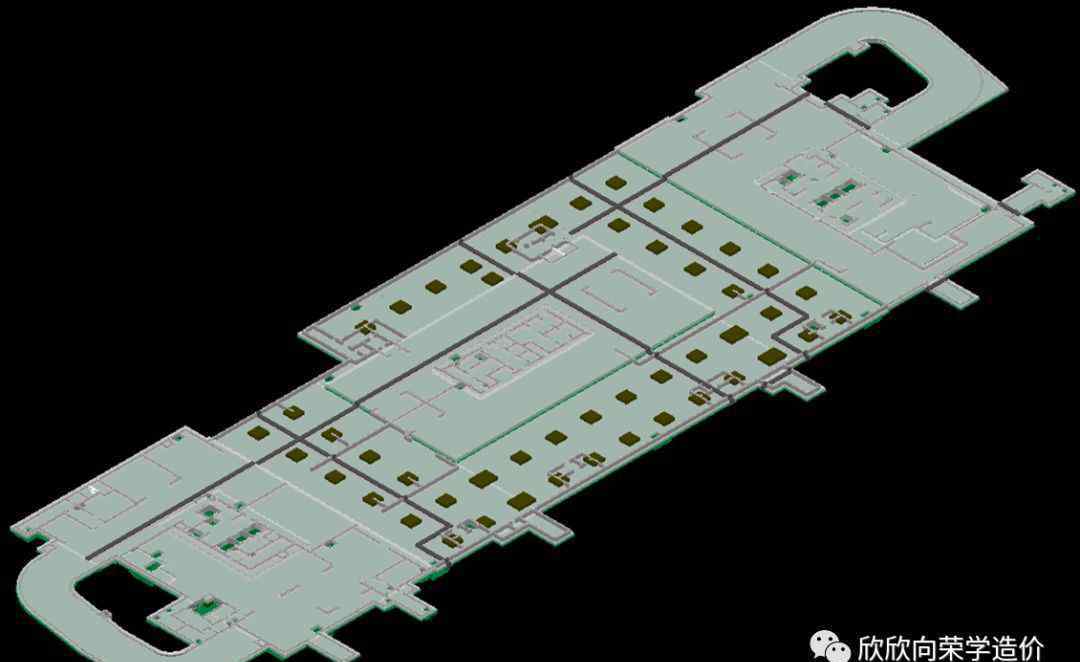

这也是我们做过的复杂的工程基础，如图1所示。

图1

不过今天的文章不是讲复杂的地基，而是讲如何计算这个地基的土方。

如你所见，遇到这样的地基，土方会怎么安排？

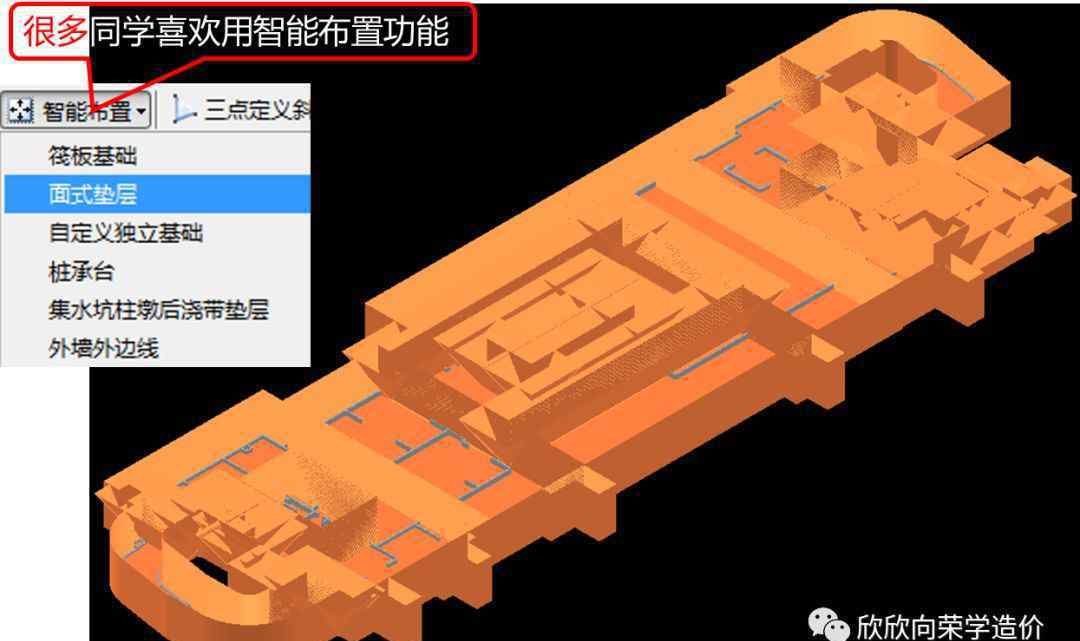

很多同学想到用智能布局功能，因为软件给了这个功能，很简单。布局一完成，所有土方都画出来了，如图2所示。

图2

看到图2中软件的计算是什么感受？你相信软件能算吗？

我听广联达的员工说，很多用户不敢用软件的土方计算，不敢完成项目。不知道软件是不是最正确的，也不知道自己在测量的时候是否有足够的信心。

其实软件挺对的。说实话，如果不是我自己测试了软件，看到这么一个土方就不放心了。这么乱七八糟的土方，让人不敢相信软件是对的。

如何让大家看起来都是对的，正是我今天这篇文章要回答的问题。

一、软件土方的推演原则

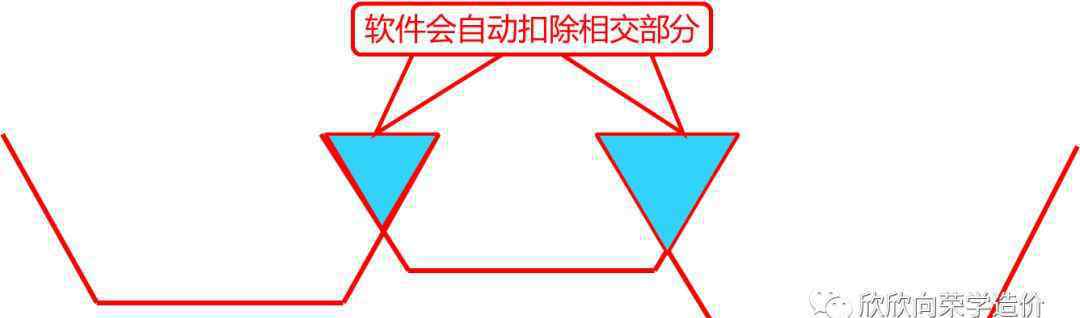

有兴趣的同学可以用一个简单的土方量测试，软件的土方量非常准确。软件土方计算的原理可以用图3表示。

图3

不管土方有多复杂，软件都会扣除路口的土方。我们可以看到图2是如此混乱。其实软件显示的是相交部分。不知道软件从技术角度能否不显示这部分。如果没有显示出来，似乎是对的。

既然软件不能显示，那我们可以处理吗？可以，我们可以从立面角度设置，防止两者相交。

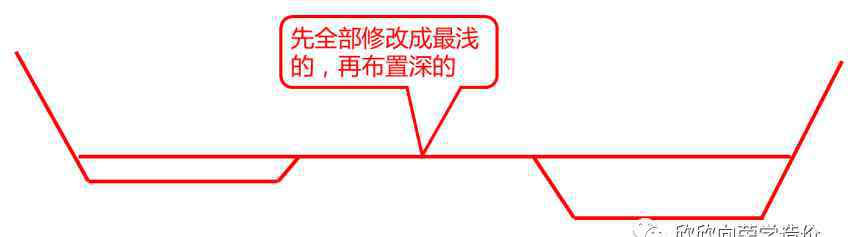

方法很简单，先画出最浅的土方，然后在最浅的土方的基础上挖更深的土方，这样就不会相交了，如图4所示。

图4

二、如何调整画法让大家看起来都是对的

让我们用上面的分析方法，让软件的土方不仅计算正确，而且让大家看起来都是对的。

第一步:先把所有土方修改成最浅的土方

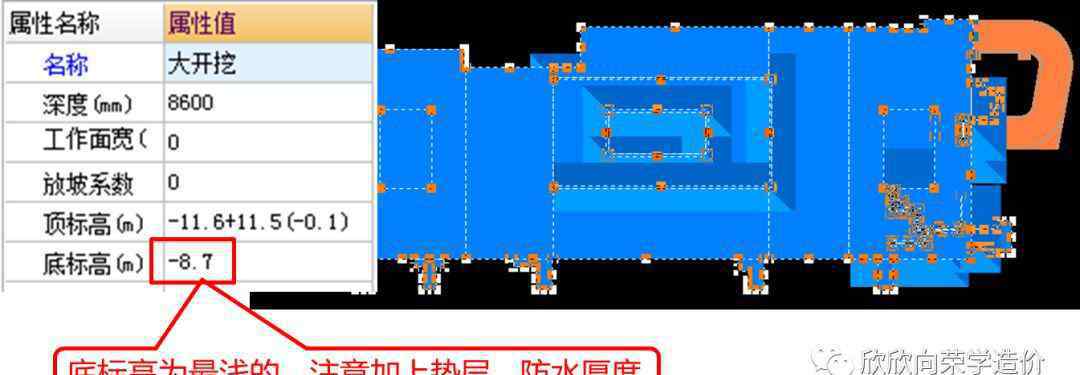

首先，我们选择所有土方，将其修改为最浅的土方，如图5所示。

图5

本工程最浅土方的底标高为-8.7。注意计算土方底面标高时要考虑垫层和防水层的厚度。

第二步:结合土方

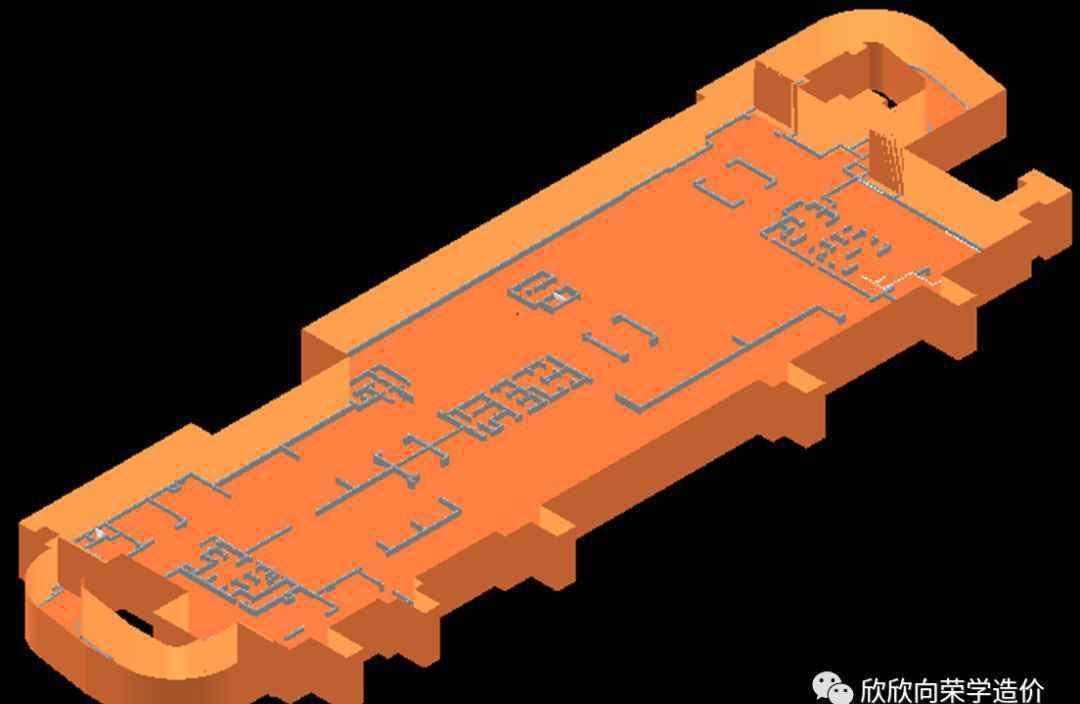

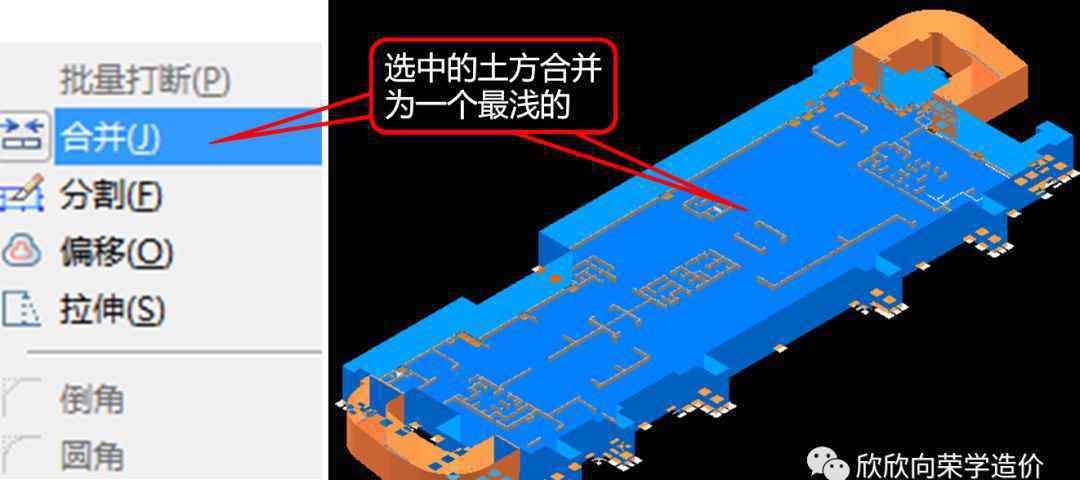

修改到底部标高后，所有土方合并成一个土方，如图6所示。

图6

这里注意同时加上工作面和坡度系数(北京地区计算土方增量可以忽略坡度系数，其他地区要同时填写坡度系数)。合并后的土方如图7所示。

图7

如果看图7会更好看，和现场实际开挖是一样的。

第三步:重新布置深筏基础

此时，我们将在最浅土方的基础上安排深挖，布置方式如图8所示。

图8

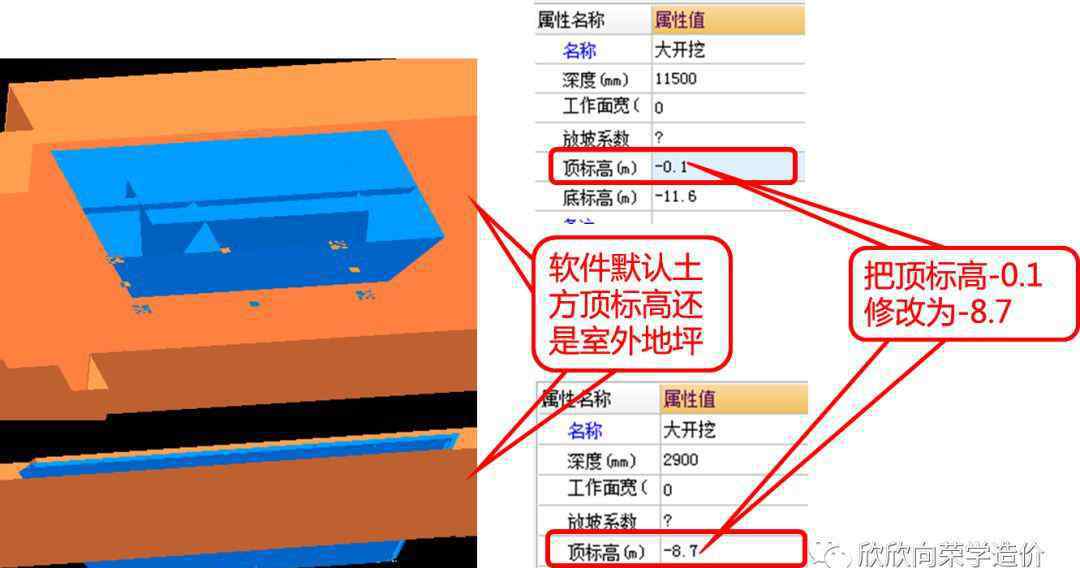

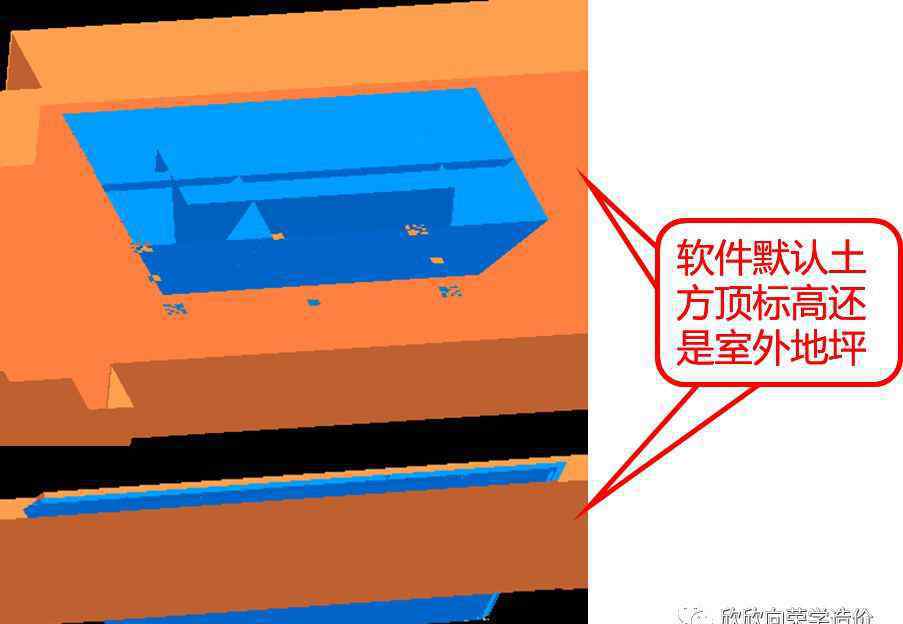

这时候我们还是看到深土方顶的交点，比较乱。这里要做一些小的工作，就是把小开挖的顶标高改成刚才浅基础的底标高，这样软件就不显示交点了。修改方法如图9所示。

图9

修改后，如图10所示。

现在，当我们看到图10中的土方开挖时，它看起来不像是真正的大开挖。在已经挖好的大坑的基础上，再挖一个小坑，这样不仅软件对，而且看起来也对，让人更放心。

第四步:以同样的方式安排其他土方

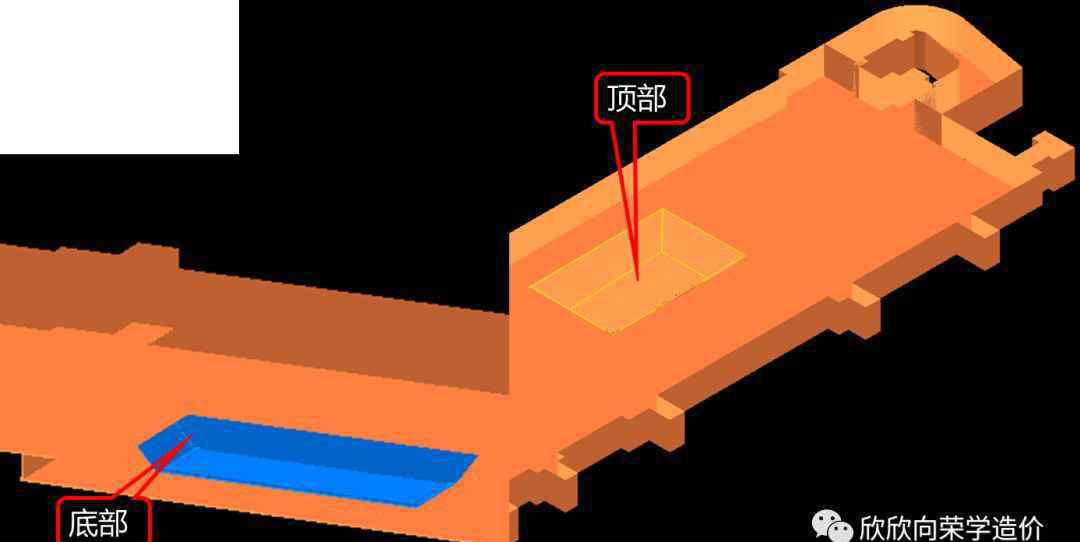

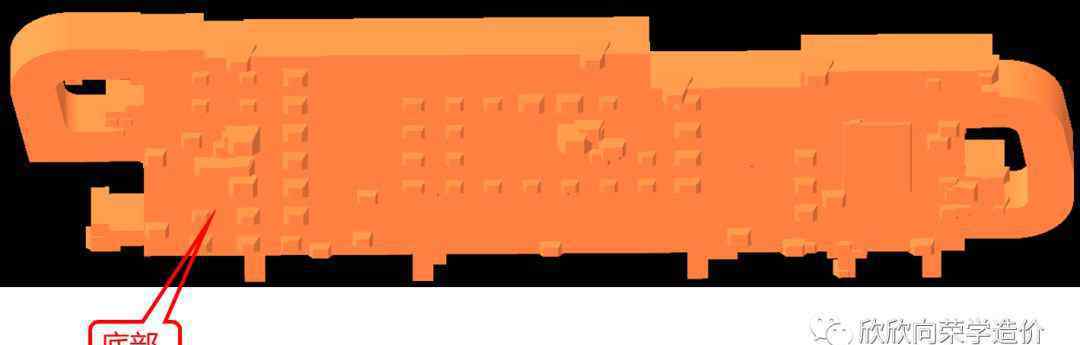

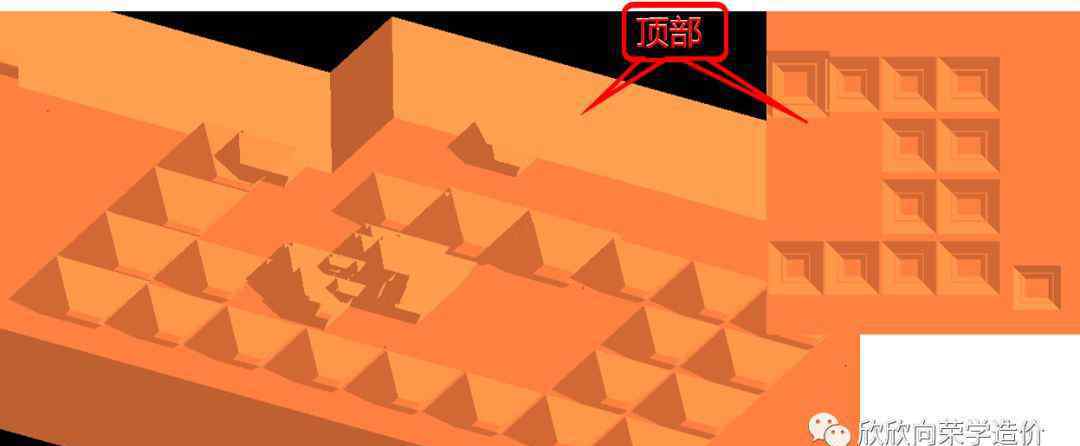

独立基础、柱墩、基坑等土方采用同样的方法布置。所布置土方的底部和顶部如图11~12所示。

这样的土方，不仅软件是对的，而且让人看着也是对的。

这样有什么好处？优点是省略了测量这个环节。由于基础如此复杂，用手工精确计算土方量实际上很困难。通过这样的调整，人看起来很正确，很多预算男也不再量了。他们相信手工是不会算软件的。

第三，几个重要的土方量需要人工调整

此时虽然土方计算正确，但是有几个重要的工程量需要人工调整，直接使用软件是错误的。这些工程量是回填土、人工挖沟、大开挖。下面单独调整。

1.如何手动调整回填

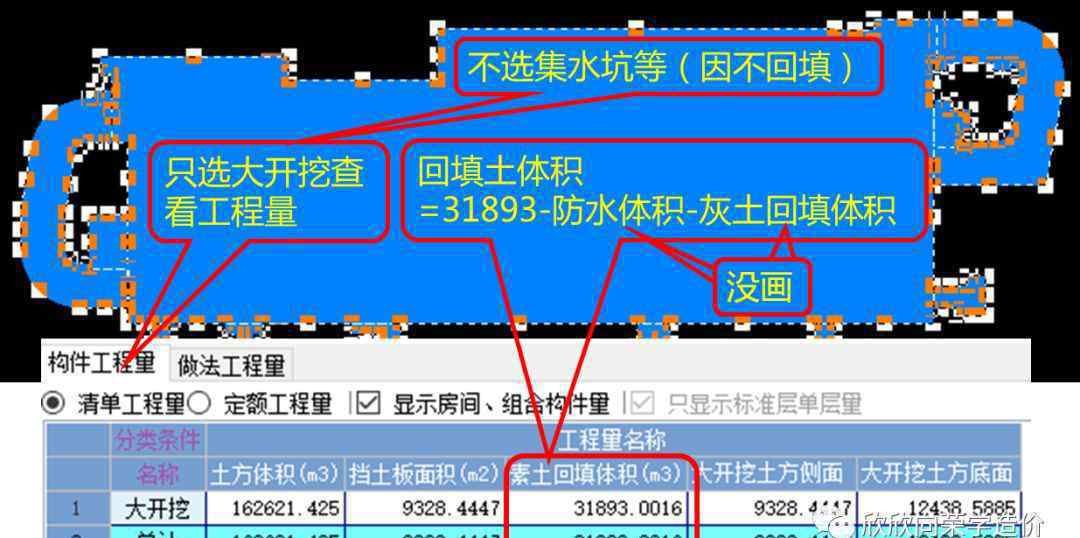

此时，我们应该选择所有的大开挖量来调整回填土，如图13所示。

这里需要注意的是，只需调整大开挖量，不要选择基坑和柱墩的土方，因为基坑和柱墩的土方不需要回填。

回填土为什么一定要这样处理？因为防水量和灰土量都是手算的，所以有些手算的软件不会自动调整，必须手动调整。

2.手动清洗和手动处理

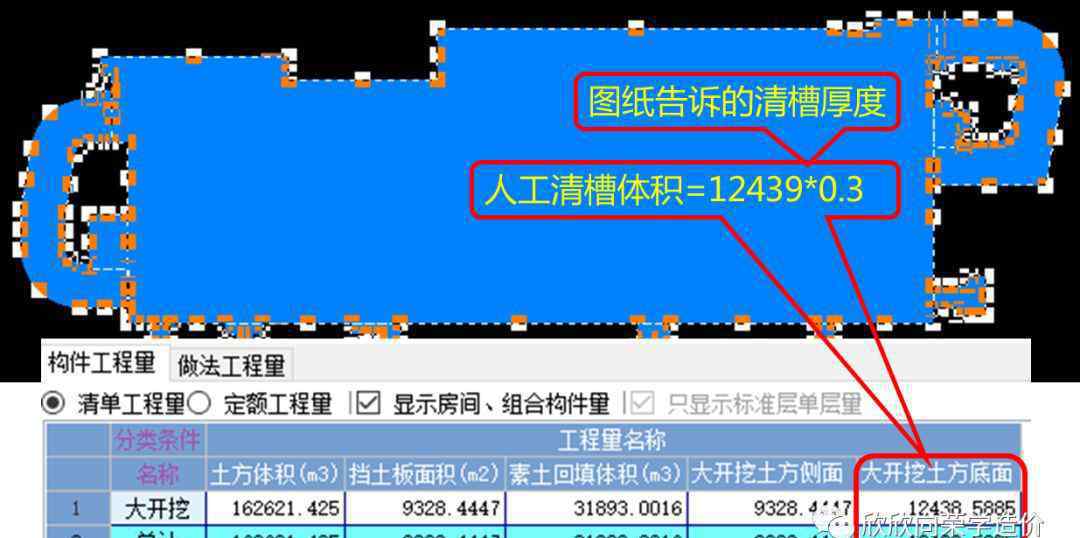

手动清洗图纸一般会告诉清洗厚度。如果没有给出图纸，经验厚度为0.2 ~ 0.3m厚。我们可以将大开挖的底部面积直接乘以厚度，如图14所示。

这里需要注意的是，只选择大规模开挖的土方，不选择基坑柱墩等土方，因为这些土方都是人工挖的，沟不清也没关系。

3.大开挖中土方总量的人工调整

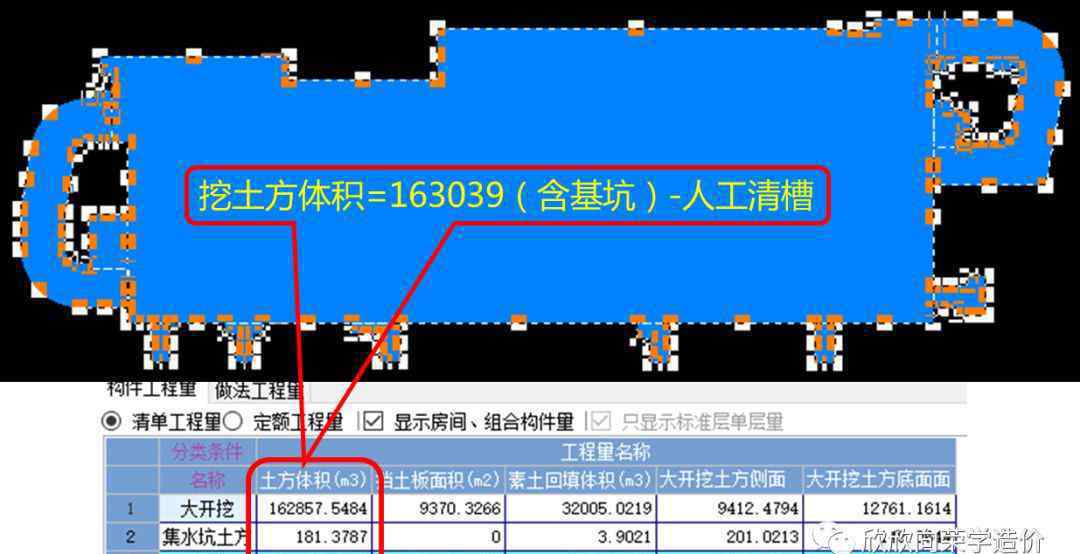

由于有人工挖沟，所以需要从总开挖量中扣除人工挖沟量，如图15所示。

注意，此时应选择大开挖土方和基坑、柱墩等所有土方，因为是大开挖的总体积，当然也包括基坑、柱墩的体积，总体积要减去人工清理体积。

四.案例摘要

1.遇到不靠谱的土方，要通过人工处理，把不放心的东西变成看似放心的东西；

2.手工软件结合是最快最准确的方法。不要单纯依靠软件来计算，软件只是工具；

3.做的越多，越能更好的理解软件，让你能从容的控制软件。
