显示屏led 看过来!看完让你快速了解LED显示屏基本知识!

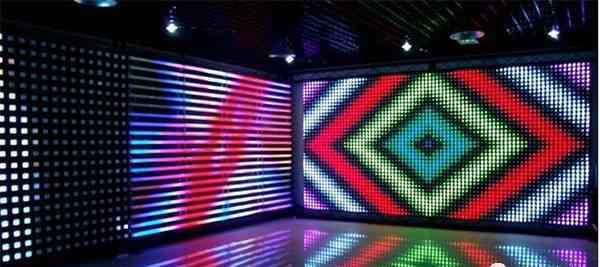

如今,大屏幕LED显示屏的应用已经越来越广泛。为了实现成百上千的LED点阵芯片有序快速的显示控制,人们动了很大的脑筋。LED显示行业的人聚在一起,很容易谈论LED显示产品,直接说一些术语。这个时候,如果什么都不懂,这样聊天会不会很尴尬?让我们分享给你最完整的LED显示屏工程基础知识和常用术语解释,让你瞬间从一个小白LED显示屏转型为屏幕高手!

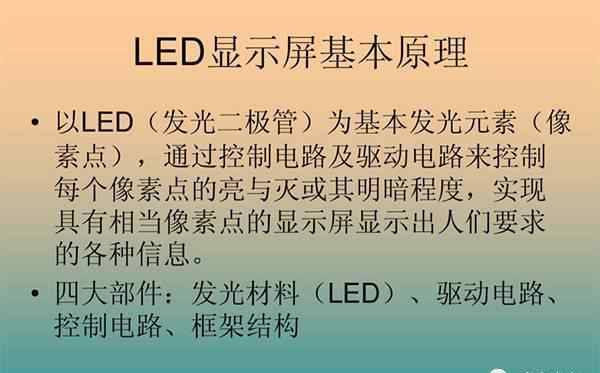

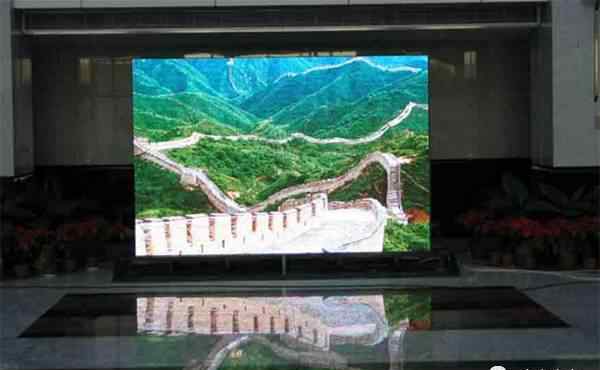

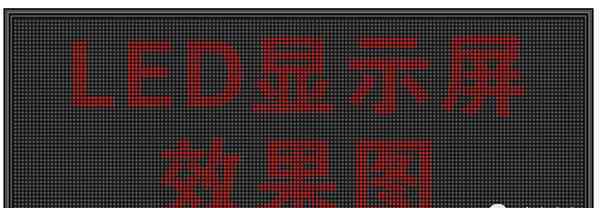

一、LED显示的基本原理

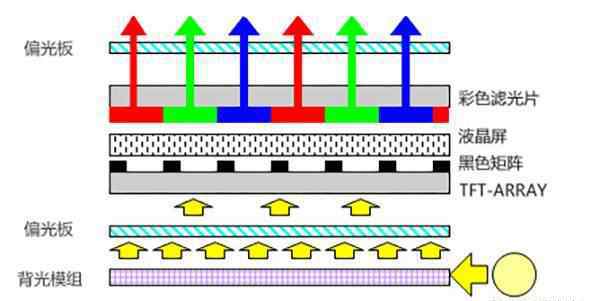

二、发光二极管显示器的工作原理

在行扫描模式下,每个LED点阵芯片都有一组列驱动电路,列驱动电路中必须有锁存器或移位寄存器来锁存待显示内容的字体数据。在行扫描工作模式下,同一行的同名LED点阵芯片的行控制引脚并联在一条线上,共8行,最后连接到行驱动电路;在行驱动电路中必须有锁存器或移位寄存器来锁存行扫描信号。

LED显示屏的列驱动电路和行驱动电路一般由单片机控制,常用的单片机是MCS51系列。LED显示屏上显示的内容一般以字体的形式存储在单片机的外部数据存储器中,是一个8位二进制数。

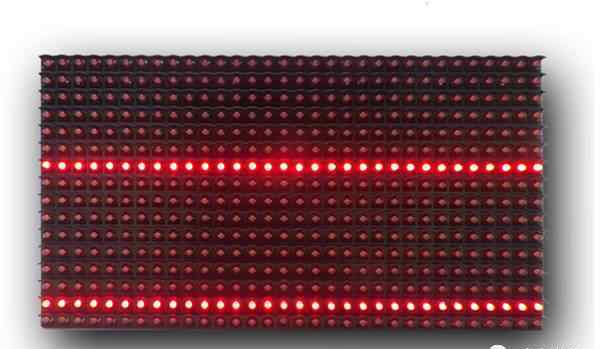

单片机对LED显示屏的控制过程是先读后写。单片机根据LED点阵芯片在屏幕上的排列顺序,先为第一行的第一个LED点阵芯片驱动锁存器,并写入从外部数据存储器中读取的字体数据,然后为第二个和第三个芯片写入字体数据……直到这一行的最后一个芯片,然后为这一行的行驱动锁存器写入行扫描信号,于是与第一行的第一行字体数据相关的LED点亮。然后第二行的第一行,第三行的第一行...直到最后一排的第一排亮起来。每行第一行点亮后,延时一段时间,然后屏幕变黑,完成单片机对LED显示屏的一行扫描控制。

单片机控制第二行的扫描,第三行的扫描……一直到第八行的扫描,和第一行的扫描一样。所有8行的控制过程完成后,LED显示屏将完成一帧图像的完整显示。

按照这种工作模式,LED显示屏一次点亮一行,但只要每一行每秒能点亮50次以上,即刷新频率高于50 Hz,LED显示屏显示的图像由于人的视觉惯性,仍然是全屏稳定图像。

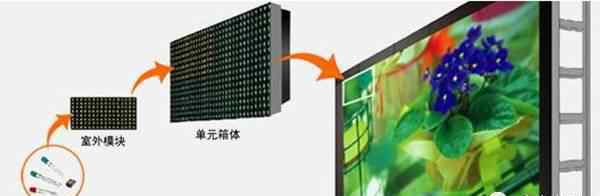

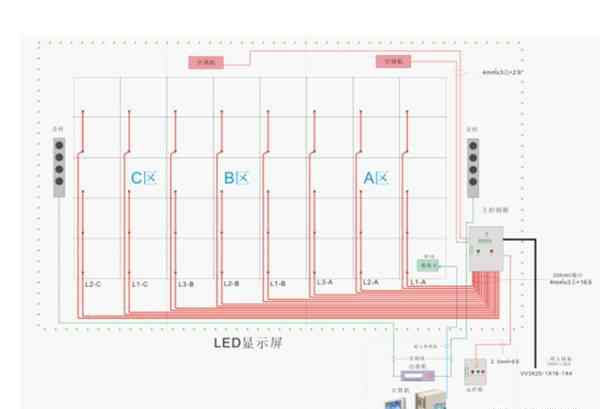

三、LED显示屏的基本组成

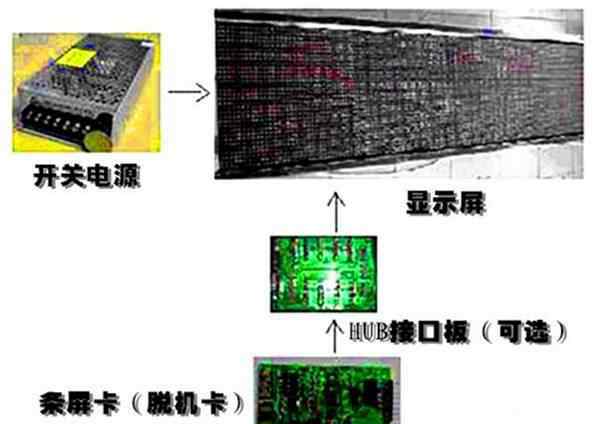

1.异步屏幕:

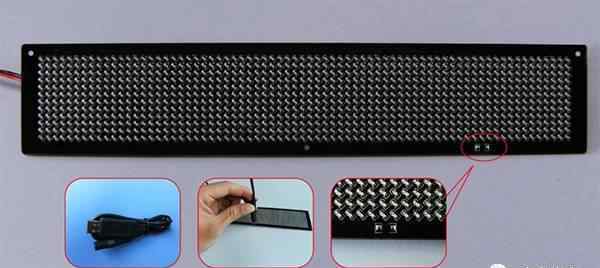

一般由显示单元板(模块)、条屏卡、开关电源、HUB板(可选)组成。通过串行端口线路与计算机连接,更改显示的字符,然后断开与计算机的连接。

2.同步屏幕:

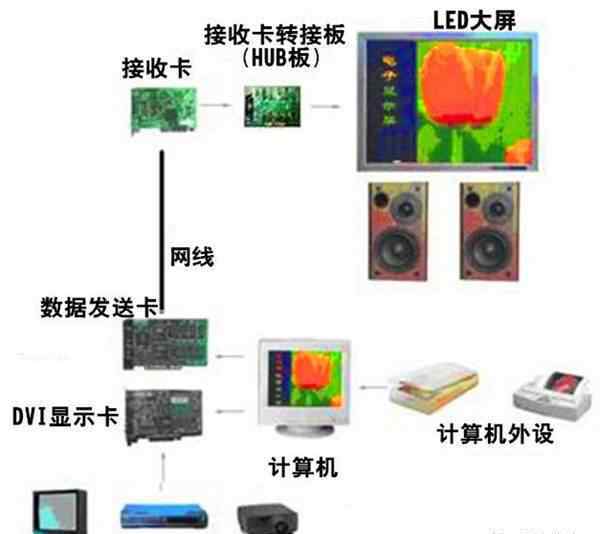

同步屏系统比较复杂,可大可小,一般由电脑、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。系统总是需要一台在线的电脑才能工作,电脑上的图像和文字显示在LED屏幕上。

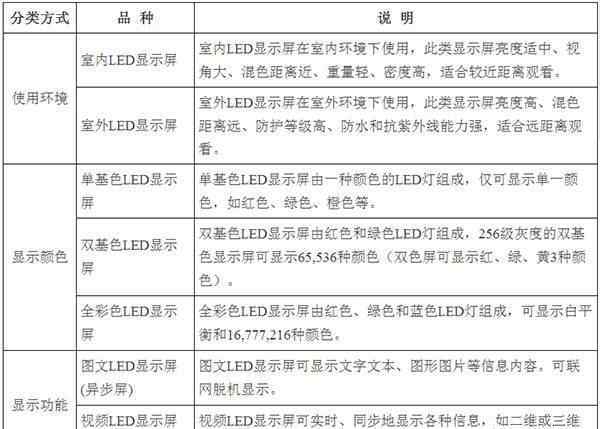

四、发光二极管显示器的分类

五、LED显示屏的名词解释

1.什么是发光二极管?

LED是发光二极管(LIGHT EMITTING DIODE)的缩写,是由发光二极管组成的显示器件。显示器行业的LED指的是能发出可见光波段的LED。

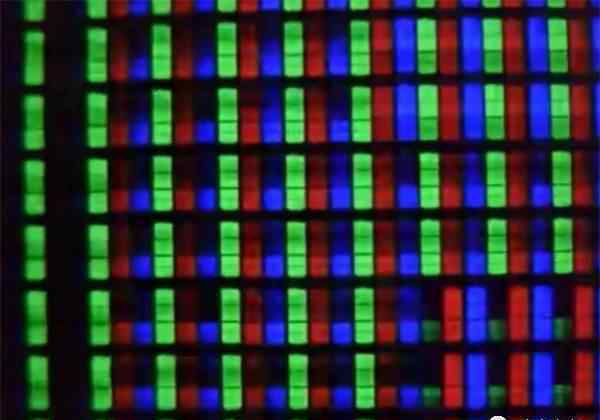

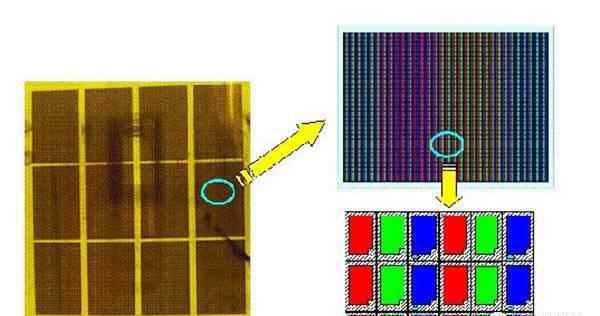

2.LED显示屏的像素有哪些?

像素是显示屏最小的成像单元,一般由单个或多个发光二极管组成。例如,在显示屏的一些设计方案中写的像素:2R1G1B是指显示屏最小的成像单元,由两个红色发光管、一个绿色发光管和一个蓝色发光二极管组成(在显示屏行业中,红色、绿色和蓝色发光管用其英文字母r、g和b代替),p代表点间距,∮代表点直径。

3.什么是发光亮度?

LED显示屏单位面积的光强为CD/平方米,简单来说就是每平方米显示屏的光强;

4.LED显示屏的亮度是多少?

LED显示屏亮度是指显示屏正常工作时显示屏单位面积的发光强度,单位为cd/ m2(即每平方米cd的发光强度,“cd”中文叫坎德拉,m2中文叫平方米)。室内视屏亮度一般在200~1200cd/m2之间。室外视屏亮度一般在3000-7000 CD/m2之间。LED显示屏的亮度是一个很难测量的指标(因为测试仪器比较贵),一般可以通过测试LED显示屏的发光强度来计算。比如一个2500点/m2的户外LED全彩显示屏白平衡时,用LED光强计随机测量10个像素,红管平均光强为420mcd;绿管1620mcd;显示屏的亮度为2500 x(2x 420+1620+285)/1000 = 6862.5 CD/m2和6862500 CD/m2,因为屏幕每平方米有2500个像素,每个像素有两个红色管,一个绿色管和一个蓝色管)

5.什么是亮度级?

手动或自动调整整个屏幕的亮度,从最低亮度到最高亮度。

6.什么是灰度?

LED显示屏的灰度是反映显示屏图像层次的指标。视屏的灰度一般分为64、128、256、512、1024、2048、4096等等。灰度越高,图像层次越清晰。一般灰度在256以上,图像差异不大。

7.最大亮度是多少?

在一定的环境照度下,当LED显示屏的各原色处于最大亮度和最大灰度时;

8.像素间距(点间距)是多少?

两个相邻像素之间的中心距离越小,可见距离越短。业内人士通常简称点距为p。

9.三加一是什么?

RGB独立封装的三种SMT灯垂直并列一定距离,既有三合一的优点,又解决了三合一的缺点。

10、什么是双原色、假色、全色显示?

不同的显示屏可以由不同颜色的发光二极管形成。双基色由红、绿或黄绿组成,假色由红、黄绿、蓝组成,全色由红、纯绿、纯蓝组成。

11.什么是莫尔条纹?

即工作时拍摄全彩LED显示屏时,LED显示屏上会出现一些不规则的水波纹,物理上称为“云纹”。

12.每英寸像素是多少?

又称点阵密度,通常是指显示屏每平方米的像素数。

13.什么是发光二极管显示模块?

它由几个显示像素组成,结构独立,可以构成LED显示屏的最小单元。典型的有8 * 8,8 * 7等。

14.什么是DIP?

DIP是双列直插式封装的缩写,是双列直插式组件。

15.什么是表面贴装?什么是SMD?

SMT是SURface INSTALLED技术的简称,是目前电子组装行业最流行的技术和工艺。SMD是表面贴装器件的缩写。

16.什么是发光二极管显示模块?

有一个基本单元,由电路和安装结构决定,具有显示功能,通过简单组装即可实现显示屏功能。

17.什么是发光二极管显示器?

由LED器件阵列通过某种控制方式组成的显示屏。

18.什么是插入式灯模块,有什么优缺点?

指DIP封装的灯,将灯脚穿过PCB板,用锡焊填充灯孔。这种工艺制作的模块是插入式灯模块,具有亮度高、散热好的优点,缺点是每英寸像素小。

19.什么是表面贴装模块?有什么优缺点?

表面贴装也叫SMT。SMT封装灯通过焊接工艺焊接在PCB板表面,灯脚无需穿过PCB板。这种工艺制作的模块称为表面贴装模块,具有显示效果好、每英寸像素大的优点,适合室内观看。缺点是亮度不够高,灯本身散热不够好。

20.什么是子贴纸模块?有什么优缺点?

亚表面贴装是介于DIP和SMT之间的一种产品。LED灯的封装面和SMT一样,但是它的正负极引脚和DIP一样,在生产的时候是通过PCB焊接的。其优点是亮度高,显示效果好,缺点是工艺复杂,维护困难。

21.什么是印刷电路板?

PCB是印刷电路板(印刷电路板的缩写)

22.单元板规格是多少?

指电池板的尺寸,通常用电池板长度乘以宽度的表达式表示,单位为毫米。(48×244)

23.细胞板的分辨率是多少?

指的是单元板上的像素数,通常用行数乘以列数的表达式来表示。(例如64×32)

24.什么是物料清单?

物料清单是物料清单的缩写

25.什么是白平衡和白平衡调整?

我们所说的白平衡是指白色的平衡,即RGB三种颜色亮度比的平衡;RGB三种颜色的亮度比和白坐标的调整称为白平衡调整。

26.什么是对比?

在一定的环境照度下,LED显示屏最大亮度与背景亮度的比值。

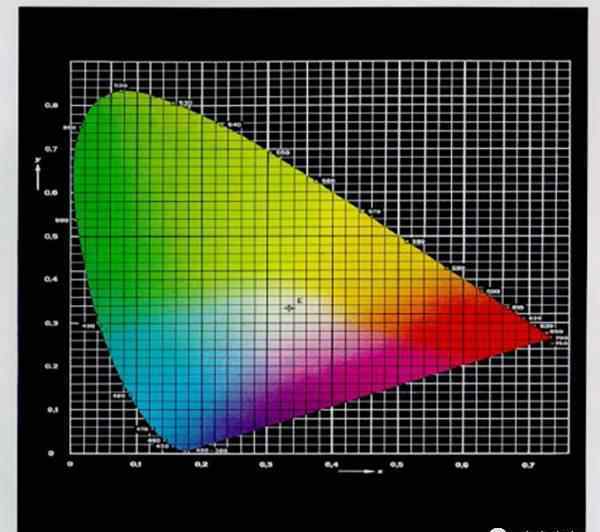

27.什么是色温?

同时,光源发出的颜色和黑体在一定温度下辐射的色相称为光源的色温。

28.什么是色差?

LED显示屏由红、绿、蓝三种颜色组成,产生各种颜色,但这三种颜色材质不同,视角也不同。不同发光二极管的光谱分布会发生变化。这些观察到的差异被称为色差。从某个角度观察LED,其颜色发生变化,人眼对真实画面(如电影画面)颜色的判断能力优于观察电脑产生的画面。

29.换帧频率是多少?

单位时间内显示屏信息更新的次数;

30.刷新频率是多少?

ED显示屏更新图片的速率,刷新频率越高,频率图像越稳定。如果用相机拍照时没有波纹或闪烁,刷新率应设置在600hz以上。双色显示屏无法实现的效果一般设置为60-75HZ,要求的全彩屏幕效果一般室内设置为180-600hz,室外设置为300-1200hz。

31.前景如何?视角是什么?什么是完美角度?

视角是观察方向亮度下降到LED显示屏法线亮度的1/2时。同一个平面的两个观察方向和法线方向之间的夹角。分为横向和纵向透视;可视角度是显示屏上的图像内容刚刚可以看到的方向与显示屏法线之间的角度。完美角是图像内容最清晰的方向与法线之间的角度,正好可以看到显示屏上的内容,没有平面颜色;

32.最佳视距是多少?

它是图像内容最清晰的位置与屏幕主体之间的垂直距离,正好可以完全看到显示器上的内容,没有平面颜色:

33.什么是亮度检测?什么是亮度级?

亮度检测中的亮度是指LED显示屏所在环境的亮度。显示屏当前所处环境的亮度由光传感器检测。这种检测方法叫做亮度检测;亮度级中提到的亮度是指LED显示屏发出的亮度。检测到的数据反馈给LED显示控制系统或控制计算机,然后根据这个数据调整显示器的亮度,称为亮度级;

34.什么是实像素?什么是虚拟像素?虚拟像素有哪些种类?什么是像素共享?

实像素是指显示屏上的物理像素数与实际显示的像素数之间的关系为1: 1。显示屏上实际有多少个点,只能显示多少个点的图像信息。虚拟像素是指显示屏物理像素数与实际像素数的1: N (n = 2,4)关系,可以显示比显示屏实际像素数多2倍或4倍的图像像素;虚拟像素可以分为:软件虚拟和硬件虚拟:根据倍数关系分为2倍虚拟和4倍虚拟,根据模块上的灯排列方式分为1R1G1B虚拟和2R1G1B虚拟;

35.什么是恒流驱动?什么是恒压驱动?

恒流是指在驱动IC允许的工作环境下,恒定输出设计中规定的电流值;恒压是指在驱动IC允许的工作环境下,恒定输出设计中规定的电压值;

36.LED显示屏一般长宽比是多少?

图形屏幕:根据显示内容确定;视屏:一般4: 3或接近4:3;理想的比例是16: 9。

37.一个控制系统可以控制多少个点?

通信屏a卡:单色双色1024×64;通信屏b卡:单色:896×512,双色:896×256;DVI双色屏:1280×768;DVI全彩屏幕:1024×512

38.什么是非线性校正?

如果电脑输出的数字信号未经校正显示在LED显示屏上,就会出现色彩失真。因此,在系统控制电路中,显示屏所需的信号是由原始的计算机输出信号通过非线性函数计算出来的。由于前后信号之间的非线性关系,我们通常称之为非线性校正。

39、额定工作电压是多少?工作电压是多少?电源电压是多少?

额定工作电压是指带电压正常工作时的电压;工作电压是指电器在额定电压范围内正常运行时的电压值。电源电压分为交流电源电压和支路电源电压。我们实际的交流电源电压是交流220 V-240 V,DC电源电压一般是5V DC12V太阳能电源一般是12V。

40.什么是色彩失真?

指的是同一物体在自然界和显示器上显示时人眼的感官视觉的差异。

41.什么是同步系统,什么是异步系统?

同步和异步是相对于计算机而言的。所谓同步系统,是指显示屏上显示的内容与电脑显示器同步显示的led显示屏控制系统。异步系统是指计算机编辑的显示数据预先存储在显示屏控制系统中,计算机关机后不会影响LED显示屏的正常显示。这样的控制系统是异步控制系统

42.什么是盲点检测技术?

通过上层软件和底层硬件,可以检测出显示屏上的盲点(LED开路和短路),并形成报告告知LED屏管理员。这样的技术叫做盲点检测技术;

43.什么是电源检测?

通过上层软件和底层硬件,可以检测显示屏上各个电源的工作情况,并形成报告告知LED屏幕管理人员。这种技术被称为功率检测技术

44.什么是静态驱动:?什么是扫描驱动程序?两者有什么区别?

从驱动ic的输出引脚到像素点的“点到点”控制称为静态驱动,从驱动IC的输出引脚到像素点的“点到列”控制称为扫描驱动。他需要一个行控制电路。从驱动板可以清楚的看到,静态驱动不需要行控制电路,成本高,但是显示效果好,稳定性好,亮度损失小。扫描驱动需要一个线控电路,但是成本低,显示效果差,亮度损失大。

45.什么是多媒体卡?

专用显示卡不仅具有计算机显示卡的基本功能,还向主控板输出数字RGB信号和行、场、消隐信号。

46.什么是遥控?在什么情况下使用?

所谓长途不一定是长途。远程控制包括主控端和被控端在局域网内,空之间距离不远;主控端和被控端在空相对较长的距离内。如果客户要求或根据客户的控制位置,超出光纤直接控制的距离,则使用遥控;

47.什么是光纤传输?什么是网线传输?

光纤传输是把电信号变成光信号,用透明玻璃纤维传输,网线传输是直接用金属线传输电信号。

48.什么情况下应该使用网线?什么情况下应该使用光纤?

显示屏与控制计算机的布线距离小于100米时,通过网线传输;当它们之间的距离小于500米且大于100米时,使用多模光纤,当距离大于500米时,使用单模光纤。

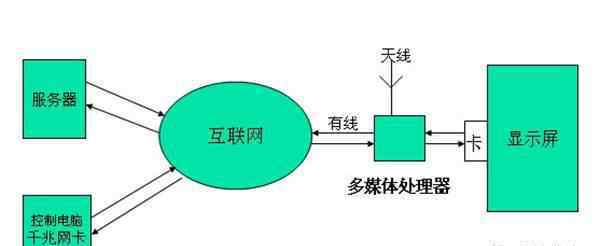

49.什么是局域网控制?什么是互联网控制?

在局域网中,一台计算机控制另一台计算机或连接到其他外部设备。这种控制模式称为局域网控制。如果主控制器通过被控计算机在Internet网络中的IP地址达到控制目的,则称之为INTERNET控制。

50.什么是DVI?VGA是什么?

DVI是数字视频接口的简称,即数字视频接口。它是世界上常用的数字视频信号接口。

51.什么是数字信号?什么是数字电路?

数字信号是指信号幅度值是离散的,幅度表示限于0和1两个有限值。处理和控制这种西方信号的电路称为数字电路

52.什么是模拟信号,什么是模拟电路?

模拟信号是指信号幅值在时间上是连续的;处理和控制这个信号的电路叫做模拟电路

53.什么是PCI插槽?

PCI插槽是基于PCI局部总线(PEDPHERD组件互连)的扩展槽。PCI插槽是主板的主扩展槽,目前电脑可以实现的几乎所有外部功能都可以通过插不同的扩展卡获得:

54.什么是AGP槽?

加速图形界面。AGP是一个界面规范,它可以使用3D图形在普通个人电脑上以更快的速度显示。AGP界面旨在更快、更流畅地传输3D图形。他使用普通个人电脑的主存刷新显示器上显示的图像,支持纹理映射、零缓冲、alpha混合等3D图形技术。

55.什么是GPRS,什么是GSM?什么是CDMA?

GPRS是在现有的GSM系统上通过通用分组无线业务发展起来的一种新的承载业务,主要用于无线通信。GSM是欧洲标准化委员会于1992年推出的“全球移动通信系统”标准的缩写。它采用数字通信技术和统一的网络标准,既保证了通信质量,又能开发更多新的业务供用户使用。码分多址:一种基于扩频技术的新兴成熟的无线通信技术。

56.GPRS技术对显示屏有什么用?

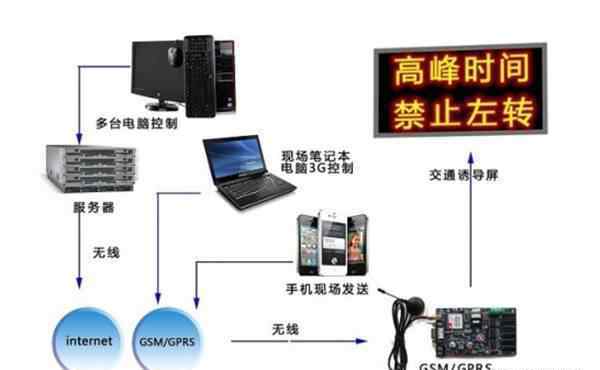

在基于移动通信的GPRS数据网络上,我们的LED显示屏的数据可以通过GPRS收发模块进行通信,可以实现异地点对点的小数据传输,达到远程控制的目的;

57.什么是USB接口

USB的英文缩写是UNIVERSAL SERIALBUS,翻译成中文就是Universal Serial Bus。也称为通用串行接口,它可以支持热插拔并连接多达127台PC外部设备。有两种接口标准:USB1.0和USB2.0。

58.什么是金属结构框架

室内屏内框一般采用铝合金材质,配有驱动板、灯板、控制板、显示板、开关电源等各种电路板。外框采用专门用于LED显示屏的铝合金边框,铝合金镀膜不锈钢,钣金一体。室外屏风架一般根据屏风尺寸和承重能力采用角钢或工字钢制作,外框可采用铝塑板、不锈钢等材料装饰。

59.什么是失控点?多少种?

对于发光状态与控制要求不一致的像素,失控点分为三种:盲点(也称死角)和恒定亮点(或暗点)闪点;

60.LED显示器失控像素率是多少?

失控像素率是整个屏幕上失控像素占整个屏幕像素的百分比,所有LED显示屏都有失控像素(发光状态与控制要求的显示状态不一致,如盲点)。但是,只要失控像素率不超过允许范围,离散分布,就是正常的。根据行业标准《LED显示通用规范》,室外屏幕失控像素率不超过千分之二,室内屏幕失控像素率不超过万分之三。

61.三合一是什么?它的优缺点是什么?

是指三种不同颜色RGB的LED芯片封装的SMT灯,以一定的距离垂直并列在一起,既有三合一的全部优点,又解决了三合一的各种缺点:工艺复杂,维护困难。

62.什么是RS-232通信,RS-485通信,RS-422通信?各有什么优点?

RS-232是一种串行数据接口标准。RS485和RS232的基本通信机制是一样的,其优势在于弥补了RS232通信距离短,无法让多台设备同时联网。RS-422的通信原理与RS485相似。不同的是它的总线是由两根双绞线(四根线)组成,标为R+ R- T+ T-。缺点是布线成本高,容易出错。现在很少用了,这里就不详细介绍了。
