folio [新技研]都说CPU是笔记本瘦身关键以HP EliteBook Folio G1看个真假

CPU一直是影响笔记本重量和厚度的最关键因素。最典型的例子就是奔腾4-M时代。由于TDP高，搭载这款处理器的笔记本永远无法做得轻薄，依然是奔腾3-M的天下，所以，当TDP最低只有4.5W的Core M处理器问世时，超薄笔记本迎来了新的春天。有些人可能会想，为什么一个CPU可以影响笔记本电脑的厚度和重量。我们来看看惠普EliteBook Folio G1精英商务笔记本(以下简称Folio G1)，厚度只有12.4mm，重量1KG。

拆解对开G1

从前，拆卸笔记本电脑是一项非常艰巨的任务。先拆下D面的螺丝，再拆下电池、键盘、硬盘，拆开卡口、倒刺、线缆各层，最后分开C面和D面的外壳，就可以看到CPU、GPU等部件了。在这个过程中，你必须非常小心，否则很容易折断扁平电缆和折断倒钩。拆解对开G1是一件非常简单的事情。拧开D侧的Torx螺丝，拉出D侧的底壳，看到主板、电池、扬声器等一系列部件。

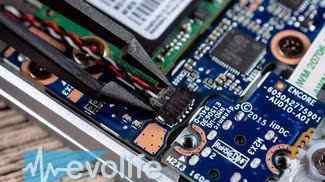

不过下一步要集中精力，因为要按顺序拧开螺丝，把连接主板的各种数据线拆下来。首先是电池。拔出电池和印刷电路板之间的连接，以便对开G1将完全断电，并防止计算机在拆卸过程中被错误启动。

然后就是螺丝钉。电池周围有8个螺丝，每个螺丝都标有数字。1至6将电池固定在C侧外壳上，先拧下。7号和8号两个螺丝穿过电池、主板和C面外壳。拧下后，电池可以拆卸，主板可以进一步拆卸。

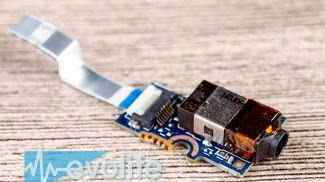

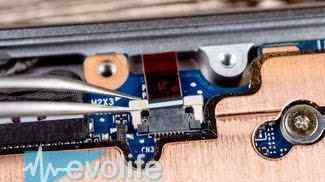

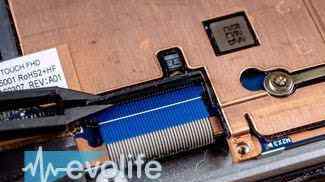

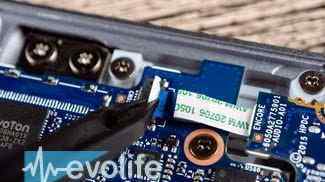

对开G1的主板是一个狭长的蓝色印刷电路板。要拆下来，一个是拧下固定螺丝，一个是拆下与之连接的数据线、天线连接、柔性PCB、M.2接口的SSD。3.5毫米音频接口是一个可选的可拆卸组件，所以我们决定拆除它，以便清楚地看到对开G1的设计。

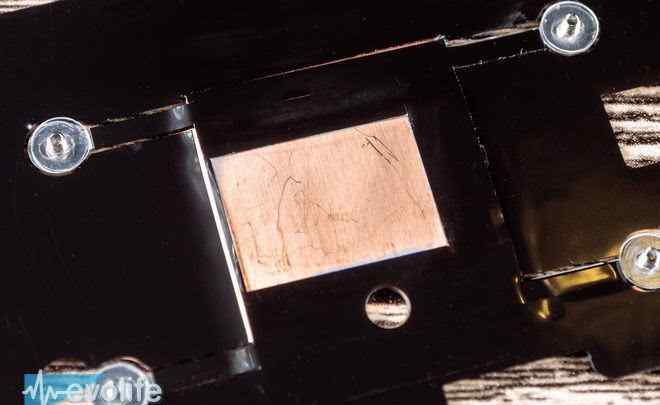

完成以上步骤，然后取下Core M上的铜散热片，Folio G1的所有关键部件都会展现在你面前。

如何变瘦

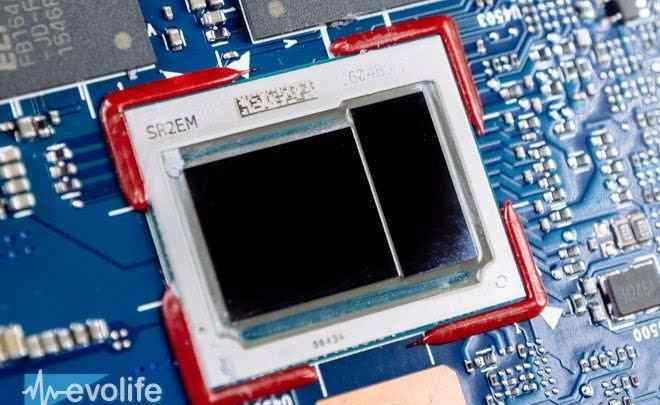

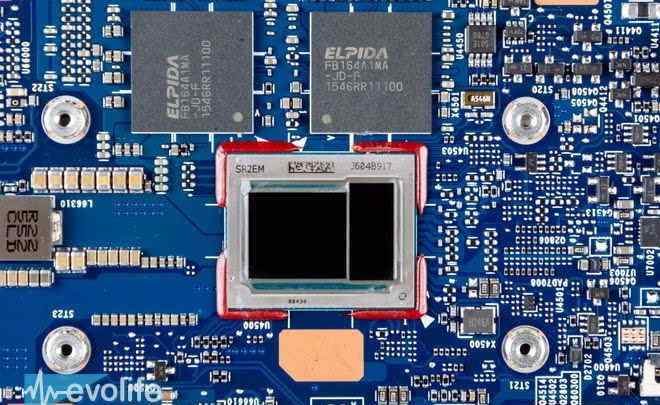

一开始我提到CPU对笔记本电脑的轻薄程度很重要，那么到底有多重要呢？先说参数。Folio G1采用英特尔酷睿m5-6Y54处理器，采用14nm制程，TDP为4.5W，封装在BGA中，底部有1168球形网格，通过焊接固定在主板上。与之前的处理器，尤其是奔腾3-M芯片相比，Core M最大的优势不仅仅是低TDP，还有高集成度。CPU、GPU、PCIE、内存控制器都集成在一块面积为20mm×16.5mm的基板上，给笔记本电脑的轻薄带来了便利。

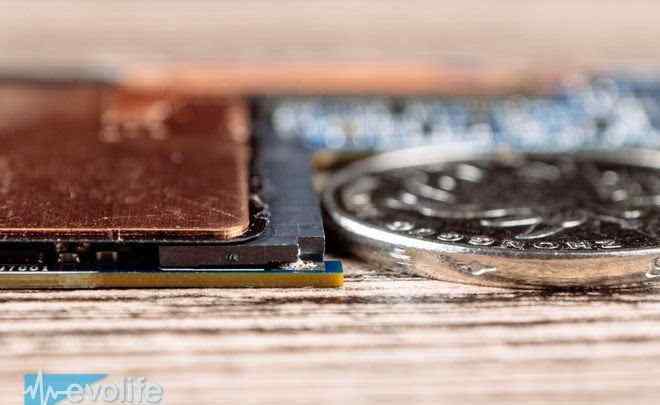

Core M将PCB上的主芯片从之前的3或4个(CPU、GPU、南北桥)减少到一个，有效节省PCB面积，消除复杂布线；TDP只有4.5W，散热措施只需要简单的铜散热片，省去了复杂的散热片，不需要风扇主动散热。Folio G1整个主板模块厚约6mm，重57.3g，其中18.2g是铜散热片的重量，主板只占整机重量的5.7%，可见Core M对瘦身笔记本电脑的效果是多么的显著。

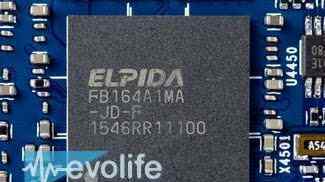

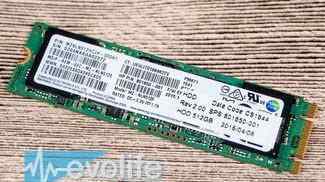

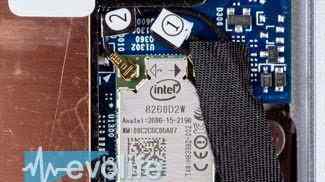

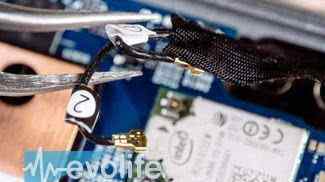

当然，Folio G1主板上不仅有Core M，边缘还焊接了两个ELPIDA内存芯片，带来8GB的内存；Intel 802.11a/b/g/n/ac (2x2)&:蓝牙4.2 Combo网卡也是通过焊接固定在PCB上，有2个MMCX接口，通过数据线连接到屏幕边缘的天线；SSD来自三星，容量512GB，M.2接口，用户可以自行升级。

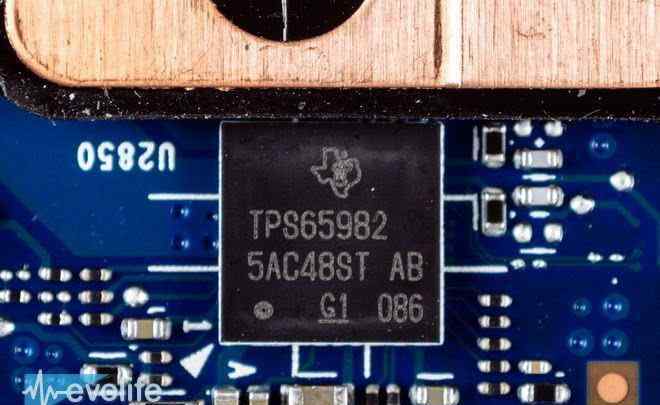

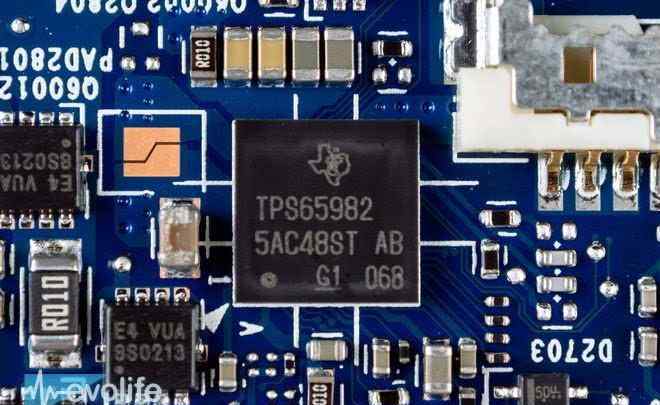

Folio G1的亮点之一是它有两个支持Thunderbolt和USB PD的USB Type-C接口，但仅靠Core M是不可能实现这个功能的，为了布局方便，很多笔记本的USB都是通过柔性PCB连接到主板上的，但这种方式不适合高速接口。Folio G1的USB Type-C直接焊接在主板边缘，附近有两个德州仪器的TPS65982芯片。TPS65982是第一款具有所有功能的USB C型和USB电源(PD)控制器。该设备集成了端口电源开关和端口数据复用器。与大多数USB型控制器相比，它还采用单片机+场效应晶体管的模式。TPS65982的全集成模式可以有效节省PCB面积，降低功耗，但成本较高。

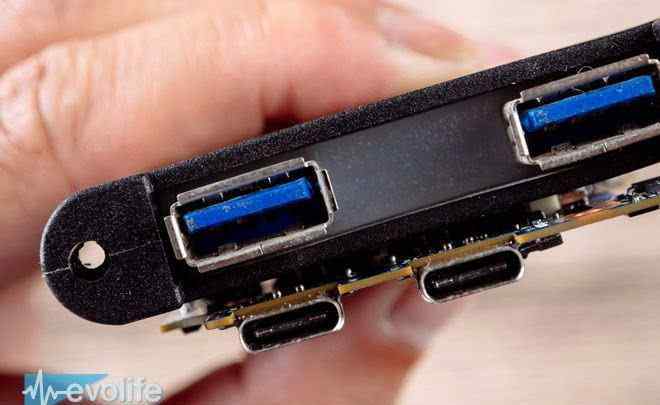

USB Type-C除了性能高之外，还有一个优点就是可以有效控制笔记本电脑的厚度。下图是Folio G1上的USB Type-C接口和USB A母接口的对比，后者的厚度和主板差不多。可见USB Type-C对笔记本电脑厚度的控制确实贡献很大。

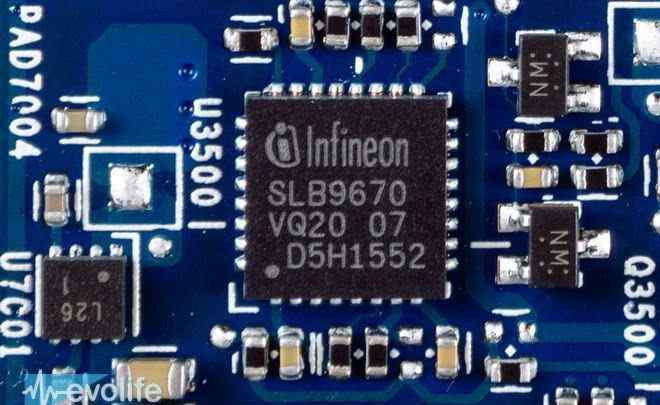

今天是一个强调数据安全的时代。在前面的评估中，我们也提到了Folio G1支持TPM 2.0技术。它用的是哪个芯片？答案是英飞凌的SLB9670，兼容TPM 1.2和TPM 2.0标准。

有了Core M这个平台，笔记本厂商无疑有了制作轻薄笔记本的利器，但能否用好Core M，还要看自己的技术。对开G1双USB Type-C是一个很好的例子，但这不足以做好一个笔记本。我们可以在对开G1找到惠普设计的许多细节。

对开G1屏幕可以在180度打开。为了保证转轴的牢固性，转轴通过四个螺钉固定在Unibody形成的C型外壳上。

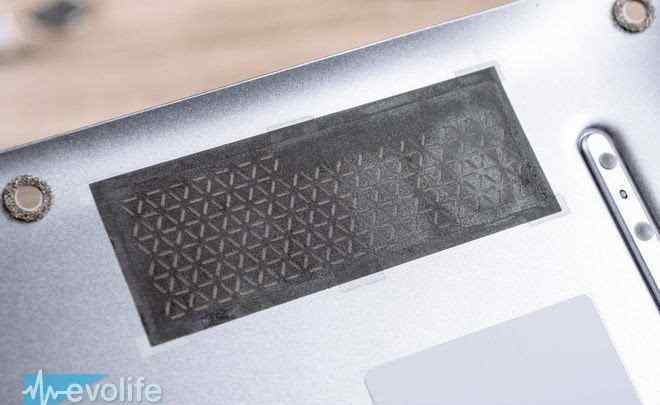

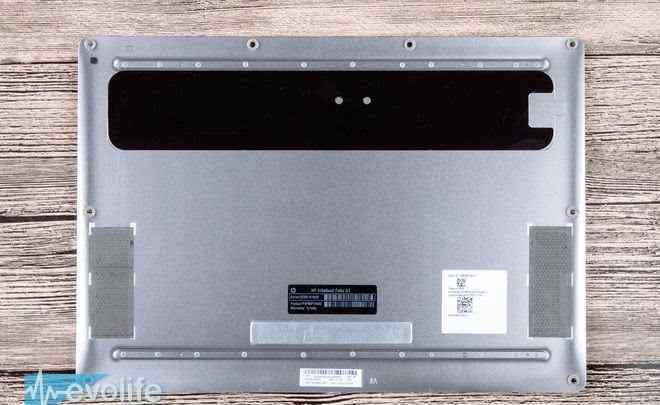

对开G1的D面有很强的金属质感，实际上是塑料做的。不要认为这是惠普节省成本的举措。D面底壳采用塑料，可有效减轻重量，采用复杂形状。为了保证质感，HP两边都涂了金属。同时，为了防止D面与PCB导通，在D面对应主板的内侧贴上黑色绝缘塑料片。

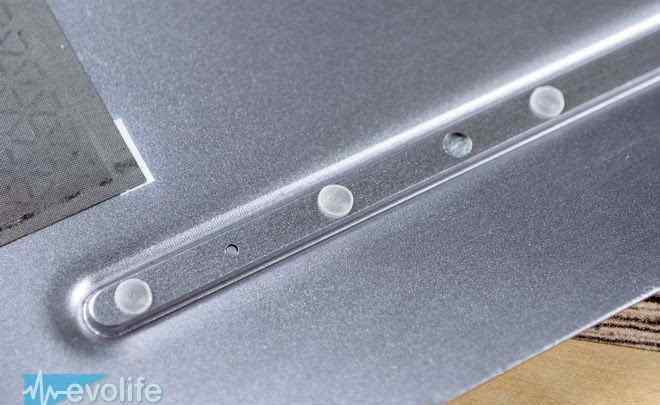

D面内侧上下两端的凹槽内有金属条，可以固定D面的脚垫，作为加强筋提高整个D面的刚性，一举两得。

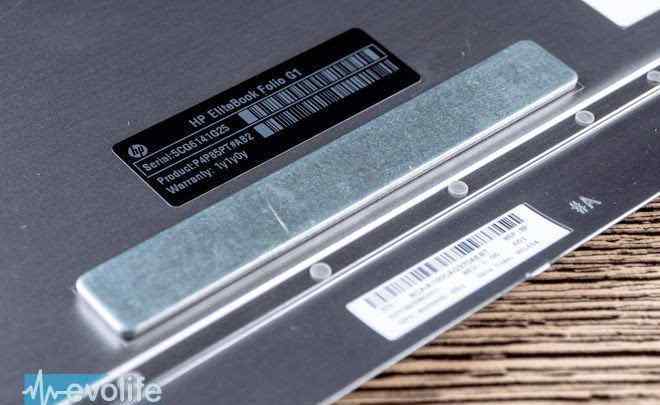

并且在下凹槽的边缘有一个金属块。也许很多读者看到这个金属块都很不解。事实上，当你看C面时，你可以看到它是用来支撑触摸板的，有效地改善了触摸板的敲击感。

标签

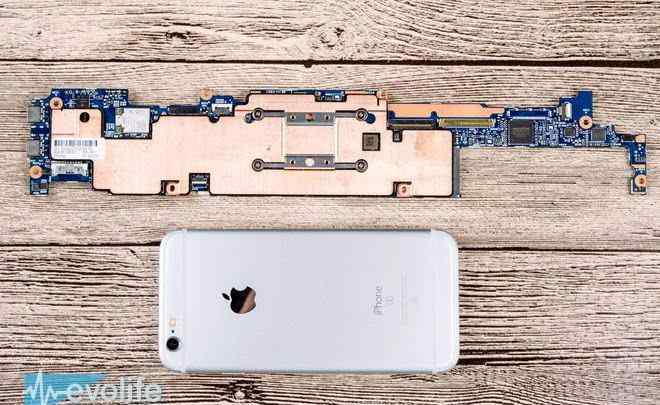

通过拆解惠普EliteBook Folio G1精英商务笔记本，不难发现CPU对笔记本电脑的轻薄化起到了关键作用。整个主板只占整机重量的5.7%，整个主板的面积和一台iPhone6s差不多。但光靠CPU制造轻薄笔记本是不够的，笔记本厂商的努力也起着关键作用。惠普采用的双USB Type-C虽然价格昂贵，但最好能带来高性能和轻巧，加上金属块，改善触摸板敲击感。机身由Unibody制造...只有这样，才能保证笔记本轻薄后的高强度和高可靠性。
