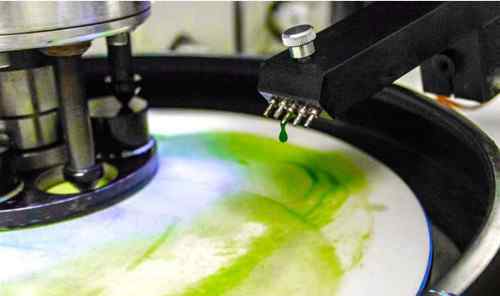

金相样品制备最关键的一步是抛光，可以有效去除研磨过程中造成的损伤，为光学、显微硬度或SEM/EBSD分析做准备。高质量的抛光要求抛光中涉及的所有因素都能得到适当的应用，同时获得光滑的分析表面并保持真实的微观结构。这里不谈磨料尺寸类型、抛光时间、样品负载、旋转方向、旋转速度，只谈抛光的编织方法，让大家知道金相抛光布是什么样子的！我们以美国进口的优质抛光布为例。

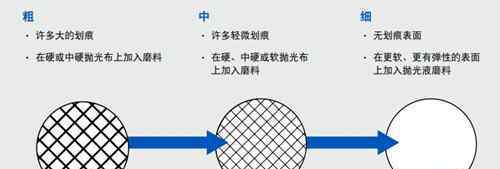

研磨后，金相样品进入抛光阶段，通常包括两个、三个或更多步骤。首先是粗糙抛光，用于去除研磨过程中产生的大划痕或变形。用硬质或中硬度金相抛光布和磨料抛光。然后进行适度抛光，以进一步减少表面变形和划痕。硬、中硬或软金相抛光布用于磨料抛光。最后，使用更柔软、更单线的金相抛光布结合磨料进行精细抛光。
金相抛光布选择不当可能导致抛光不良，造成彗星拖尾、压纹、塑性变形。因此，我们必须了解这些金相抛光布的编织方法和性能特点，以便正确选择和应用。
粗磨金相抛光布:有四种材料，分别是超白、超白、尼龙和TexMet P..
超印:硬而蓬松的人造丝面料，白色，可搭配6μm以上的钻石抛光剂使用；
superpol:硬质不起毛真丝面料，乳白色，可搭配6μm以上的钻石抛光剂使用；
尼龙:中等硬度、耐油、不掉毛的尼龙面料，乳白色，可搭配6μm以上的钻石抛光剂使用；
TexMet P:硬质打孔无纺布，乳黄色，可搭配6μm以上的金刚石抛光剂使用；
中磨金相抛光布:有六种材料，分别是TriDent、TexMet C、VelTex、VerduTex、WhiteFelt和PoliCloth。
三叉戟:柔软、不起毛、耐用的白色合成编织物，可搭配15微米~ 0.02微米的钻石抛光剂使用；
TexMet C:柔软的无纺压力布，乳白色，可搭配15微米~ 0.02微米的钻石、氧化铝或硅胶抛光剂使用；
VelTex:柔软、短丝绒合成丝绒布，黑色，可搭配9微米~ 1微米钻石抛光剂使用；
VerduTex:合成丝面料，中等硬度，不掉毛耐用，浅绿色，可搭配9微米~ 1微米钻石抛光剂使用；
白毡:柔软耐用的羊毛毡，乳白色，可搭配6微米~ 0.02微米钻石、氧化铝或硅胶抛光剂使用；
PoliCloth:中等硬度羊毛毡，乳白色，可搭配6微米~ 1微米的钻石抛光剂使用；
细磨金相抛光布:有四种材料，分别是MicroFloc、MicroCloth、MasterTex和ChemoMet。
微绒毛:柔软的长绒毛织物，浅粉紫色，可搭配3微米~ 0.02微米钻石、氧化铝或硅胶抛光剂使用；
微晶布:柔软的长绒人造丝法兰绒，浅棕色，一般金相抛光布，可搭配5微米~ 0.02微米的金刚石、氧化铝或硅胶抛光剂使用；
MasterTex:柔软的短绒合成布，白色，可与1微米~ 0.05微米的钻石、氧化铝或硅胶抛光剂搭配使用；
ChemoMet:柔软、多孔、耐化学腐蚀的黑色绒布，可搭配1微米~ 0.02微米厚度的金刚石、氧化铝或硅胶抛光剂使用；
1.《抛光布 【涨知识】带你认识一下金相抛光布都长什么样！》援引自互联网，旨在传递更多网络信息知识，仅代表作者本人观点，与本网站无关，侵删请联系页脚下方联系方式。
2.《抛光布 【涨知识】带你认识一下金相抛光布都长什么样！》仅供读者参考，本网站未对该内容进行证实，对其原创性、真实性、完整性、及时性不作任何保证。
3.文章转载时请保留本站内容来源地址，https://www.lu-xu.com/caijing/1323909.html
