在实际工作过程中，有时需要将图纸转换成不同的格式，以满足工作中的各种需求。pdf格式当然是最常用的格式。如何将CAD文件转换成PDF格式？以CAD2014为例，具体步骤如下:

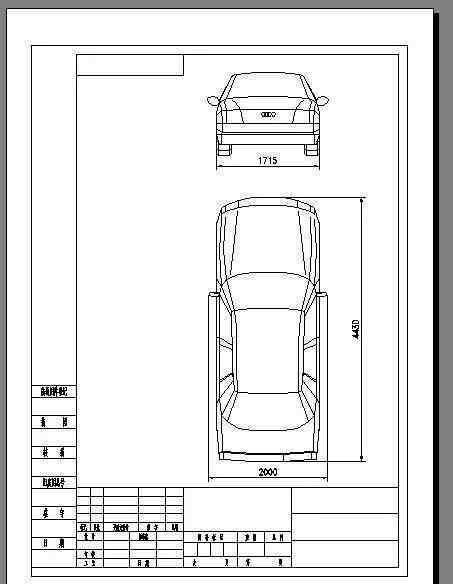

1.打开要用cad打印的图形

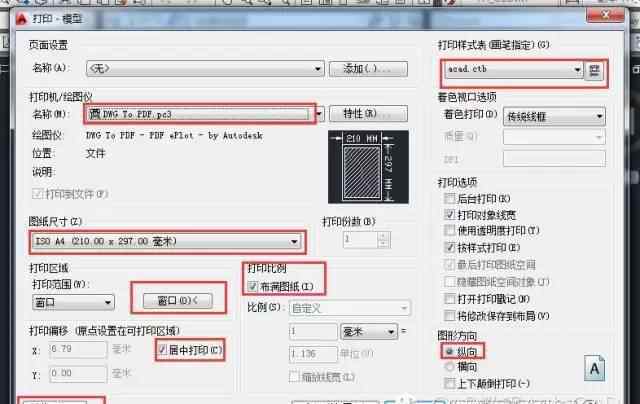

2.文件-打印或快捷键CTRL+P，弹出打印窗口，根据需要选择绘图、打印机、纸张宽度、方向等相关选项，通过窗口选项选择并预览要打印的绘图范围。选择acad.ctb作为打印样式，彩色打印的线条与原始图像相同。

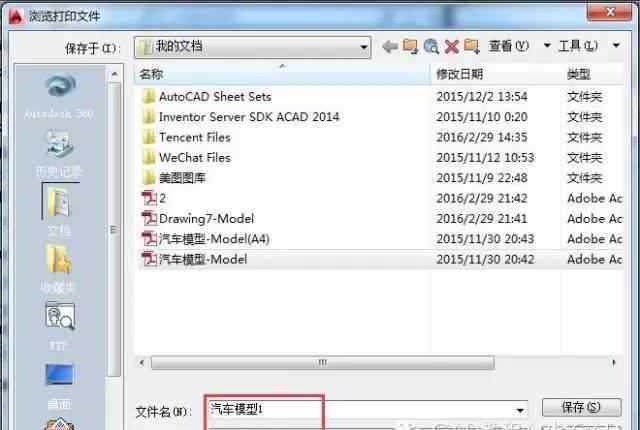

3.选择保存路径，命名后保存

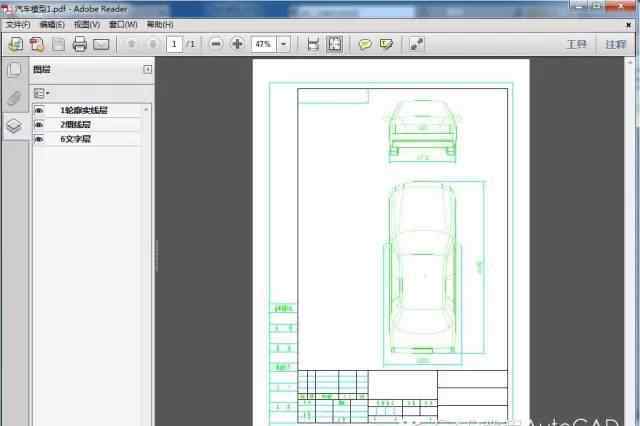

4.pdf打开预览，如下图所示

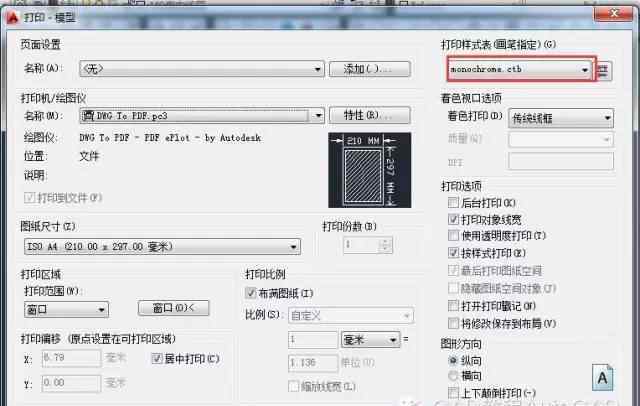

注意:如果在步骤2中选择单色. ctb作为打印样式，则无论原始图片中的线条是什么颜色，打印出来的线条都将是黑色的。
