光学测量投影仪 测量投影仪选型方法

测量投影仪的选择方法

化学测量投影仪是一种光学测量仪器，它使用光学透镜将被测部分按比例投影到屏幕上进行测量。它广泛用于测量复杂的机械零件和注塑零件，如冲压件、齿轮、凸轮、螺纹、工具和模板等。除了直接测量零件的几何参数，还可以描绘轮廓，进行轮廓比较测量。

购买光学测量投影仪时，必须考虑以下几点:

1.选择投影方式:光学测量投影仪有很多种，有各种商业名称和常用名称，但只有两种投影方式:

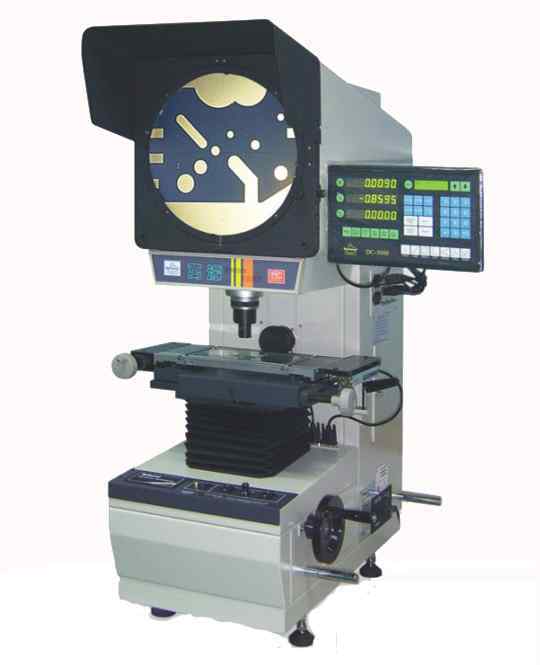

1)立式投影仪:这些投影仪的主光轴与屏幕平面平行，大多数投影仪属于这种类型，适合测量平面零件或体积较小的零件。

2)卧式投影仪:这类投影仪的主光轴垂直于屏幕平面，大部分中大型投影仪都属于这种类型，适合测量轴类零件或体积较大的重型零件。

2.选择正象还是倒像:简单的光学投影仪在屏幕上显示被测零件的倒像，即镜像。为了测量的方便，有时会专门增加一个正像系统，把倒像变成正像，这无疑会增加成本，降低测量精度。所以，如果没有必要，包容似乎是正确的选择。

3.选择屏幕尺寸:在选择屏幕尺寸时，要仔细考虑是否必须在屏幕上显示整个部分。如果分段观察就能达到目的，就不需要追求大屏幕了。每个投影仪制造商都有多种屏幕尺寸可供选择。

4.倍率选择:投影仪的投影镜头倍率是固定的。被测零件的不同部位往往需要不同的放大率，不同的部位需要不同的放大率。但是出厂时投影仪的标准配置大多只配备一个镜头。如果需要更多镜头，必须按需购买。一款新颖的转盘投影仪，配有四套镜头，轻轻转动即可更换。

5.选择合适的工作台及相关附件:工作台用于放置和夹持被测零件，其自身体积、X、Y行程和承载能力都很重要，一定要慎重选择。同时，为了方便夹持被测零件，需要购买旋转工作台、V型底座等附件。

此外，投影仪必须具有灵活稳定的调焦机构和足够大的工作距离。选择合适的数据处理方式:市面上卖的光学测量投影仪无一例外都是数字化的，所以一定要注意其数据处理能力。我们可以根据自己的需要来选择。

6.选择合适的精度:目前市面上的光学测量投影仪由于影响测量精度的光学镜头和光栅标尺质量相近，所以理论精度相同，购买时无需刻意追求高精度。
