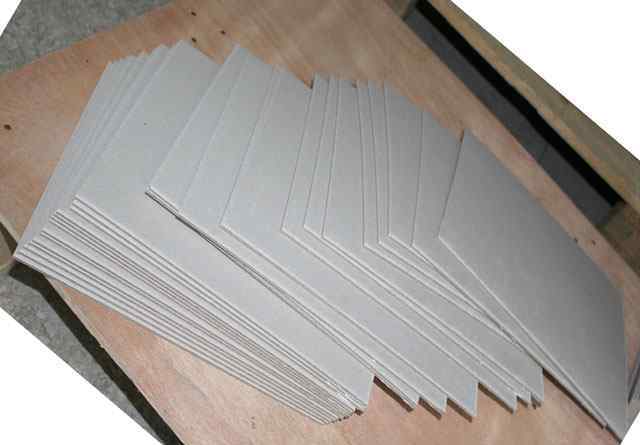

双灰纸板 双灰纸板技术要点和注意事项

一、芯片级技术指标共享:

所有的芯片板都属于环保包装材料，由回收的废纸制成，深受环保人士的喜爱。

刨花板有很多种，分为全灰、单灰和双灰。

源自全芯片板的产品包括:

包装盒、广告板、箱包、精装书、收纳盒、样品、衬板、隔板等。

芯片板中的纸张表面光滑平整，刚度好，不变形，不分层，抗弯曲。高档纸的质量就是中档纸的价格。

芯片板技术指标厚度:

01，0.55-1.55mm；

02，1.6-10mm；

03.物质:100GSM = 0.155mm；

04.机器宽度:3400-3450毫米；

05，0.55-1.00mm可生产为卷筒；

06.密度:0.62-0.65 GSM 2；

07.含水率:12%，每个托盘的允差:3%。

二、双芯片板在印刷过程中:

双芯片板是一种环保包装材料，由回收废纸制成。

双芯片板在印刷过程中应注意以下几点，如胶印机输纸部分的调整、胶印机的双张控制以及纸张传送齿垫与压印滚筒表面的距离。

双芯片板打印时，进纸部分的吸纸嘴和吹纸嘴的风量应相应增加。对于分纸嘴和送纸嘴，需要更换直径或厚度较大的胶圈。

通过拆下送纸滚筒的凸轮与其轴之间的连接销，或者拆下摆动杆上的滚筒，滚筒不会摆动，送纸稳定。

用双芯片板印刷时，胶印机两张纸之间的间隙应相应增加，压舌与侧规和前规送纸板之间的距离也应相应增加。送纸齿垫与压印滚筒表面、送纸板与送纸齿垫之间的距离应略有增加，并保持一定的距离。

3.原料木片板再生方法:

一般来说，大部分用过的包装印刷废纸板都是直接卖给回收的废品，再经过废品收集站处理后直接卖给纸板厂。然后，经过一系列处理，加工生产纸板，生产出符合需求的芯片板。

除了这种方法，旧纸板被翻新和再加工成可用的芯片板。以前一般都是用缝纸板整体处理，然后把需要的图案重新打印出来。

此外，小纸板被重新组装和整形。

这两种方法可以克服芯片板平整度达不到要求，工序多，浪费的缺陷。

为了尽可能节省时间，充分发挥其优势，对废芯片板进行了技术改进。首先对磨损的芯片板进行简单处理，去掉旧的纸板引脚，将平纸分成薄片，然后将同一张纸粘贴成多层或单层的长纸板，最后用压力机将分离出的薄纸压紧，保证粘合平滑，即可制成有用的芯片板。

四、如何区分纸板的外观质量:

通常，纸和纸板是由纤维材料和辅料制成，经过各种工艺加工而成。如纤维材料、辅助材料、工艺流程、设备状态等。会引起外观疾病，从而影响外观质量。

可以用纸和纸板来判断。

纸和纸板的外观质量不仅会影响纸或纸板的物理性能，还会影响成品的使用，甚至决定成品的损耗。

比如纸张的均匀性不好，会严重影响油墨的透明印刷，在胶印中可能会因吸潮而导致变形，使印刷套准不准确，如果不好，就会成为废品。
