本文以无线接入网为线索，梳理了无线侧接入网+承载网+核心网的架构，谈了无线接入网，分析了承载网和核心网，有助于人们对5G有更深入的了解，帮助初学者更好的入门。

在我们正式解释之前，我想通过这张网络图帮助大家了解一下整个网络的网络架构。通过了解整个网络架构，会方便了解后面各个网络的细节。

有时候成本比性能更重要。如果一项技术需要花很多钱，但是回报比付出的努力少，那么就很难被广泛应用。

RAN的演进某种程度上是成本压力的结果。

C-RAN，意思是集中式RAN，是一种集中式的无线接入网络。这个C不仅代表集中化，还代表其他含义:

然后，SGSN变成MME，GGSN变成SGW/PGW，演进成4G核心网:

5G核心网络采用基于服务的架构。名字好记，呵呵…

SBA架构，基于云原生架构设计，借鉴IT领域的“微服务”概念。

将原本具有多种功能的整体分割成多个具有独立功能的个体。每个人都实现了自己的微服务。

单片)→架构→微服务架构

这种变化会有一个明显的外在表现，就是大量的网元增加了。

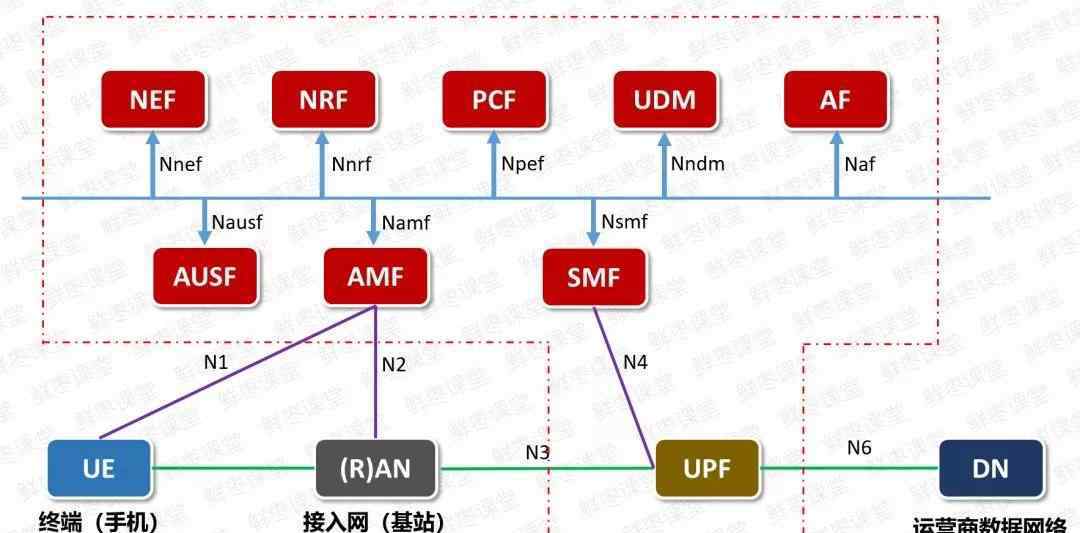

红色虚线内是5G核心网络

除了UPF，它们都是控制面

图片来源:鲜枣教室

这些网元看起来很多，其实硬件都是在虚拟化平台上虚拟化的。这样就非常容易扩容和扩容，也非常容易升级和割接，不会对彼此造成太大影响。

简而言之，5G核心网络是模块化和面向软件的。

5G核心网应该模块化的另一个主要原因是“切片”。

很多人觉得很难切片，但事实并非如此。

切片就是“多重人格”。同样的东西，用不同的特点来应对不同的场景，也有点像瑞士军刀。

5G是统一的网络，带走所有用户。在设计之初，需要处理各种需求。

既然网络的使用不同，当然要看窍门。用僵化的固定网络结构来处理肯定是不行的。只有拆分成模块，灵活组队，才能做到。

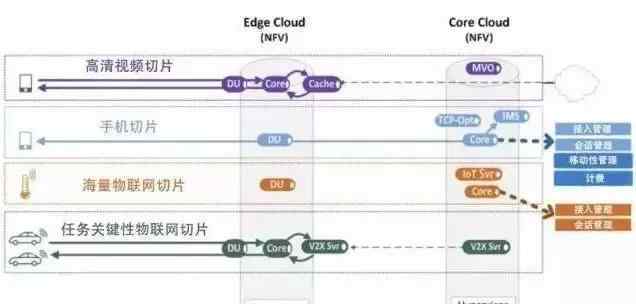

网络切片

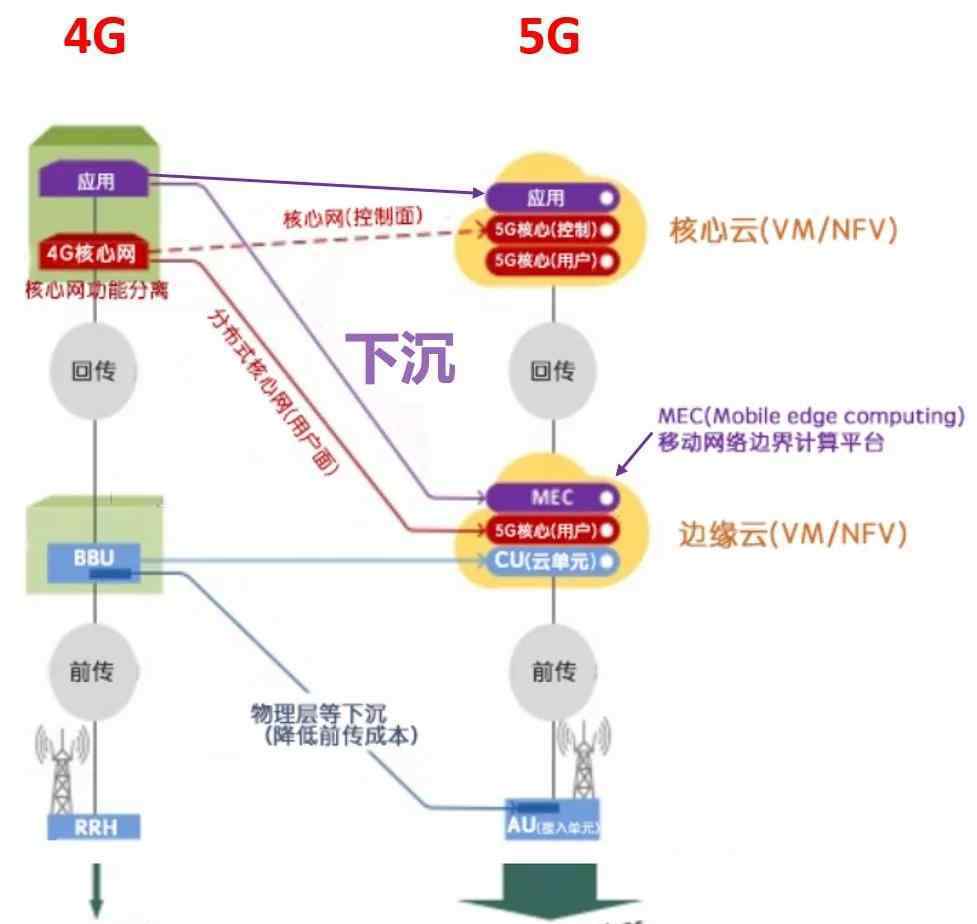

比如在低延迟的场景下，核心网的一些功能要离用户更近，放在基站端，这就叫“下沉”。

一些核心网络功能“沉入”MEC

下沉既能保证“低延迟”，又能节约成本，所以是5G的杀手锏。

以上是核心网从2G到5G的整个演进过程和思路。不难理解吧？

简单总结，就是拆分，拆分，再拆分，软件，软件，更多软件。

未来核心网的硬件会和IT行业一样。而且核心网的软件变得和手机上的app一样。
