DRC Altium老是显示DRC错误,不知道哪里出了问题,看这里?

Altium有时候总是显示DRC错误，不知道哪里出错了。以下小系列将带您了解什么是常见的DRC检查。

前期为了满足各种设计的要求，我们会设置很多约束规则。设计印刷电路板时，通常由DRC进行检查。

DRC检查是检查设计是否符合设定的规则。完整的印刷电路板设计必须通过各种电气规则进行检查。常见的检查项目包括间距、开路和短路，对差分对和阻抗线的检查更为严格。

DRC检查设计是否符合设定的规则。需要检查的东西其实都是符合规则的。检查选项时，请检查主对应规则是否可以打开。

刚果民主共和国考试准备

1.如图1-1所示，执行菜单命令“工具-设计规则检查”打开设计规则检查设置对话框。

图1-12设备间距检查

检查完上述常见的设计规则检查项目后，执行“运行设计规则检查...”在DRC菜单的左下角运行DRC检查。等待几分钟后，系统会生成一个DRC报告，详细说明错误内容和位置，如图1-13所示，或者我们可以回到PCB界面，单击右下角的命令“系统-消息”，如图1-14所示，我们也可以查看DRC类型，一般情况下。

图1-13日间行车灯测试报告

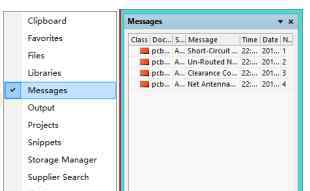

图1-14消息报告

双击消息中的数字版权控制报告，跳转到印刷电路板错误报告位置。我们可以有针对性地纠正DRC错误报告，可接受的DRC可以直接忽略。例如，如果焊盘位于遮挡层边缘，则会出现间隔错误报告，可以直接忽略。

重复上述步骤，直到完成所有DRC更改，没有DRC报告错误或所有DRC报告错误都可以忽略。即完成DRC检查，PCB电路设计通过电气性能检查，即可进行下一步。

好了，以上是常见的PCB设计DRC检查，樊沂PCB将继续为您带来更多精彩的PCB设计专业知识。
