弱电解决方案 20个各行业弱电系统解决方案（含拓扑图）

如何快速理解一个系统解决方案？看拓扑图。拓扑图可以反映整个系统的架构。本文整理了20个系统解决方案，每个方案都有一个拓扑图，非常适合初学者学习。

一、公安交通视频管理应用平台解决方案

公安交通视频管理应用平台解决方案是各级交通部门视频管理应用的整体解决方案。

交通视频管理应用平台主要包括卡口集成控制系统和机动车集成控制系统。

系统拓扑图:

二、公交行业视频解决方案

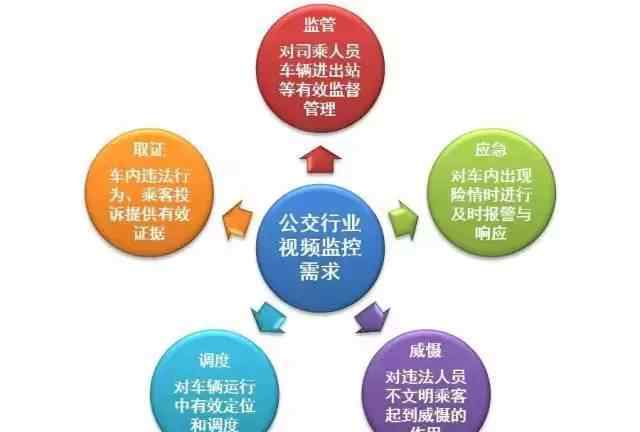

公共交通行业对视频监控系统应用的需求主要体现在以下五个方面:

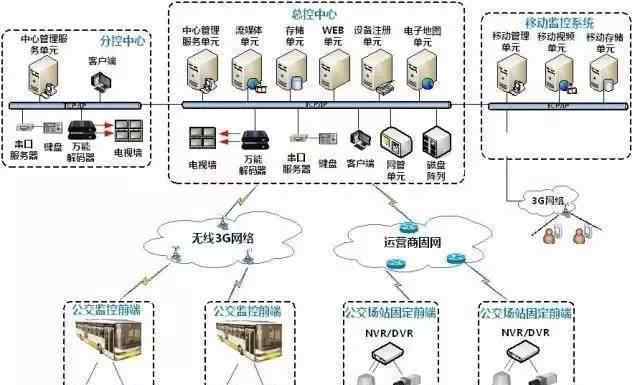

系统结构

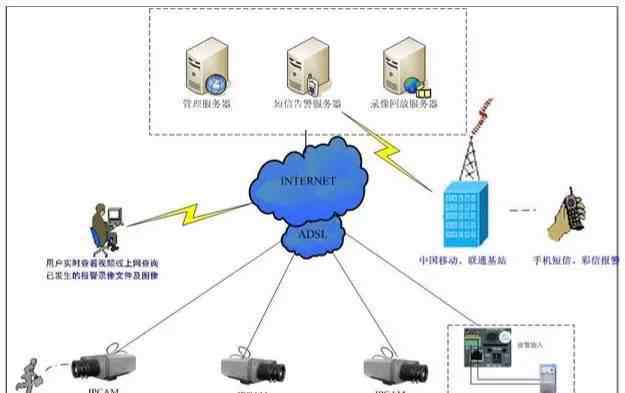

三、中小商店监控解决方案

从系统结构分析，主要有四个部分:DDNS服务器、中央视频服务器、短信报警服务器和中央管理服务器。

系统拓扑图:

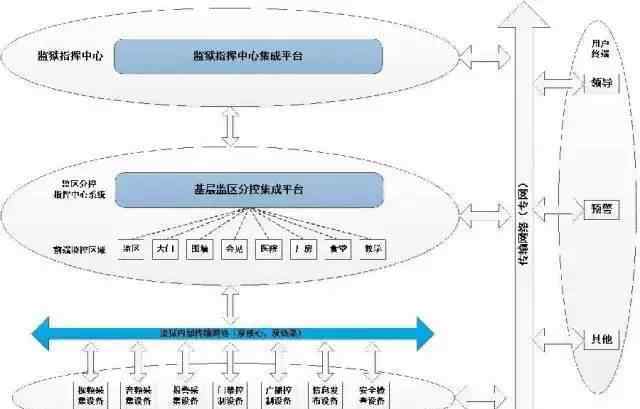

第四，监管行业视频解决方案

监狱是接收和关押各类罪犯的重要场所，其风险等级和防护等级都很高，因此需要重点区域进行监控和防范，通常包括:监狱区域、大门、围墙、医院、工厂、食堂、教学用房等。

系统集成架构图

系统逻辑架构图

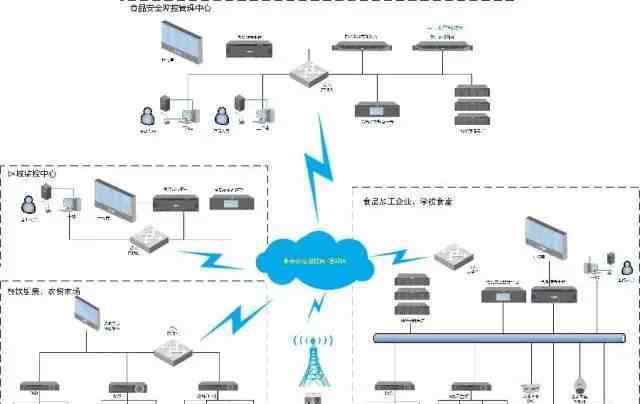

V.食品安全监管解决方案

食品安全监管解决方案是集最新视频处理技术、传感技术、高清显示技术、计算机技术、网络通信技术和智能交互控制系统于一体的智能解决方案，可广泛应用于学校食堂、个体餐饮企业、食品加工企业、农贸市场等场合。

解决方案架构

该方案主要由监控管理中心、区域监控中心和前端采集系统三部分组成。

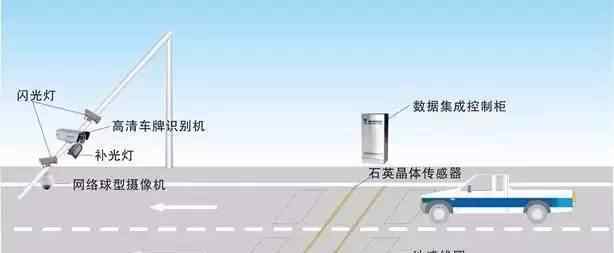

六、高速公路综合自动超载控制系统的解决方案

高速公路综合自动超载控制系统包括高速自动预检和联网管理平台。

高速自动预检通过在路面部署高精度应时称重设备，实现高速不停车自动称重，并结合抓拍系统对过往车辆进行抓拍识别，在LED信息屏上显示疑似超载车辆的车牌号码，通知司机进入超载控制站进行复检。在超载控制站的精检称重平台上对疑似超载车辆进行静态称重，并将检测信息上传至精检计算机，作为执法依据。

网络化管理平台可以通过车号对疑似超限超载车辆进行网络化搜索部署，并通过多套分布点合理的超载控制站系统联网输出统计报告。通过开放的数据接口，可以实现与交警和交通管理的数据共享，对超载车辆进行分工管理，起到长效威慑作用。

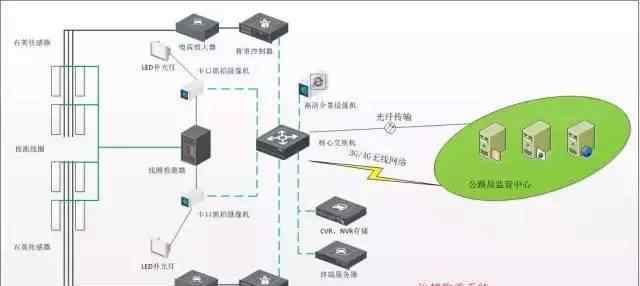

系统拓扑图:

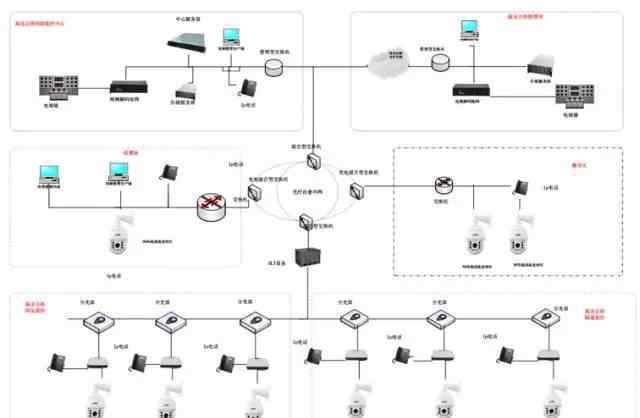

七、高速公路视频解决方案

高速公路具有交通量大、交通流量快的特点，高速公路监控系统是保证高速公路有效管理和维护的可靠手段。因此，要求监控系统能够全方位、多功能地对整个高速公路进行监控，使运营管理者能够实时、全面地了解和控制高速公路运营路况，实现高速公路路况信息向公众的及时发布。

解决办法

八、铁路供电及环境监测系统解决方案

适用于铁路通信站、中间站、移动通信基站、中继器、卫星地面站、铁路信息机房等各种有人/无人机房的供电和环境远程监控。主要监控要求包括:端局通信电源、空调节设备、温湿度、烟雾、进水、红外、门磁/门禁、碎玻璃、灯光控制等。

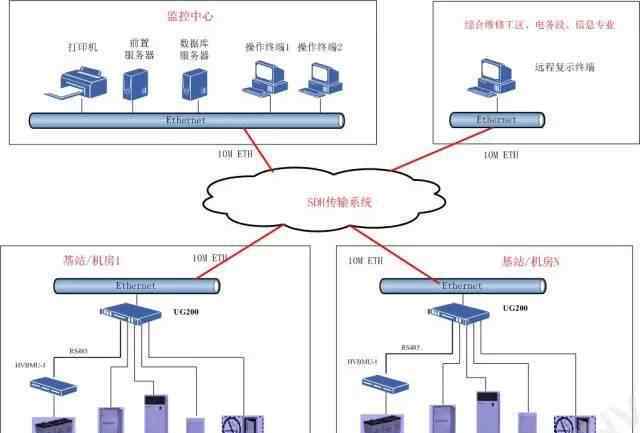

系统结构拓扑图

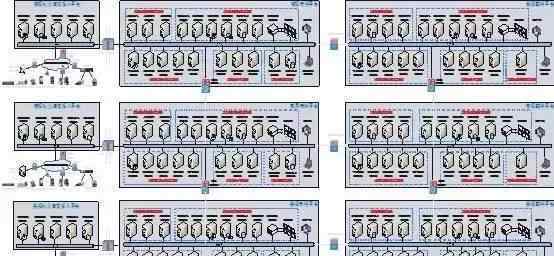

九.“三网三平台”解决方案

在“平安城市”建设中，通过社会资源网、视频专网、公安网的建设，将社会视频接入平台、视频共享平台、视频联网平台进行整合，形成有影响力的“三网三平台”。

三网三平台解决方案真正做到事前防控、事中指挥、事后判断，有助于协调各部门、各警种的工作任务，促进公安机关视频图像信息的网络共享和综合应用，提高社会公共安全领域的技术装备水平，促进公安工作模式从人力支持向科技支持的转变。

纵向四层组网架构:部、省、市、区、县，横向三网三平台:社会、共享、组网。

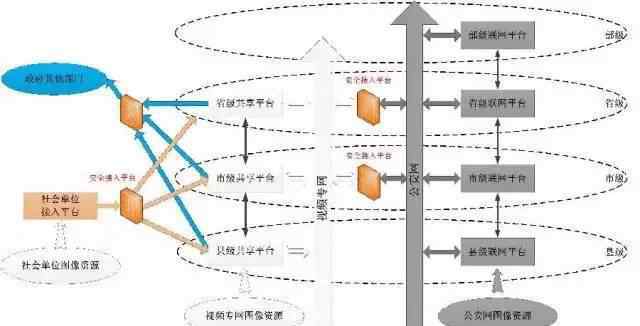

整体系统拓扑图

X.智能精炼和化学安全系统解决方案

为了开拓炼油厂智能工厂管理的新思路，最终实现炼油厂“智能、高效、安全、可靠”运行的目标，需要构建一个适合炼油厂现代化管理的集成管理系统，以现代信息技术为支撑，实现信息资源的网络互联和共享，全方位管理园区内的人员和设施，满足分控中心现场管理、总控中心全球监管和管理人员移动办公的需要。

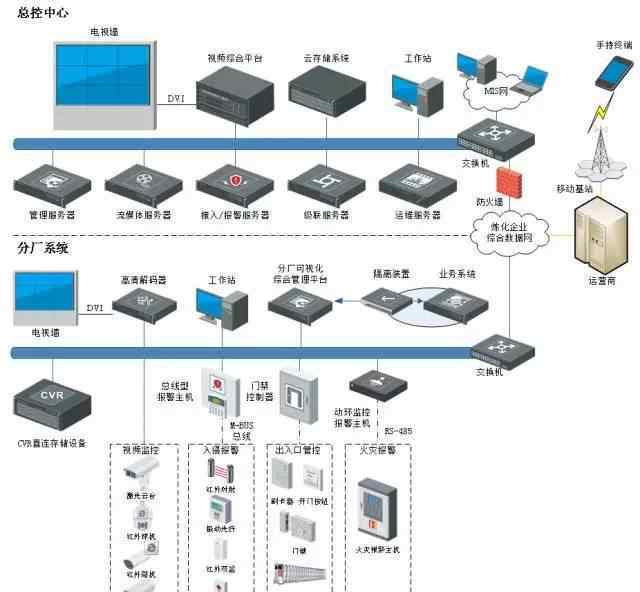

系统架构图如下:

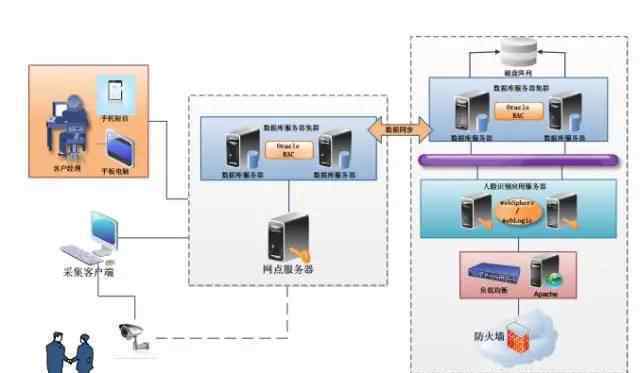

Xi。银行贵宾客户人脸识别解决方案

银行VIP客户人脸识别系统是利用人脸生物特征识别技术，在银行重点区域设置采集点，将采集到的客户人脸信息特征与现有VIP客户人脸信息特征进行对比，得出成功结果，并通知相应人员的智能人脸识别系统。

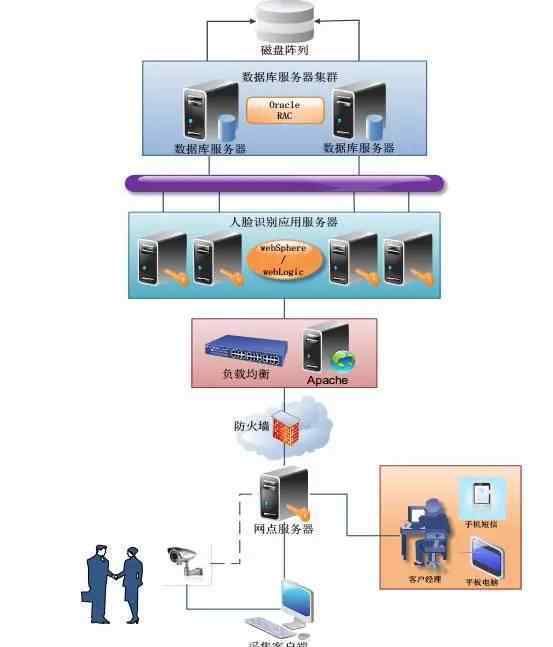

系统拓扑图:

十二.自助银行解决方案

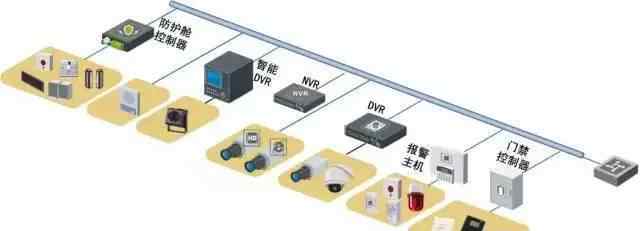

自助银行/ATM智能监控系统一般分为视频监控系统、入侵报警系统、语音对讲系统、防护舱控制系统等。系统架构如下图所示:

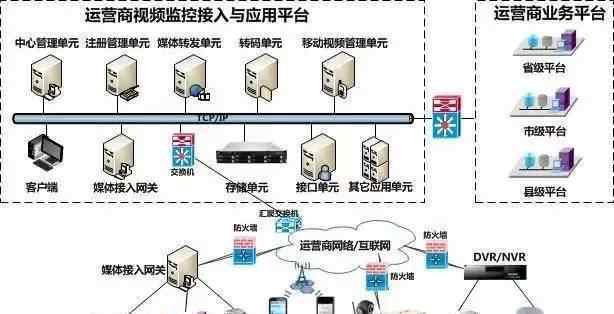

十三.运营商视频监控解决方案

适用于公共安全、石油化工、银行、道路交通、保险损失评估、环境监测、电力、教育、房地产、制造、连锁经营场所、家庭和中小企业等需要图像远程监控、传输、存储和管理的应用领域。

系统组成

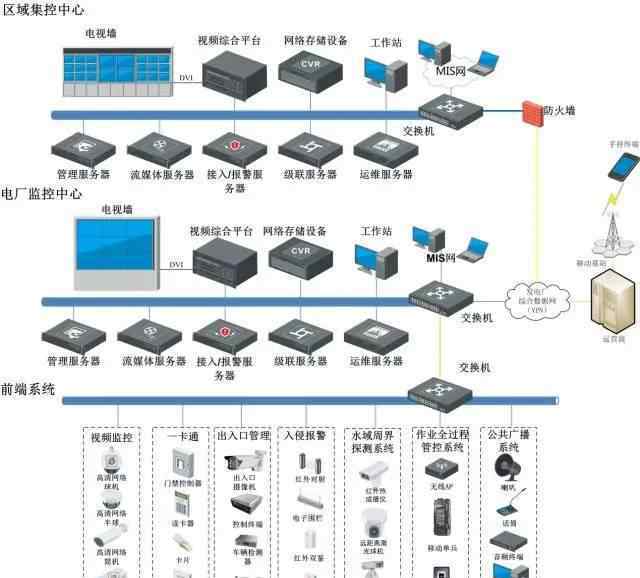

十四.水电站安全解决方案

水电站安全反恐系统涵盖多个子系统，包括视频监控系统、出入口管理系统、智能卡系统、入侵报警系统、运行过程管理系统、周界水检测系统、应急指挥系统等。根据我们对一些水电站的调查和与设计院的沟通，发现大多数水电站只部署了视频监控系统、出入口管理系统、入侵报警系统、门禁系统等系统。，并且现有系统没有得到有效应用。在系统功能、资源共享和业务整合方面有以下几个方面需要改进:

下图显示了系统的整体拓扑图

十五.风力发电的安全解决方案

主要实现以下目标:

1)建立覆盖风电场的综合监控管理系统，全面管理风电场的运行和设备，满足风电场监控室现场管理、区域监控中心全球监管、管理人员流动办公的要求；

2)对视频监控、入侵报警、出入口管理、环境监控、火灾报警、智能控制等系统进行综合管理，通过统一的客户端呈现，保证人员高效应用；

3)结合事故应对机制部署方案，快速应对和处理突发事件，有效防范安全事故，降低和控制事故风险；

4)充分利用视频资源，监控发电设施运行环境，规范运行维护和抢修流程，确保风电场稳定运行；

5)通过现有的信息资源，形成各种统计报表，供领导统筹决策；

6)利用高科技手段，可以第一时间掌握设备离线、异常运行等故障信息，及时排除故障，提高运维效率，降低运维成本。

系统的整体拓扑图如下图所示:

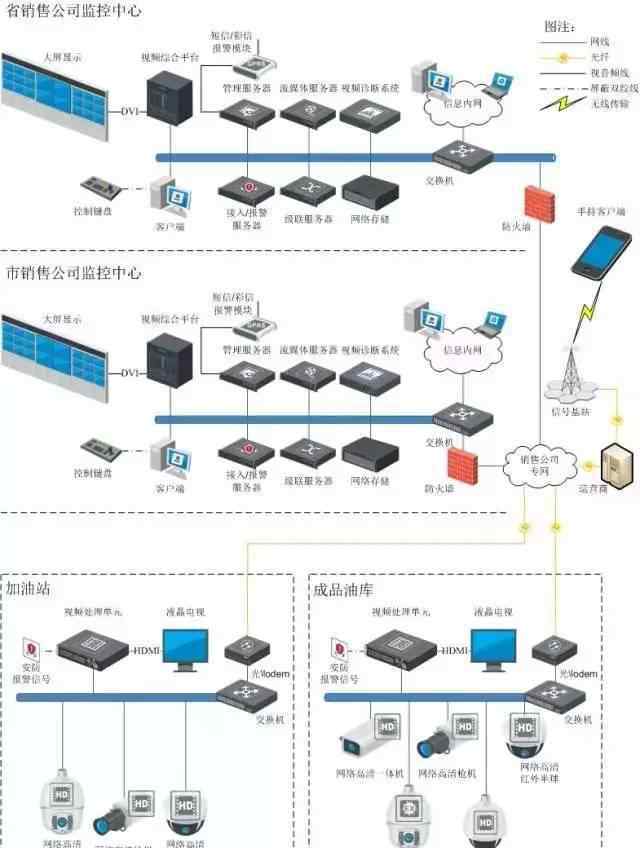

十六.加油站/油库视频监控系统解决方案

加油站/成品油库视频监控系统解决方案主要应用于各省石油销售公司加油站/成品油库视频监控系统的建设和改造。

系统架构图如下:

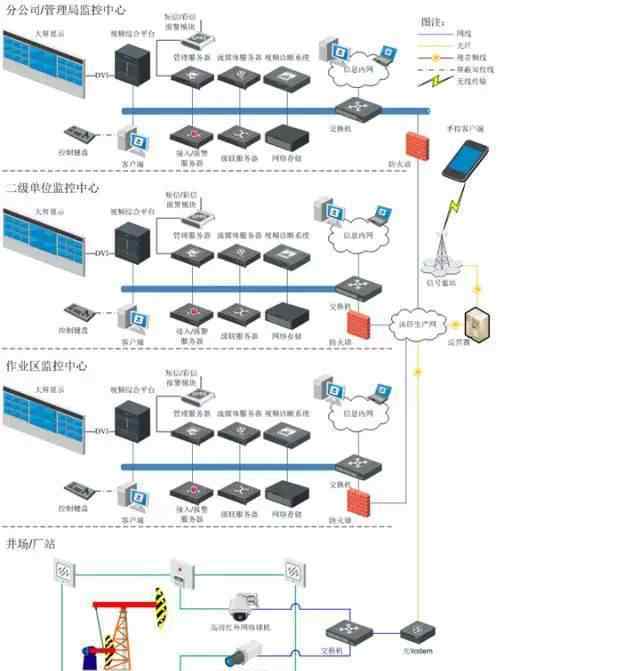

十七、数字油田安全解决方案

数字化油田视频监控系统解决方案主要应用于油田各级分支机构/管理机构数字化油田视频监控系统的建设和改造。

系统拓扑图如下:

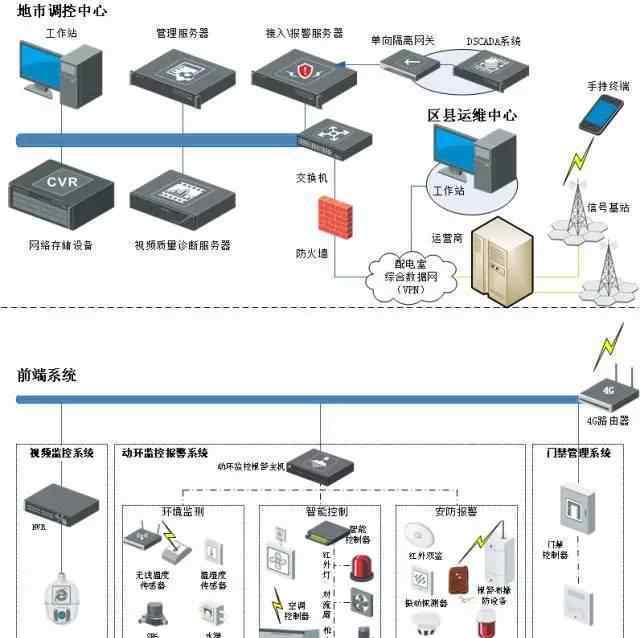

十八、智能配电网综合辅助系统解决方案

智能配电网综合辅助系统解决方案主要应用于各城市电网公司智能配电网综合辅助系统的建设和改造。

系统拓扑图如下:

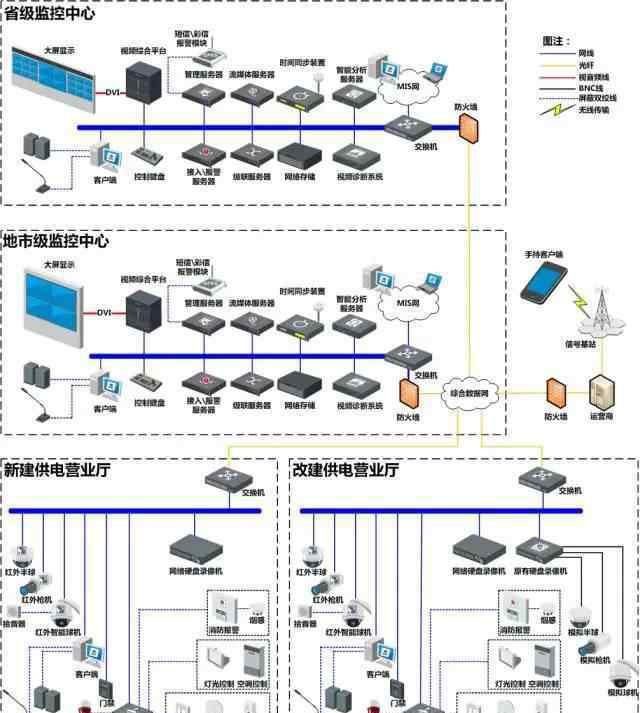

十九.供电营业厅综合监控系统解决方案

供电营业厅综合监管系统解决方案主要应用于各省电网公司供电营业厅综合监管系统的建设和改造。

系统架构图如下:

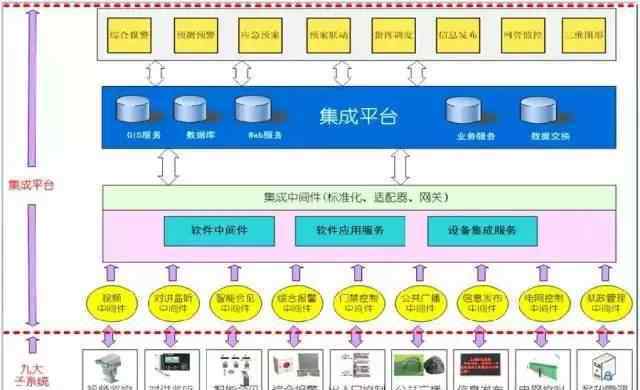

二十、商业综合安全解决方案

在复杂项目中，采用集成安全管理的思想，将项目中原有的独立系统进行集成，形成一套预设联动计划的集成安全有机体，使整个系统真正实现“集成化、智能化”管理，强化内部管理效率。

系统硬件结构如下:
