色环电阻识别方法以及对照表

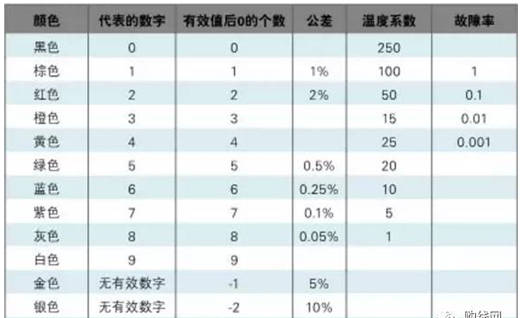

从事电子行业的小白们一开始都会遇到一个问题？就是有些电阻上面没有标明阻值的大小，就只有几个色标，要么是红绿绿组成的三色带要么是棕绿红黑蓝红组成的六色带。想要知道这些电阻阻值总不能花时间去测量，只能硬着头皮去向别人请教了。为了避免以上问题，下面就分享一些色标电阻的知识，教你看色标识电阻！ 色环电阻，是集成电路中常见的分立元件，采用色环来表示颜色和误差，这类电阻的基本单位是：欧（Ω）、千欧（KΩ）、兆欧（MΩ）。规定的颜色为黒、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银、无色带。下表为各颜色代表的数值：

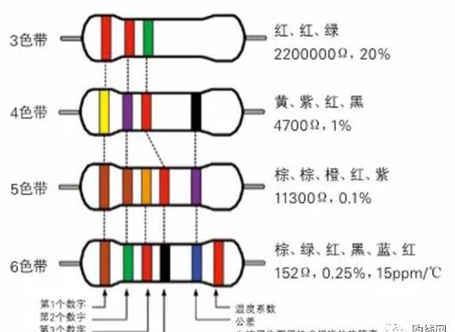

知道了各个颜色代表的数值以下是一些运用：

记住颜色代表的数值，这里有一个巧记口诀，类似彩虹七色，黑色是0，棕色是1，红橙黄绿蓝紫灰白对应2~9，金银对应5%和10%，无色代表20%的误差。列如，红、黄、棕、金表示240欧。其中倒数第二环表示0的个数。最后一位表示误差值。 五环电阻和六环电阻：四环电阻是最常见的色环电阻读法也很简单，针对五环和六环电阻读法又不一样了。五色环电阻的读法，如图上所示：从左到右数，第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。例如一个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表1倍）、第五环为棕色（代表±1%），则其阻值为220Ω×1=220Ω，误差范围为±1%。六环电阻的读法：如上图所示，六色环电阻前五色环与五色环电阻表示方法一样，第六色环就有了区别，它表示该电阻的温度系数。 以下是全系列色环电阻阻值表：

对色标电阻的学习和认识现在就结束了，大家一定都有了收获。
