分光器的基本常识（多图讲解）

分光器不知道大家还有没有印象。这个词在我们最近介绍PON的文章中有出现过，是组建PON网络的一个组件，是一个连接OLT和ONU的无源设备。如果没有印象，请回顾，我们有提到过，但是当时并没有细讲。

EPON技术基础知识-入门篇

GPON基础知识-入门篇

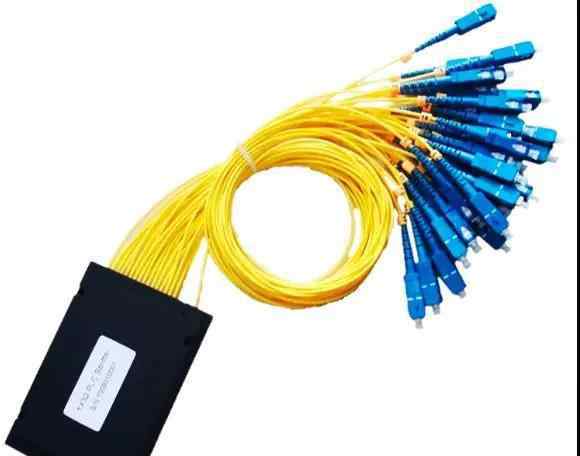

作为PON系统的重要构成（ONU（光网络单元）、OLT（光线路终端） 和无源光分配网三部分组成），分光器的主要功能是分发下行数据，并集中上行数据。分光器带有一个上行接口和若干个下行接口。从上行光接口过来的信号会被分配到所有的下行光接口中传输出去，从下行来的数据只有唯一的上行传输口。只是光信号从上行到下行的时候，光信号强度/光功率将下降，从下行到上行的时候，也是一样。而且，每个下行接口的输出强度可以相同也可以不同。

工作原理

在单模光纤传输中，光的传输主要是依靠纤芯，但是还有一定的能量是通过靠近纤芯的包层中的传播的，也就是说，如果两根纤芯足够靠近，光信号可以在两根光纤中得到重新分配。分光器就是起到分配的作用。

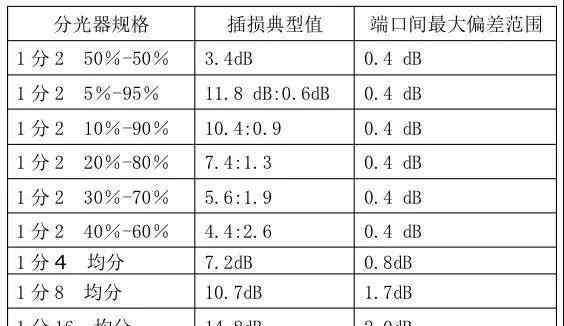

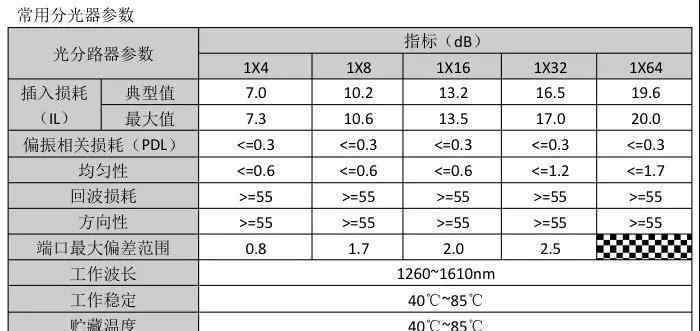

分光器损耗计算

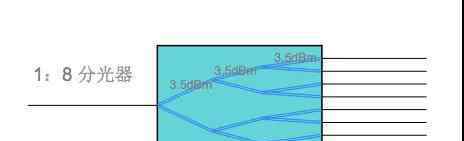

光功率损耗与光分支的数量相关(每次1：2 的分光产生~3.5dB的损耗)

光功率的损耗大小决定了可传输的距离

带宽 vs. 成本：平均每户的可用带宽取决于光分比的大小，光分比越大则OLT每户分摊成本越低。

分光器分类

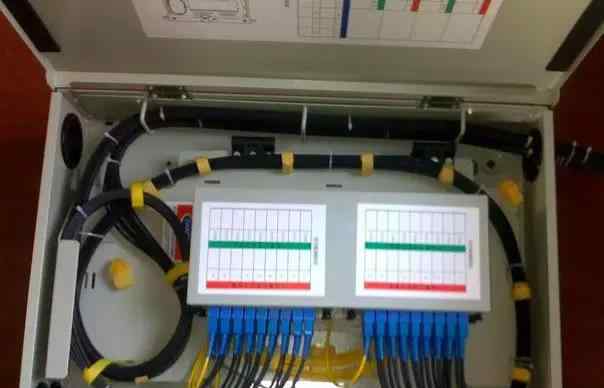

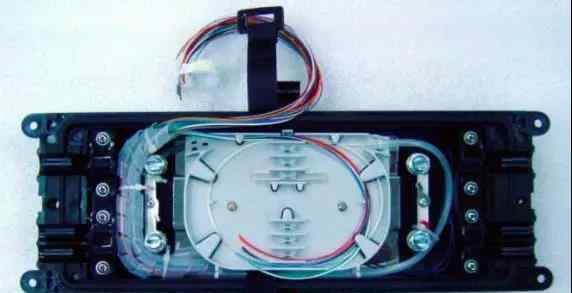

户外型分光器

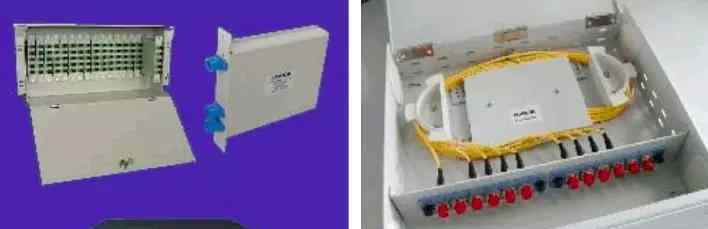

托盘式分光器

机架式分光器智能安装自在标准机架内

壁挂式分光器

安装在墙壁上，走廊，楼道内

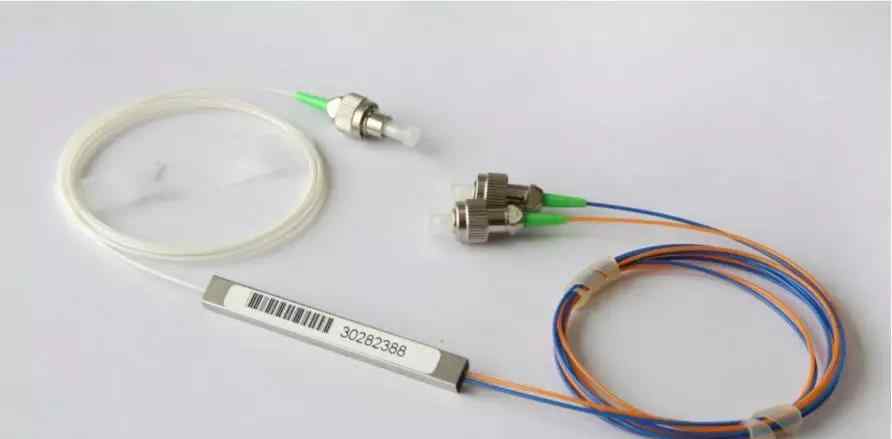

FBT型（熔融拉锥式分光器）和PLC型

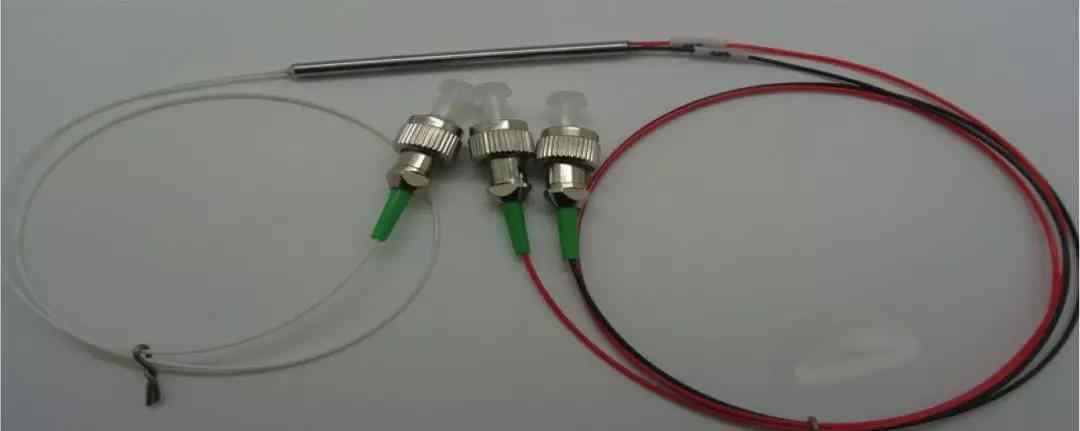

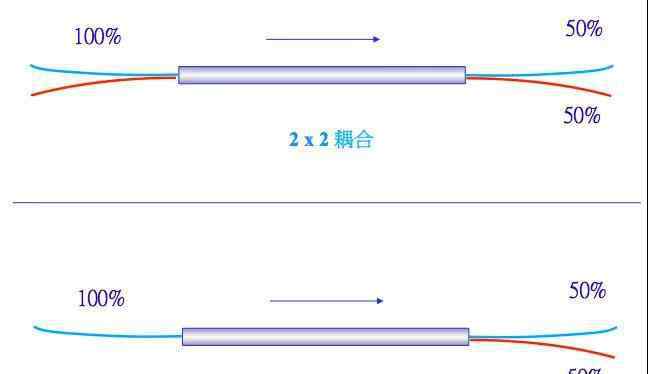

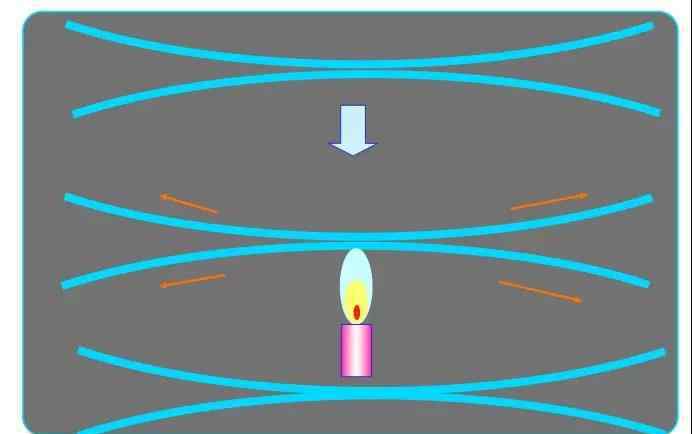

FBT型原理

FBT技术是将两根以上的光纤捆绑在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤，作为输入端，另一端作为多路输出。

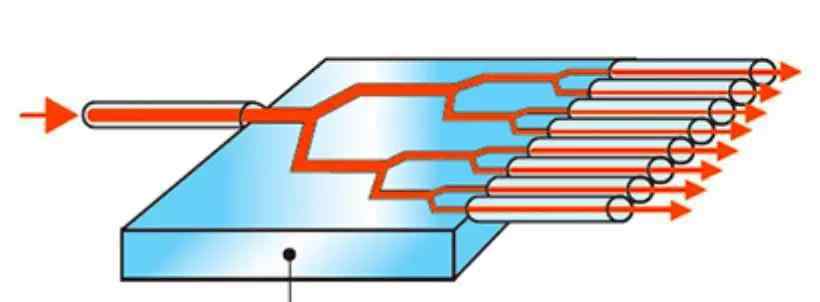

PLC原理

PLC技术是基于光学集成技术的，利用半导体工艺制作光波导分支器件，分路的功能在芯片上完成。
