建筑规划设计总表明

1、设计标高

1.1绝对标高亦称绝对高程或平均海拔,在我国把青岛市周边江海的均值水平面列入绝对标高的零点,中国各省的设计标高均为此为标准。

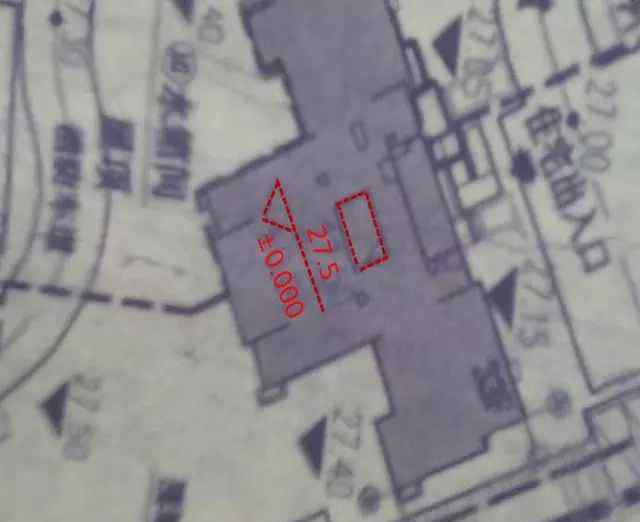

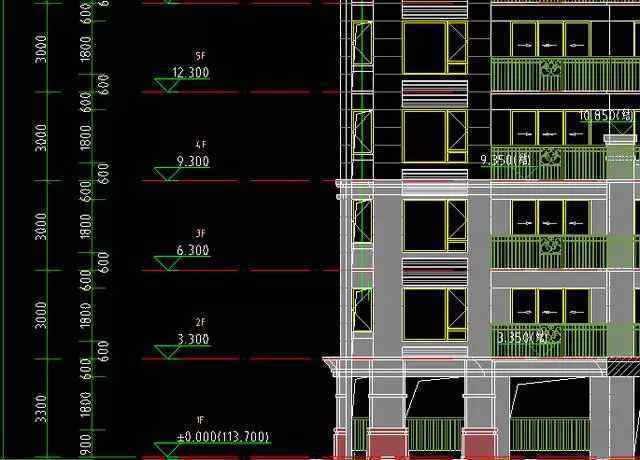

1.2设计标高是把某地址相匹配的绝对标高界定为±0.000，（如名辉12#楼27.5）也称相对标高。工程建筑中一般以一层房间内路面相匹配的绝对标高为±0.000设计标高。

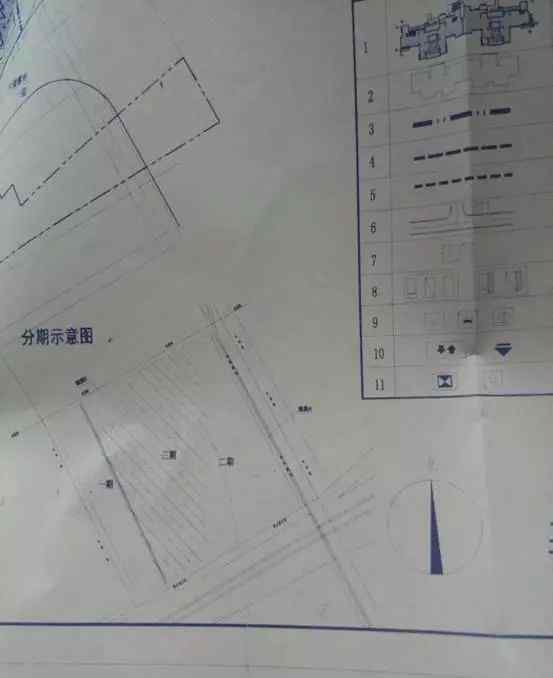

2、指北针

针头偏向是朝北，表明工程图纸上建筑相对性于朝北的风水方位，看图片方位一般按上北下南，左西右东的看图片方位。

3、定位轴线

3.1定位轴线是用于明确关键构造部位的线，如明确工程建筑的开间或柱距，净宽或跨距的线称之为定位轴线。

3.2标明在样图的正下方与左边，横着序号运用阿拉伯数，从左至右次序撰写，纵向序号运用英文大写拉丁字母，从下高于一切次序撰写。拉丁字母的I、O、Z不可用作中心线序号。由于为了更好地区别1、0、2等数据，仅仅为了更好地防止多余的搞混罢了，GB／T 50001-2001 房子建筑制图统一标准 也要求了的，不可以应用。

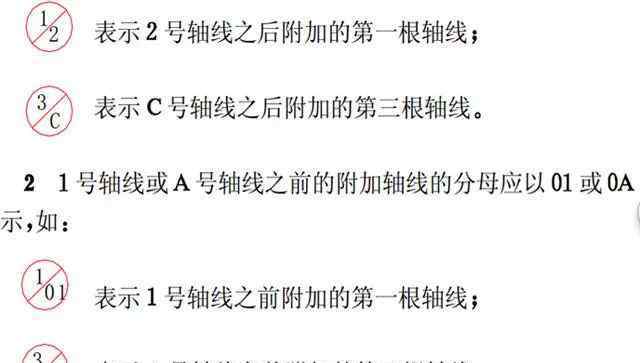

3.3 额外定位轴线的序号，应以成绩方式表明，并应按下述要求撰写:二根中心线间的额外中心线，应以分母表明前一中心线的序号，分子结构表明额外中心线的序号。

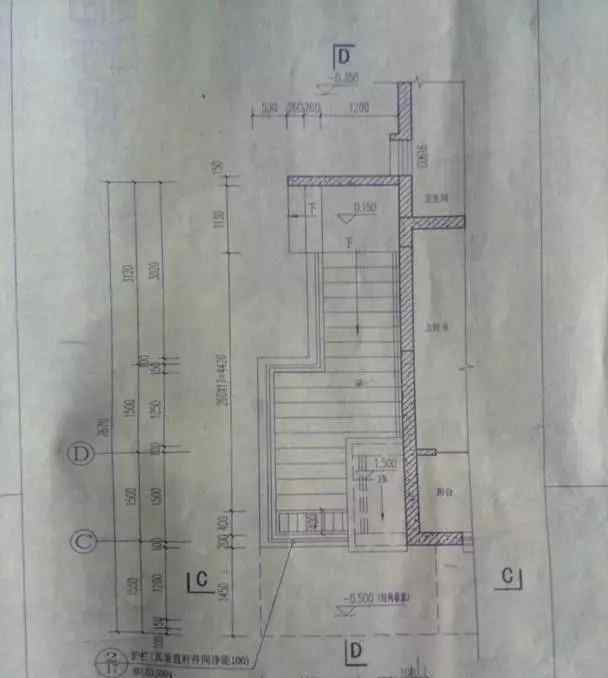

4、剖视的剖切符号

4.1剖切符号分成二种，一种是“剖切主视图标记”，一种是“剖视图（又叫断面图）标记”。剖切主视图除开横断面，还包含能看到的后边的投射。剖视图（断面图）只是表明横断面样子，不画后边还能看到的别的投射像。

4.2 ∟ 的粗实线标记是剖切主视图标记，英文字母/数据朝哪儿，表明向哪儿看。横断面剖切符号是一根长细线根据剖切部位，横断面剖切符号标识中，标明数据在那边，就朝那里看。（实例）

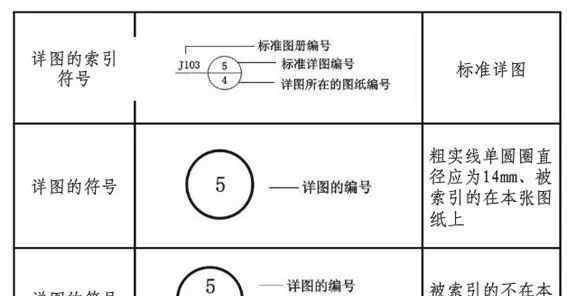

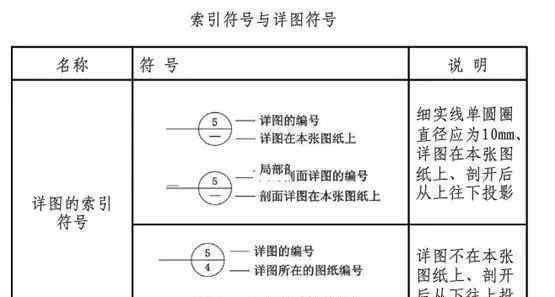

5、索引符号与节点详图标记

在施工图纸中,有时候会由于比例问题而没法表述清晰某一部分,为便捷工程施工需另画节点详图。一般用索引符号标明绘制节点详图的部位、节点详图的序号及其节点详图所属的工程图纸序号。

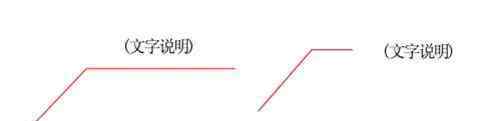

6、引线

6.1引线是对样图上一些位置引出来做文字描述、公差标注和数据库索引节点详图等用的，以细实线绘图。

6.2文字描述宜注写在水平线的上边，也可注写在水平线的顶端。

6.3另外引出来好多个同样一部分的引线，宜互相平行面，也可画成集成化一点的射线。

7、中断连接、对称符号

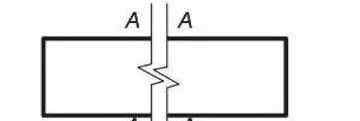

7.1中断连接标记用以较长的预制构件，当其长短方位的样子同样或按一定规律性转变时可断掉绘图断掉处运用连接符号表明。

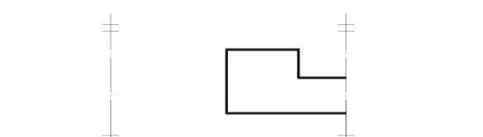

7.2当房子施工图纸的图型彻底对称性时可只画该图型的一半，并绘制对称符号。

建筑施工图

1、建筑施工图关键用于表述建筑规划设计的內容

即表明建筑的空间布局、外界造型设计、內部布局、內外装饰设计、细节方面的结构及工程施工规定。它包含建筑平面图、总平面图定位图、建筑规划设计总表明、工程建筑作法总表明、定居节能建筑设计方案专篇、门窗表、窗门施工图、建筑防火规范设计方案专篇、建筑施工图、物品、南北方cad平面图、剖视图和工程建筑节点详图等。

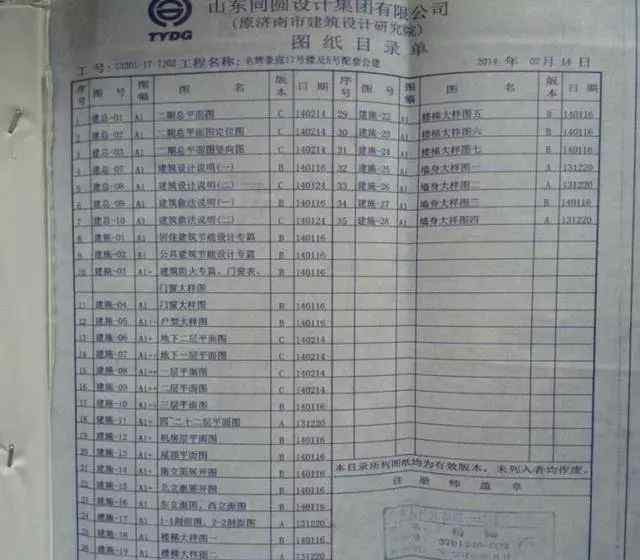

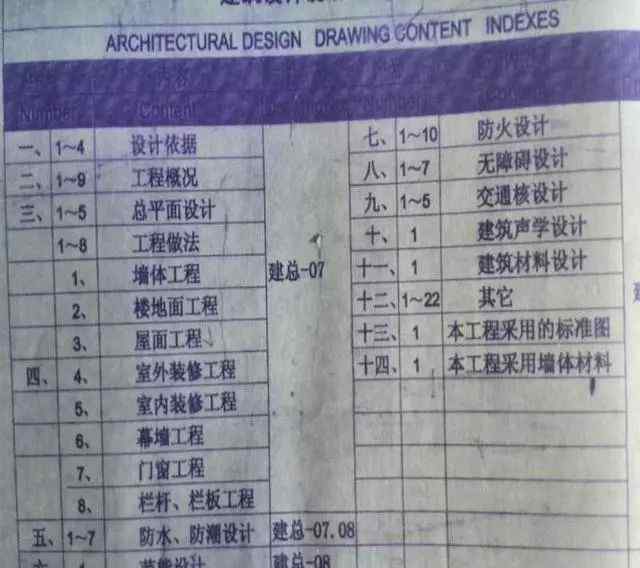

2、建筑平面图的第一页一般为工程图纸文件目录单

工程图纸文件目录

3、建筑平面图

在建筑平面图中能够掌握楼栋的具体地址、标高、楼房数及与其他栋数的内在联系等。

4、建筑规划设计表明

建筑规划设计总表明是技术工程师在了解工程图纸中关键需看的內容之一，关键表明工程项目的概述和总的规定。內容包含建筑工程设计根据（如水文地质、水文水利、气候材料）；设计规范（住宅建筑规范、构造载荷级别、抗震等级规定、防火等级、防水级别）；工程规模（占地、总建筑面积）；工程做法（墙面、路面、楼板、平屋面等的作法）及原材料规定。

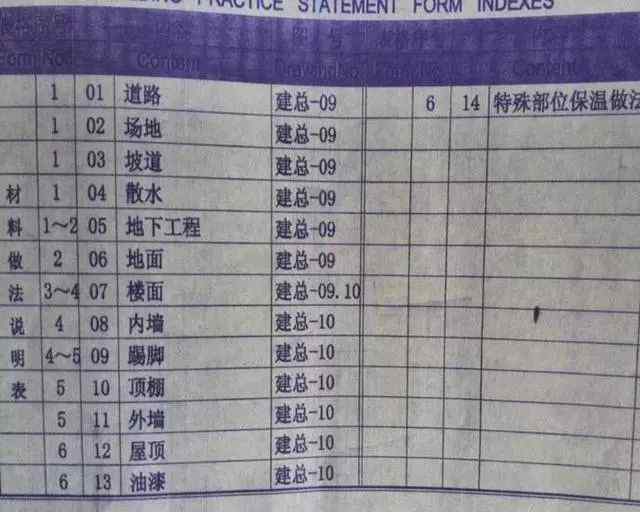

5、工程建筑作法总表明

以报表的方式对建筑各位置结构、作法、层级、选料、规格、工程施工规定等的详细描述，在看图纸时要多看看几次加重印像，工程做法绝大多数都在这里开展表明。

6、环保节能专篇和门窗表

6.1节能建筑专篇是环保节能工程项目有关原材料、作法的关键根据，环保节能工程项目中与其他作法有矛盾的以环保节能专篇为标准。关键有环保节能对策及技术标准、保温系统防火安全结构规定、环保节能隔热保温的典型性连接点结构节点详图等。

6.2门窗表关键体现工程项目窗门的材料、种类、规格及有关技术标准等，非常简单。

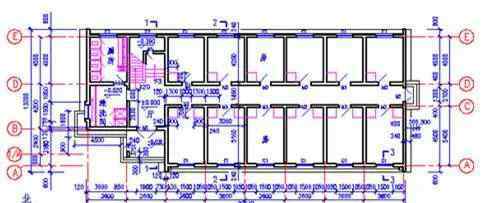

7、建筑施工图

它体现出房子的平面图样子、尺寸和屋子的布局、墙（或柱）的部位、薄厚、原材料、窗门的部位、尺寸、打开方位等状况。分最底层、高层、和规范平面设计图，在工程监理工作上是做为填充墙、批腻子、操纵房间内进深、净宽等根据，能保证了解就可以。

8、cad平面图

建筑立面图在东南西北每个方位上均有，关键体现房子的长短、高宽比、叠加层数等容貌和外墙施工结构。它的关键功效是明确挑檐、雨棚、生活阳台、线框、造型设计等的样子和部位及具体指导房子外界装修工程。

建筑施工图

1、建筑施工图是有关载重预制构件的布局

应用的原材料，样子，尺寸，及內部结构的工程项目样图，是载重预制构件及其别的承受力预制构件工程施工的根据。

看建筑施工图较难的便是建筑钢筋，要把结施图看懂就需要了解建筑钢筋的遍布状况，如今全是在应用平法来标明建筑钢筋，因此 要把平法搞懂才可以完全弄懂建筑施工图。

2、建筑施工图包括的內容

建筑施工图一般多层建筑包括（但不拘泥于）总体设计总表明、桩基础平面设计图、基本平面设计图、柱框架柱平法施工图纸、框架柱边沿预制构件表、梁、板平法施工图纸、室内楼梯和墙面施工图等。

3、在看图片时先要主要看总体设计总表明

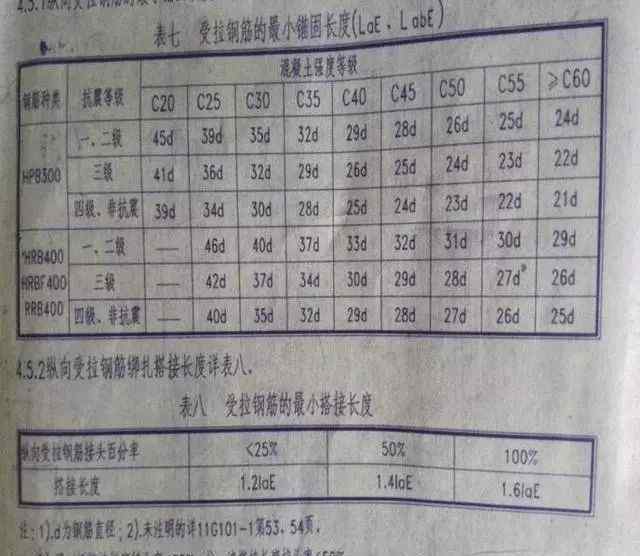

在这儿能够掌握到构造关键原材料状况例如：基本、柱梁（一般C35-45）、板（C30）砼抗压强度级别，建筑钢筋（HPB300/HRB400，235、335早已取代，改成高强度建筑钢筋）砌体加气砼砌块级别（B06）密度（6.5KN/m），受拉建筑钢筋最少钢筋搭接长度（从砼级别和建筑抗震等级交叉式搜索）及最少钢筋搭接长短等构造上的基本资料。

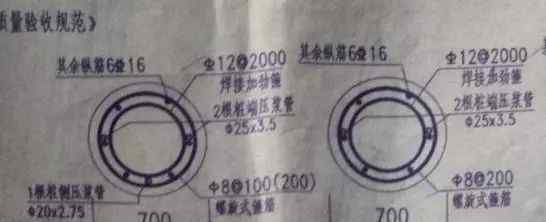

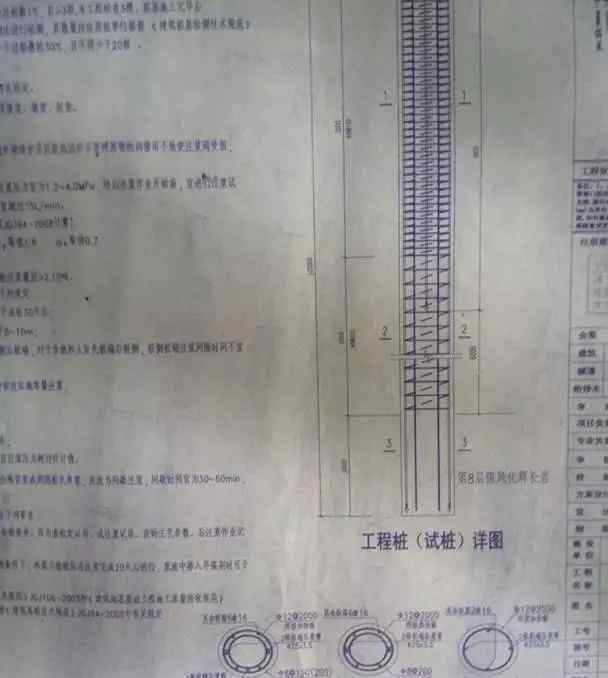

4、桩基础施工图

桩基础施工图应区别哪些种类的桩基础，（CFG、人力成孔、泥浆护壁成孔钻孔灌注桩、强夯地基等）等都不一样，实际以泥浆护壁成孔钻孔灌注桩为例子。

5、柱、墙、梁护栏板平法基础內容

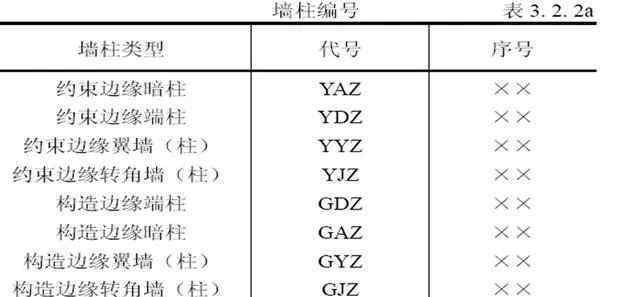

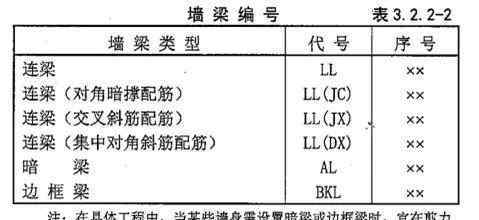

5.1基础序号

5.2柱平法施工图纸

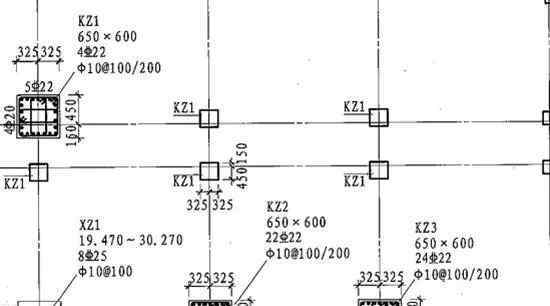

柱平法施工图纸系在柱平面图部位上选用目录注写或横截面注写方法表述，下边以横截面注写KZ2为为例子：横截面规格650*600，梁主筋22根HRB400直徑22的建筑钢筋，主筋HPB300直徑10数据加密区间隔100非数据加密区间隔200（mm）

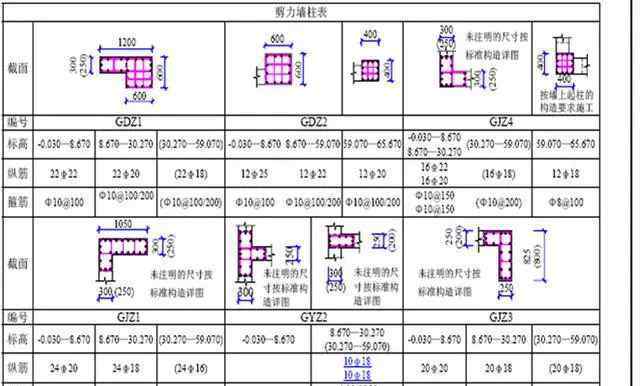

5.3框架柱平法施工图纸

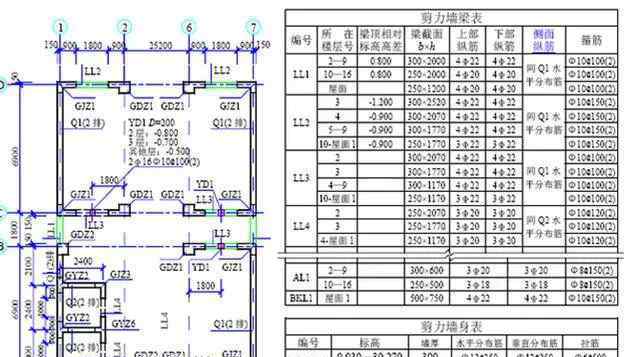

框架柱平法施工图纸

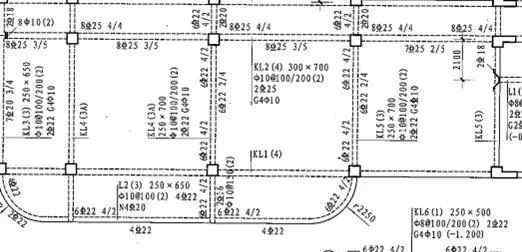

5.4梁平法施工图纸

a、梁平面图注写方法包含集中化标明与原位标注两一部分，集中化标明表述梁的通用性标值，原位标注表述梁的独特标值。当集中化标明的某种标值不适感用以梁的某位置时，则将此项标值开展原位标注，工程施工时原位标注赋值优先选择。（详尽可以看11G101-1,25页-35页相关内容）

b、主筋表明方式：⑴ φ10@100/200(2) 表明主筋为φ10 ，数据加密区间隔100，非数据加密区间隔200，全为双肢箍。⑵ φ10@100/200(4) 表明主筋为φ10 ，数据加密区间隔100，非数据加密区间隔200，全为四肢箍。⑶ φ8@200(2) 表明主筋为φ8，间隔为200，双肢箍。⑷ φ8@100(4)/150(2) 表明主筋为φ8，数据加密区间隔100，四肢箍，非数据加密区间隔150，双肢箍。表明（双肢箍、四肢箍指梁同一横截面本质高宽比方位主筋的支数，）

c、⑴ 3Φ22，3Φ20 表明上端建筑钢筋为3Φ22, 下边建筑钢筋为3Φ20。⑵ 2φ12，3Φ18 表明上端建筑钢筋为2φ12, 下边建筑钢筋为3Φ18。⑶ 4Φ25，4Φ25 表明上端建筑钢筋为4Φ25, 下边建筑钢筋为4Φ25。⑷ 3Φ25，5Φ25 表明上端建筑钢筋为3Φ25, 下边建筑钢筋为5Φ25。

d、 梁上端建筑钢筋表明方式：（标在主梁橡胶支座处）⑴ 2Φ20 表明二根Φ20的建筑钢筋，通长布局，用以双肢箍。⑵ 2Φ22 （4Φ12） 表明2Φ22 为通长，4φ12架立筋，用以六肢箍。⑶ 6Φ25 4/2 表明上端建筑钢筋下排为4Φ25，下排为2Φ25。⑷ 2Φ22 2Φ22 表明仅有一排建筑钢筋，二根在角处，二根在中间，匀称布局。

e、 梁腰中建筑钢筋表明方式：⑴ G2φ12 表明梁两边的钢筋结构，每侧一根φ12。⑵ G4Φ14 表明梁两边的钢筋结构，每侧二根Φ14。⑶ N2Φ22 表明梁两边的抗扭钢筋，每侧一根Φ22。⑷ N4Φ18 表明梁两边的抗扭钢筋，每侧二根Φ18。

f、 梁下边建筑钢筋表明方式：（标在梁的下边）⑴ 4Φ25 表明仅有一排梁主筋，4Φ25 所有伸进橡胶支座内。⑵6Φ25 2/4 表明有两行建筑钢筋，下排筋为2Φ25，下面筋4Φ25。⑶ 6Φ25 （-2 ）/4 表明有两行建筑钢筋，下排筋为2Φ25，不伸进橡胶支座，下面筋4Φ25，所有伸进橡胶支座。⑷ 2Φ25 3Φ22（-3）/ 5Φ25 表明有两行筋，下排筋为5根。2Φ25伸进橡胶支座，3Φ22，不伸进橡胶支座。下面筋 5Φ25，通长布局。

6、板平法施工图纸

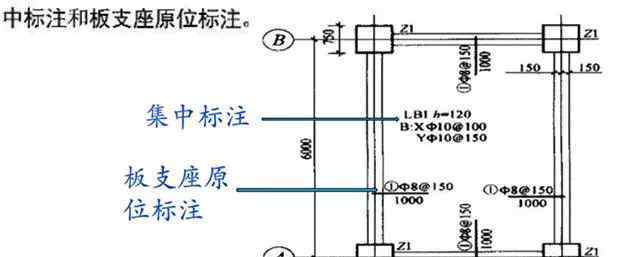

6.1板（有梁混凝土楼板、无梁混凝土楼板立即适用在柱头上不设次序梁，关键详细介绍常见的有梁混凝土楼板11G101-1，36页-52页）平面图注写方法有版块集中化标明和原位标注。

6.2版块集中化标明的內容为：版块序号、板厚、全线贯通纵筋，及其当表面设计标高不另外的设计标高坡度。全线贯通纵筋按板的上端和下边各自注写（当版块上端不设全线贯通纵筋的时候不标明），并且以B大表下边，以T意味着上端，X向全线贯通纵筋以X开头，Y向全线贯通纵筋以Y开头两向全线贯通纵筋配备同样的时候以X Y（ ，ande缺一不可）。

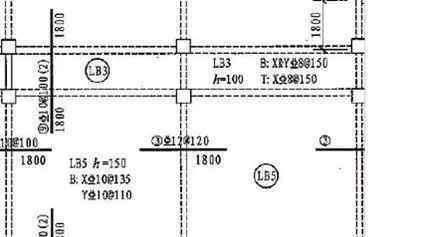

比如：LB3，薄厚h=100.底端全线贯通纵筋XY方位均为HRB400直徑8，间隔150.上端全线贯通纵筋X方位HRB400直徑8，间隔150。

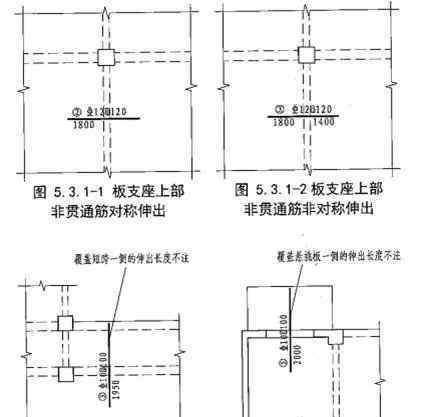

6.3板橡胶支座原位标注的內容为：板橡胶支座上端非全线贯通纵筋和悬挑板上端纵向钢筋，板橡胶支座原位标注的建筑钢筋应在配备同样的第一跨表述。在具体运用时要二种方式紧密结合，下图板橡胶支座非全线贯通纵筋。
